지능형 듀얼갱 가변 헤드 투과율계

제품 설명

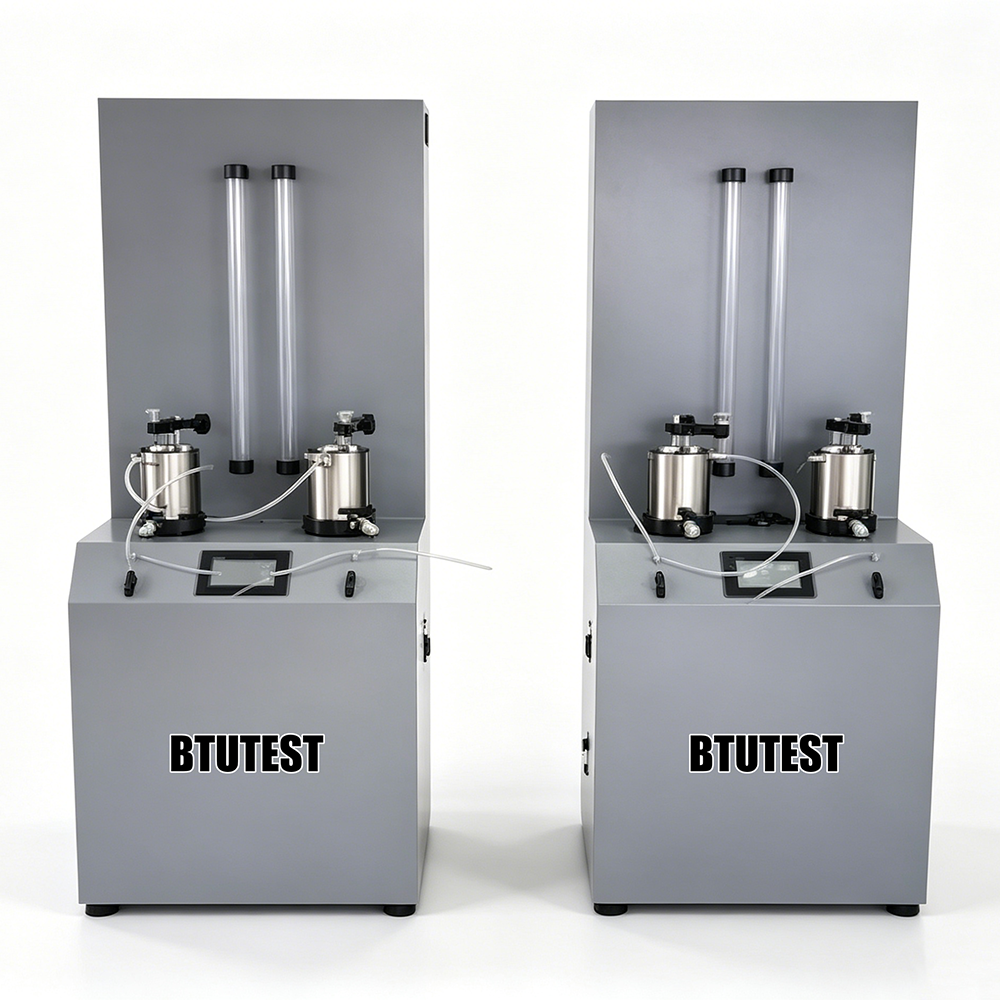

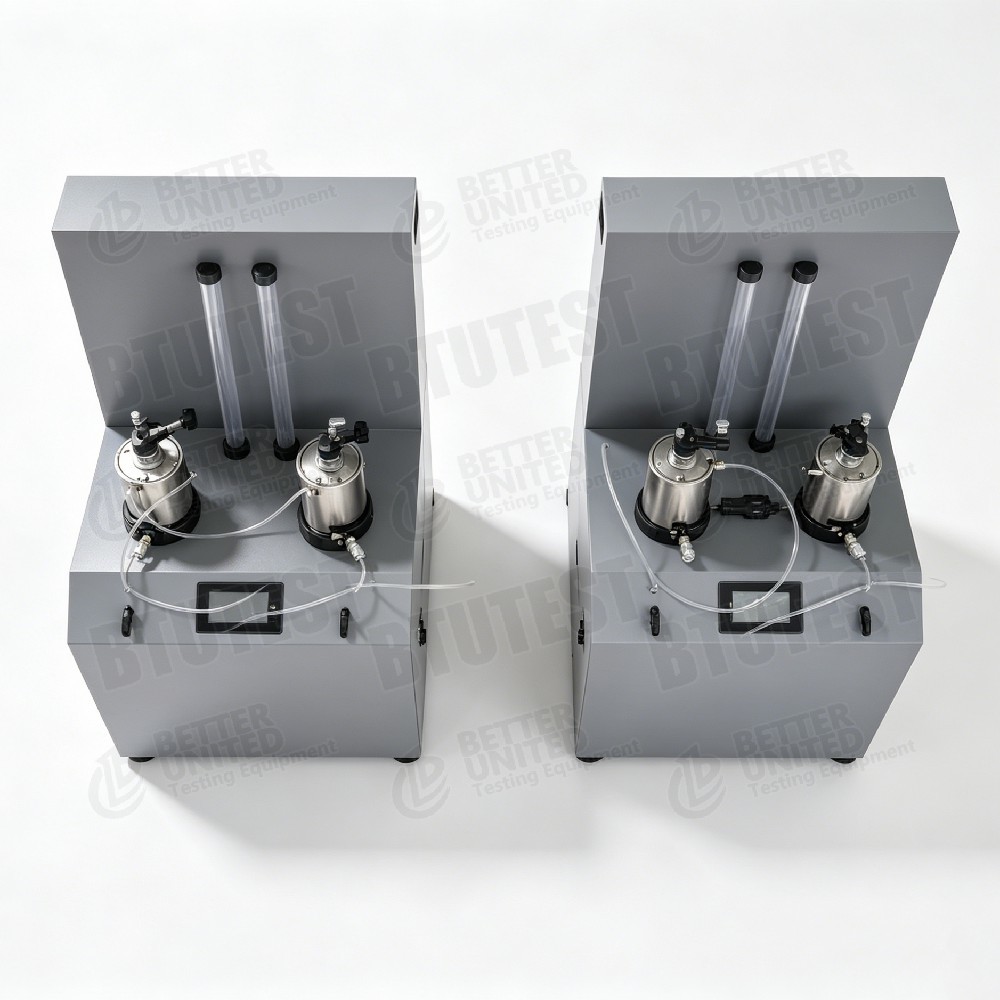

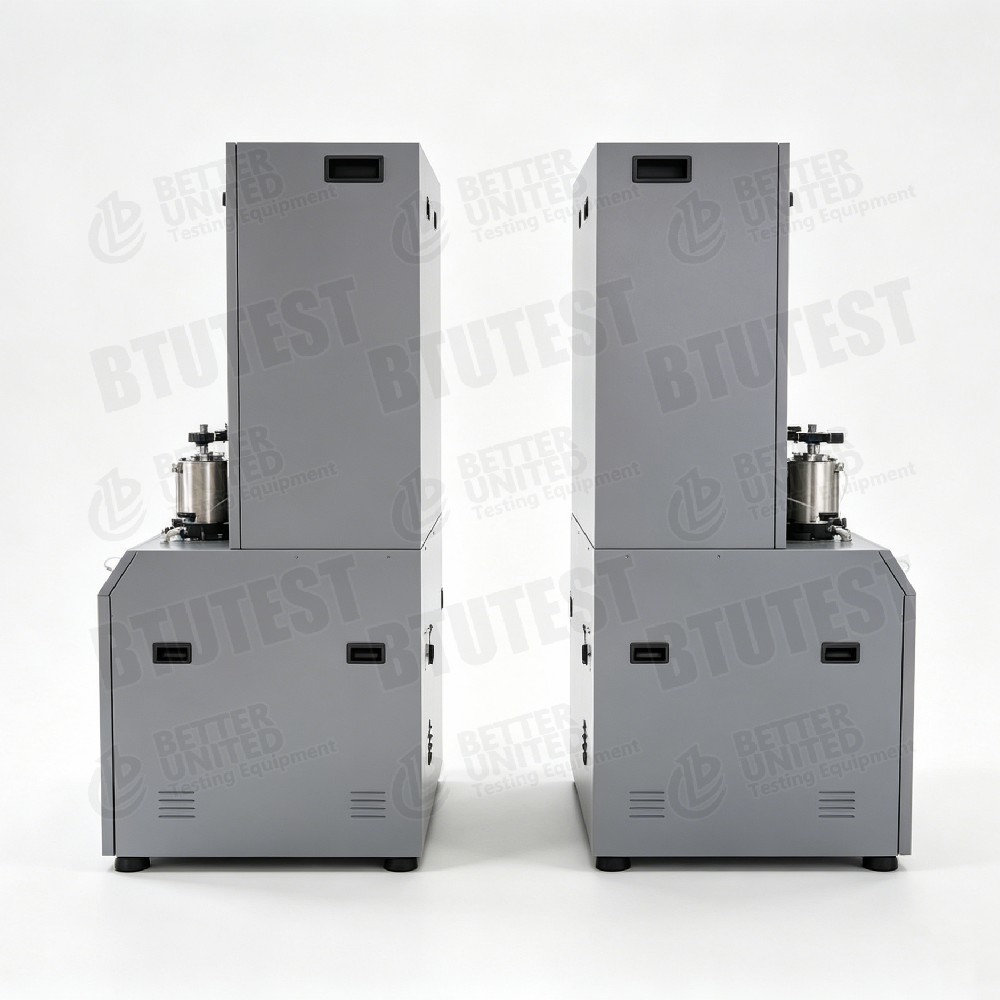

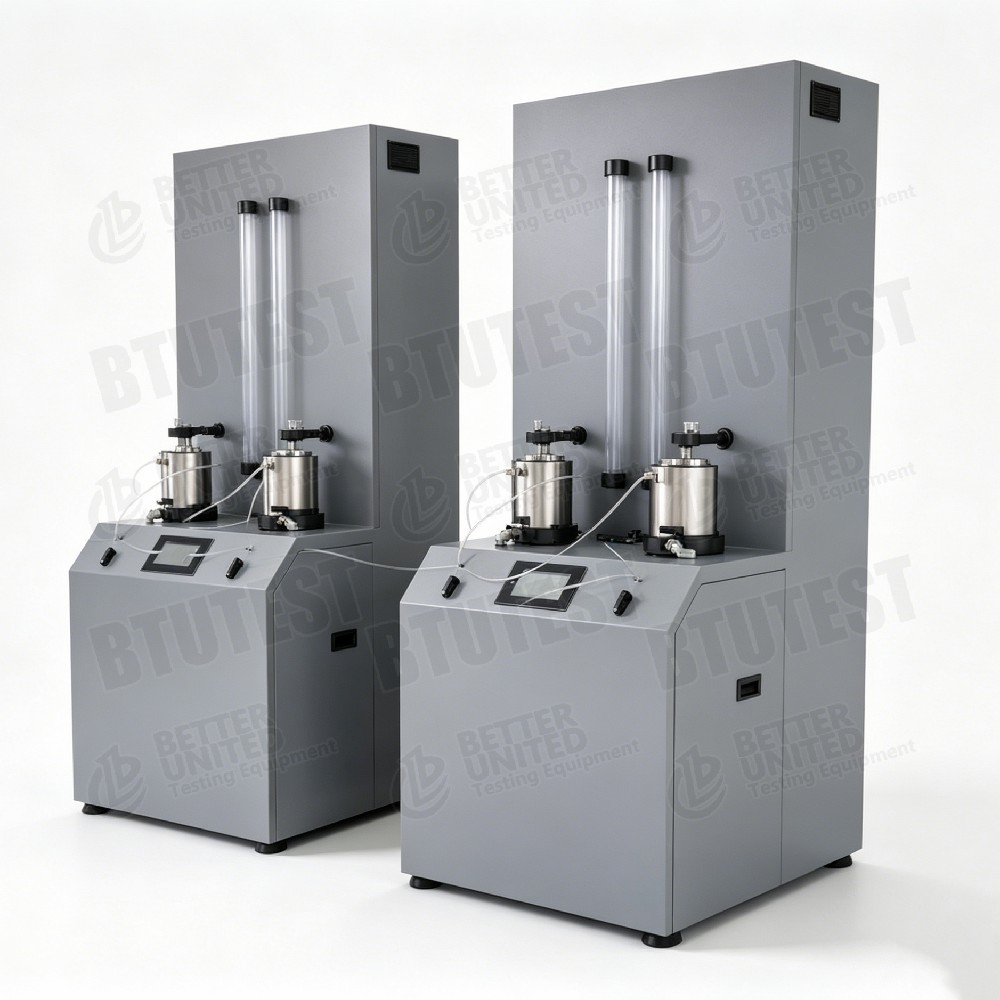

                                        지능형 듀얼갱 가변 헤드 투과율계



























































































설명

BTU‑ATP‑2 지능형 이중갱 가변 헤드 투과계는 토양, 특히 투과성 계수가 높은 조립질 토양(사질 토양 또는 혼합물)의 투과성 계수를 결정하는 데 사용되는 실험실 장치입니다. 기존 방법은 수동 읽기, 기록, 계산에 의존하므로 시간이 많이 걸리고 사람의 실수가 발생하기 쉬우며 비효율적입니다. Darcy의 법칙을 기반으로 하는 이 장비는 지능형 설계와 개선된 구조를 통합하여 컴퓨터 자동 데이터 수집 및 처리를 가능하게 합니다. 이는 수동 판독을 제거하고 인적 오류를 줄이며 테스트 정확성과 효율성을 크게 향상시키고 노동 강도를 크게 줄여줍니다.

테스트 표준

• ASTM D2434(입상토의 투수성 표준시험방법)
• ASTM D5084(가변수두를 이용한 토양의 수리전도도 측정을 위한 표준시험방법)
• ISO 17892-11(지반공학 실험실 테스트 – 투수성 결정)
• GB/T 50123‑2019(지반공학 시험방법 기준 - 가변두투투과 구간)

사양



목	매개변수
구조	듀얼 갱(2개의 독립 채널)
시편 직경	100mm
시료 높이(유동 경로)	100mm
헤드 범위	0 – 600mm
머리 해상도	1mm
머리 정확도	전체 스케일의 ±0.3%
적용 가능한 재료	모래 토양 또는 혼합물(굵은 토양)
급수탱크 용량	대략. 2 L (마이크로 펌프에 의한 자동 리필)
수위 측정 튜브	직경 20mm의 아크릴 튜브 2세트
밸브 구성	3방향 2위치 볼 밸브 + 퀵 연결 피팅 + 손으로 조이는 반응 장치
데이터 수집	컴퓨터 자동 획득 및 처리 소프트웨어

세부 사항



• 투과성 셀: 셀, 셀 베이스, 상부 압력 피스톤, 고정 브라켓 등이 포함됩니다.
• 파티클 손실 방지 설계: 투수셀 상부에 손으로 조이는 반응장치를 추가하고, 베이스에는 3방향 2위치 볼밸브와 퀵커넥트 피팅을 장착하여 조립토 시험 시 미세입자의 유실을 효과적으로 방지합니다.
• 급수 시스템: 마이크로 펌프가 2L 물탱크에 자동으로 물을 채워 안정된 헤드를 유지해줍니다.
• 수위 측정 패널: 두 세트의 아크릴 수위관(직경 20mm)으로 머리 높이(0~600mm)를 시각적으로 명확하게 판독하는 동시에 시스템이 자동으로 데이터를 기록합니다.
• 자동 획득: 전용 컴퓨터 기반 획득 및 처리 소프트웨어는 수동 개입 없이 시간 경과에 따른 머리 변화를 자동으로 기록합니다.
• 목표 개선: 거친 토양(높은 투수성, 짧은 테스트 기간)을 위해 특별히 설계되어 수동 판독 속도가 부족하고 정확도가 떨어지는 문제를 해결합니다.

애플리케이션



• 모래 토양, 자갈-모래 혼합물 및 기타 거친 토양의 투과성 계수 결정
• 흙댐, 노반, 제방 및 기타 엔지니어링 구조물에 대한 침투 특성 연구
• 성토재로 사용되는 조립토의 품질관리
• 대학 및 연구 지질 공학 실험실에서 자동화된 교육 및 테스트
• 지질 공학 현장 조사에서 고투수성 토양층에 대한 투수성 매개변수를 신속하게 획득합니다.

장점



• 듀얼 갱 고효율: 2개의 시편을 동시에 테스트하여 효율성과 비용의 균형을 유지합니다. 중소형 배치 테스트에 적합합니다.
• 특히 거친 토양에 적합: 막힘, 입자 손실, 시기적절한 수동 판독 등 기존 투과계의 문제를 해결합니다.
• 완전 자동화된 획득: 컴퓨터가 머리 대 시간을 자동으로 기록하여 수동 판독 오류를 제거하고 정확도를 향상시킵니다.
• 고정밀 헤드 측정: 1mm 분해능, ±0.3% FS 정확도로 신뢰할 수 있는 데이터를 보장합니다.
• 파티클 손실 방지 설계: 손으로 조이는 반응 장치 + 3방향 볼 밸브는 테스트 중에 표본의 무결성을 유지합니다.
• 짧은 테스트 기간: 1회 시험에 단 몇 분에서 수십 분밖에 걸리지 않아 거친 토양의 빠른 투수성에 적합합니다.
• 노동 절약: 수동 출석이 필요하지 않습니다. 소프트웨어는 투과성 계수를 자동으로 계산하고 보고서를 출력합니다.

무엇을 선택해야 할까요?

요구 사항	추천
조립질 토양(모래, 자갈, 혼합물)의 투수성 테스트	손실 방지 기능과 자동 획득 기능을 갖춘 전용 설계 – 고투과성 재료에 이상적
효율성 향상 및 인적 오류 감소	이중 갱 구조 + 자동 획득 - 2개의 샘플을 동시에 테스트하며 수동 판독이 필요하지 않습니다.
제한된 실험실 공간이지만 자동화가 필요함	듀얼 갱은 4갱보다 더 작고, 적당한 가격, 모든 기능을 갖추고 있습니다.
수동 방법으로 정확도가 낮고 시간 소모가 큼	자동화된 장비로 업그레이드 – 보다 안정적인 데이터, 노동 강도 대폭 감소
교육 시연 또는 연구	직관적인 소프트웨어 인터페이스는 간편한 분석을 위해 헤드타임 곡선과 투과성 계수를 생성합니다.





프로세스 흐름

• 표본 준비: 표준절차에 따라 Φ100mm × 100mm 사질토 또는 혼합시료를 준비한다.
• 시편 설치: 검체를 투과성 셀에 넣고 밀봉 상태가 양호한지 확인하고 손으로 조인 반응 장치를 조여 입자 손실을 방지합니다.
• 시스템 연결: 수위관, 급수탱크, 3방향 밸브, 컴퓨터 획득 시스템을 연결합니다.
• 포화 및 탈기: 급수장치를 이용하여 검체를 포화시킨 후 라인의 기포를 제거합니다.
• 초기 헤드 설정: 초기 수두 높이를 설정합니다(0~600mm 범위 내).
• 테스트 시작: 펌프를 활성화하여 수두를 유지합니다. 컴퓨터는 각 채널의 헤드 드롭 대 시간을 자동으로 기록합니다.
• 자동 계산: 소프트웨어는 가변 헤드 공식을 사용하여 각 표본의 투과성 계수를 계산합니다.
• 보고서 생성: 헤드타임 곡선과 투과계수 결과를 포함한 테스트 보고서를 생성합니다.
