진흙이 많은 매체에 대한 스트레스 화학적 탈수 특성 테스트 시스템

제품 설명

진흙 매체에 대한 스트레스 화학적 탈수 특성에 대한 시험 시스템

모델BTU- MCFA-10

설명

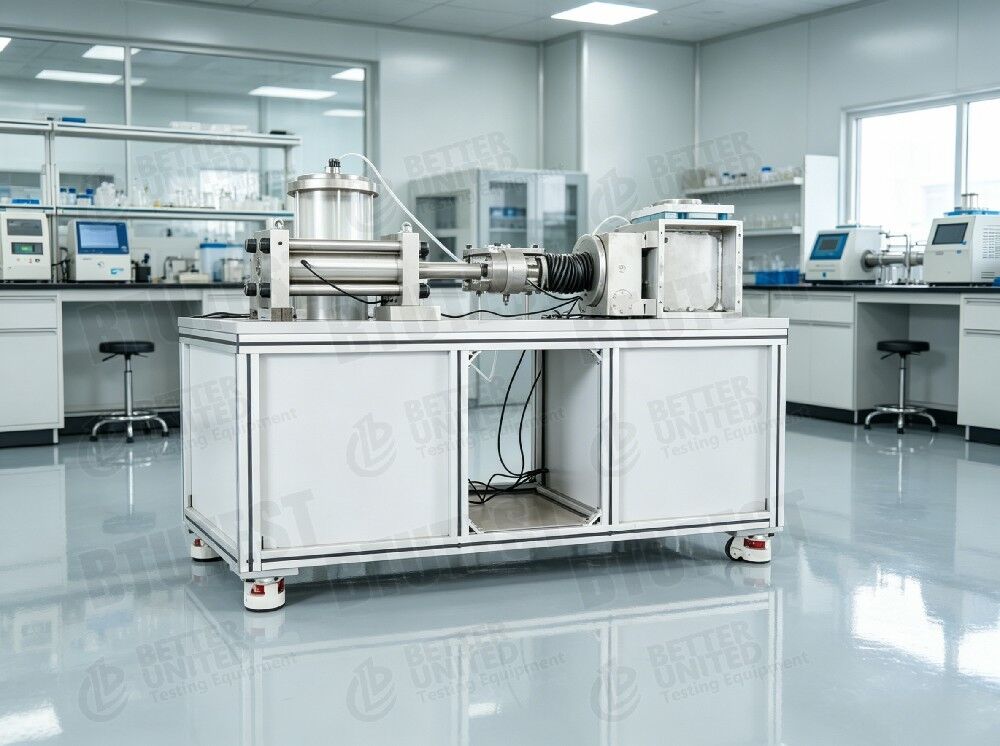

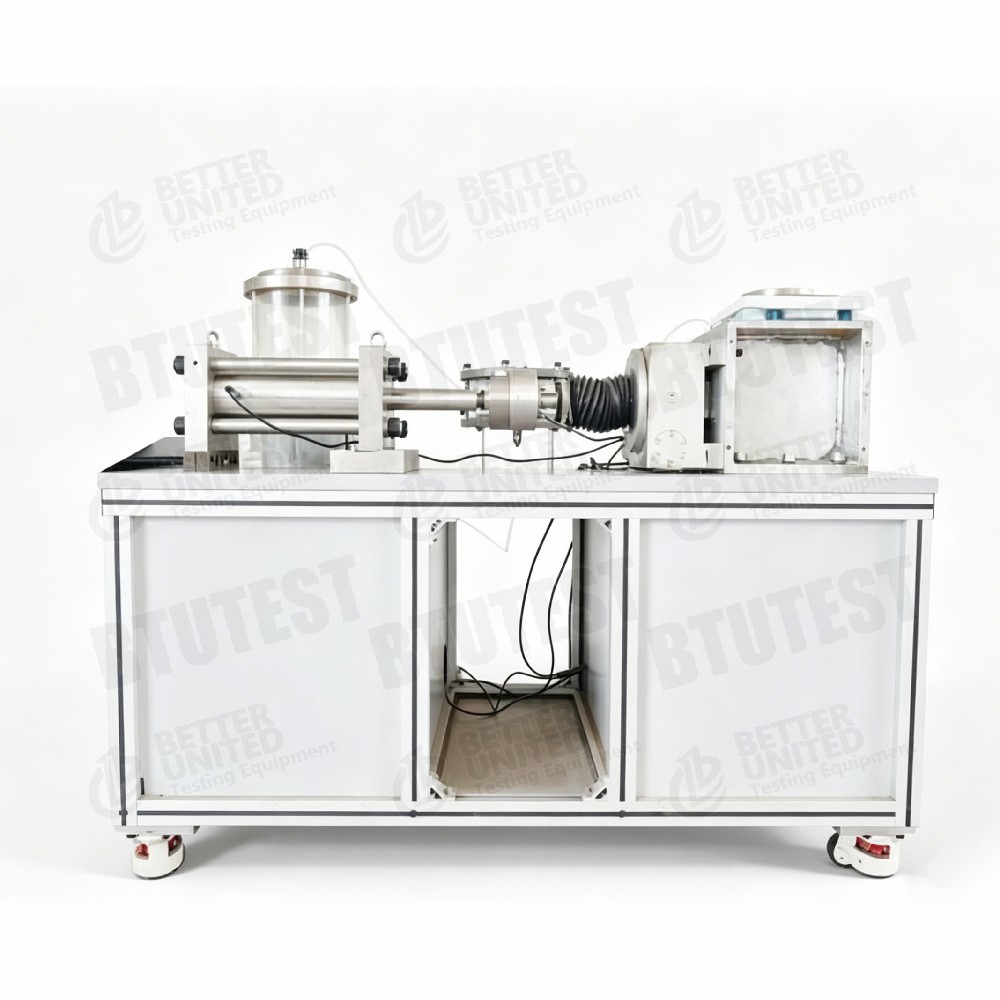

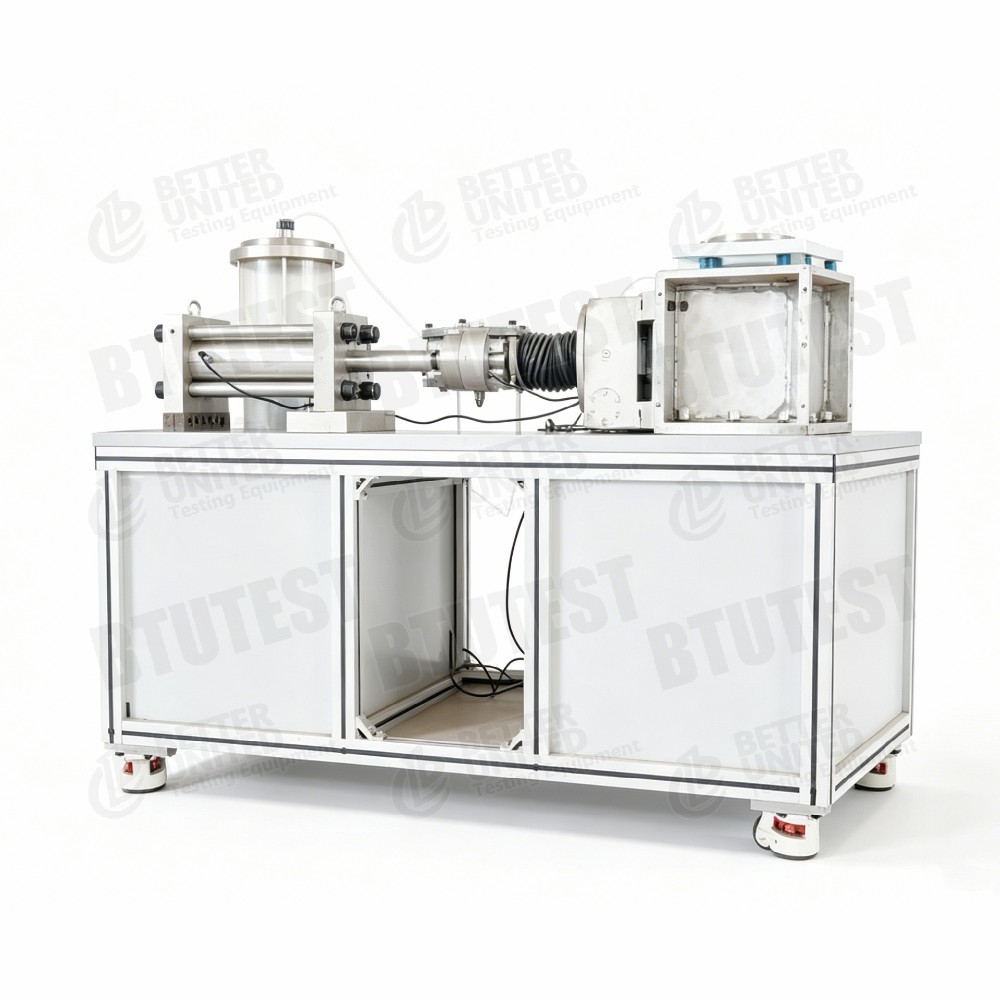

이 장비는매끄러운 매체에 대한 스트레스 화학적 탈수 특성에 대한 시험 시스템 (유연 압력 탈수 시험 장치), 모델BTU- MCFA-10, 기계적 압력과 화학적 조건의 합성 효과로 매물, 진흙 및 배설물과 같은 진흙 매체의 탈수 특성을 연구하는 데 사용됩니다.이 시스템은 주로 먹이 실린더로 구성됩니다., 공급 로딩 시스템, 탈수 셀, 서보 로딩 시스템, 탈수 무게 측정 시스템, 데이터 획득 시스템 및 대응 소프트웨어. 주요 기능:기계적 필터링과 화학적 조건화로 진흙 매체의 고체-액성 분리 과정을 시뮬레이션합니다..

시험 표준 (국제)

• ASTM D1987(슬러지 필터레이션 테스트)
• ISO 11370(폐기물 처리)
• 중국 GB/T 31962(시설 하수로 배출되는 폐수 품질 표준)

이 장비는 특수 시험 장치입니다. 적용되는 표준은 고체-액체 분리 및 필터 프레스 성능 테스트 사양을 참조할 수 있습니다.

사양

세부 사항

• 2단계 로딩 설계∙
  • 공급 부하 시스템: 공기 압축기 + 정밀 공기 제어기 (0-0.9 MPa), 공급 실린더에서 탈수 세포로 압력을 가하는 데 사용됩니다.
  • 세르보 로딩 시스템: 0~200 kN 기계 로딩, 탈수 셀 내부의 진흙 매체에 축 압력을 (최고 20 MPa) 가집니다.
• 탈수 세포304 스테인레스 스틸, 부식 저항성; 내부 지름 80mm, 도중 100mm, 고압 (20MPa) 을 견딜 수 있습니다.
• 탈수 중량 측정● 고 정밀 평형 (5000g / 0.01g) 은 탈수율과 전체 수분 제거를 계산하는 데 사용되는 하수 질량을 실시간으로 측정합니다.
• 포어 압력 측정0~20 MPa 포스 압력 센서, 수분 제거 과정에서 매립물 안의 포스 물 압력 변화를 모니터링하여 효과적인 스트레스 분석을 가능하게 합니다.
• 화학적 조건화 제공시스템 이름에는 "스트레스 화학물질"이 포함되어 있으며, 화학적 컨디셔너 (플록컬런트, 전해질 등) 를 매료에 추가하여 수분 제거 효율에 미치는 영향을 연구 할 수 있음을 시사합니다.
• 소프트웨어 기능캘리브레이션, 매개 변수 설정, 실시간 데이터 획득, 데이터 수출 (tgd → txt → Excel)

적용

• 시골 매립물 수분 제거기계적 압력 및 화학적 조건 하에서 진흙 탈수 시뮬레이션, 탈수 프로세스 매개 변수를 최적화
• 배열의 두꺼움✅ 마른 스파킹 또는 백플링을위한 광산 잔류 매립물의 탈수 성능을 평가합니다.
• 용거된 퇴적물 처리강 및 호수에서 파고들인 퇴적물을 위한 탈수 시험
• 굴착 진흙 처리석유/가스 굴착 진흙의 고체-유체 분리
• 화학적 조건화 연구류류물, 전해질 및 기타 화학 물질이 매립물 수분 제거 효율에 미치는 영향을 조사합니다.
• 필터 프레스 시뮬레이션- 플레트 및 프레임 필터 프레스, 벨트 필터 프레스 등에 대한 설계 매개 변수를 제공하십시오.

장점

• 스트레스 화학 결합동시에 기계적 압력과 화학적 조건의 수분 제거에 대한 영향을 연구하며 현장 과정을 자세히 시뮬레이션합니다.
• 높은 부하력 (200 kN)● 고압 필터레이션을 시뮬레이션할 수 있으며, 최대 20MPa의 축압으로, 탈수하기 어려운 재료에 적합합니다.
• 고정도 탈수량 측정0.01g 정확성, 탈수율과 전체 수분 제거를 정확하게 추적합니다.
• 넓은 로딩 속도 범위0.00001~10 mm/min, 느린 필터링에서 빠른 압축.
• 포어 압력 모니터링수분 제거 효율을 평가하기 위해 매립물에 있는 내부 압력 분산의 실시간 이해.
• 부식 저항성 물질304 스테인리스 스틸로 만든 탈수 세포, 소금 또는 화학 처리 용액에 적합합니다.
• 자동화 소프트웨어완전 자동 제어, 편리한 데이터 수출.

선택 해야 할 것

테스트 요구 사항에 따라 이 시스템 또는 관련 구성을 선택합니다:

프로세스 흐름

예를 들어:시골 진흙의 화학적 컨디셔닝 + 압력 필터레이션 탈수 시험

• 샘플 준비
  • 일정한 양의 원시 매립물 (또는 매립물) 을 채취하고 초기 물 함량을 측정합니다.
  • 시험 계획에 따라 화학적 컨디셔너 (예를 들어, 폴리아크릴라마이드 PAM) 를 첨가하고 균일하게 혼합합니다.

• 먹이는
  • 조건화 된 매립물을 먹이 실린더 (5000 ml 용량) 에 뿌린다.
  • 공급 로딩 시스템 (공기 압축기 + 정밀 공기 제어기, 0-0.9 MPa) 을 사용하여 용액을 탈수 셀로 압력을 가합니다.

• 설치 및 봉쇄
  • 밀폐 피스톤, 체크 밸브, 포스 압력 센서 및 탈수 세포의 배수 선이 올바르게 연결되어 있는지 확인하십시오.
  • 탈수량 측정 시스템 (평형) 을 배수 출구 아래로 배치합니다.

• 테스트 매개 변수를 설정
  • 소프트웨어에 탈수 세포 내부 지름 (80 mm) 을 입력합니다.
  • 축적 부하 모드 설정: 스트레스 제어 또는 이동 제어.
  • 부하 순서를 정의합니다. 예를 들어, 30분 동안 일정한 스트레스 5MPa 또는 최대 도동까지 일정한 속도 1mm/min 압축.
  • 정해진 최종 조건: 스트로크가 100mm에 도달하거나 탈수율이 한 임계치 이하로 떨어집니다.

• 필터링 시작
  • 세르보 로딩 시스템을 시작; 축적 피스톤은 압력을 가하기 위해 아래로 움직입니다.
  • 소프트웨어 실시간 기록: 축 힘, 축 이동, 포스 압력, 배수 액체 질량 (평형)
  • 그래프 탈수 곡선: 배수 질량 대 시간, 포스 압력 대 시간, 스트레스 스트레스 등

• 시험 종료
  • 미리 설정된 조건에 도달하면 자동으로 멈춥니다.
  • 압력을 풀고, 물을 제거한 필터 케이크를 제거하고, 최종 물 함량을 측정합니다.

• 데이터 처리
  • 전체 물 제거, 탈수율, 필터 케이크 물 함량을 계산합니다.
  • 포스 압력 분산과 탈수 속도 사이의 관계를 분석합니다.
  • 다른 화학적 컨디셔너, 압력 및 로딩 속도 아래에서 탈수 효율을 비교하십시오.
  • 데이터 (tgd → txt → Excel) 를 수출하고 보고서를 생성합니다.

요약:BTU-MCFA-10는 진흙 매체에 대한 스트레스 화학적 탈수 특성에 대한 시험 시스템으로, 도시 매일, 배설물, 파고들인 퇴적물의 압력 탈수,그리고 다른 매립물주요 특징은 두 단계 로딩 (항압 공급 + 서보 압력 필터레이션), 고 정밀 해수 가중, 포스 압력 모니터링, 부식 내성 탈수 셀,그리고 완전 자동 소프트웨어최대 축적 스트레스는 20 MPa, 부하 힘 200 kN, 공급 실린더 부피는 5 L입니다. 실제 필터 프레스 프로세스를 시뮬레이션하기 위해 화학적 컨디셔닝 연구가 선택적으로 추가 될 수 있습니다.선택은 재료 특성에 기초해야 합니다., 필요한 압력, 화학적 조건화 필요, 그리고 탈수 세포 크기
