변형률 제어 로딩 통합 장치

제품 설명

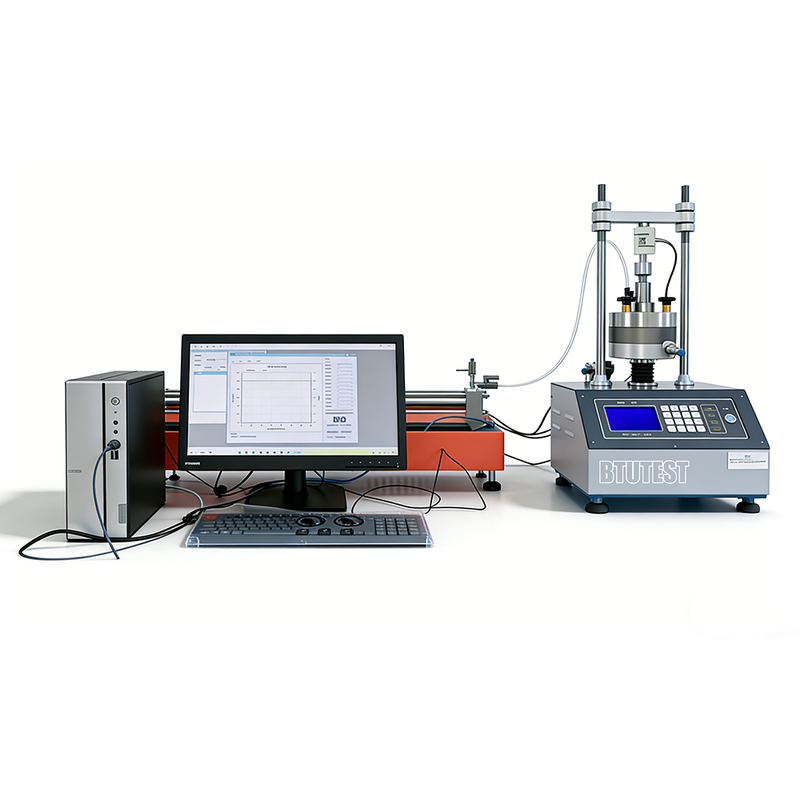

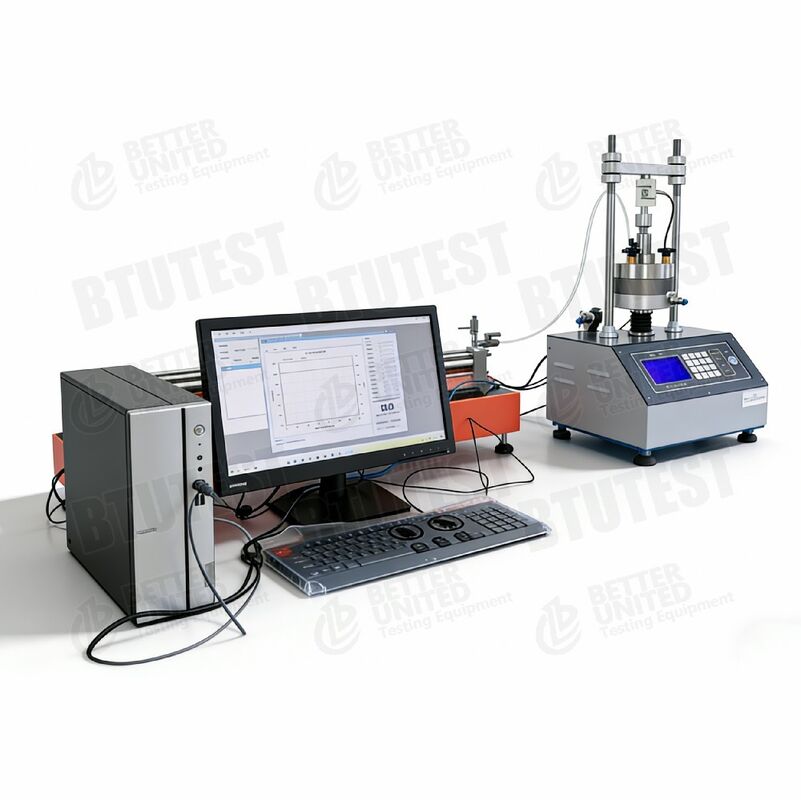

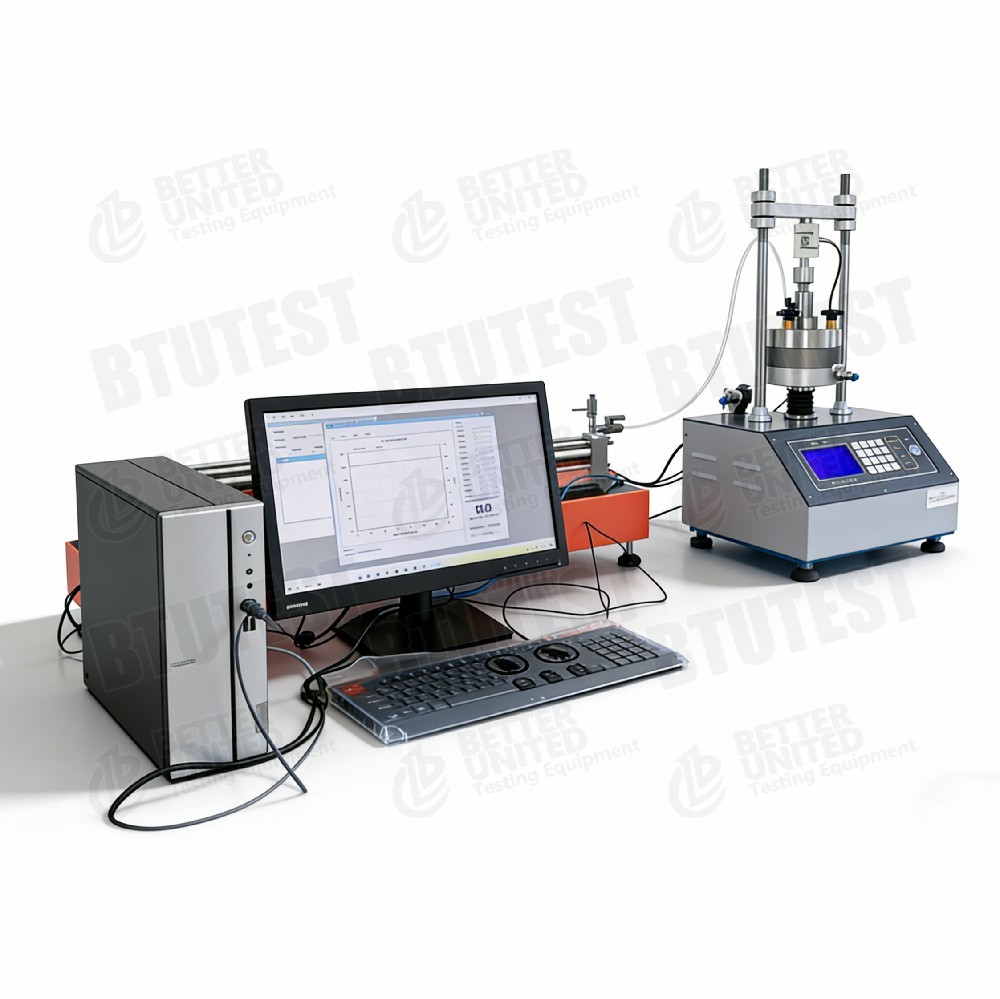

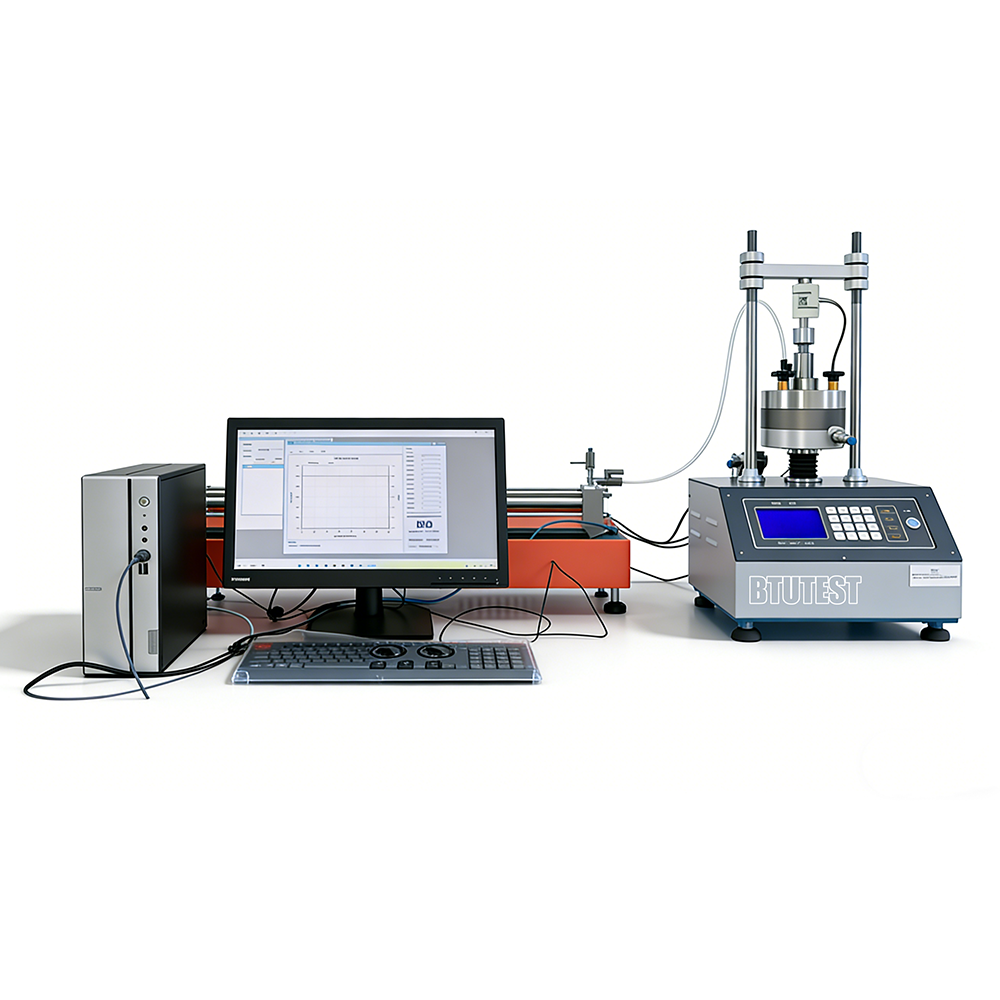

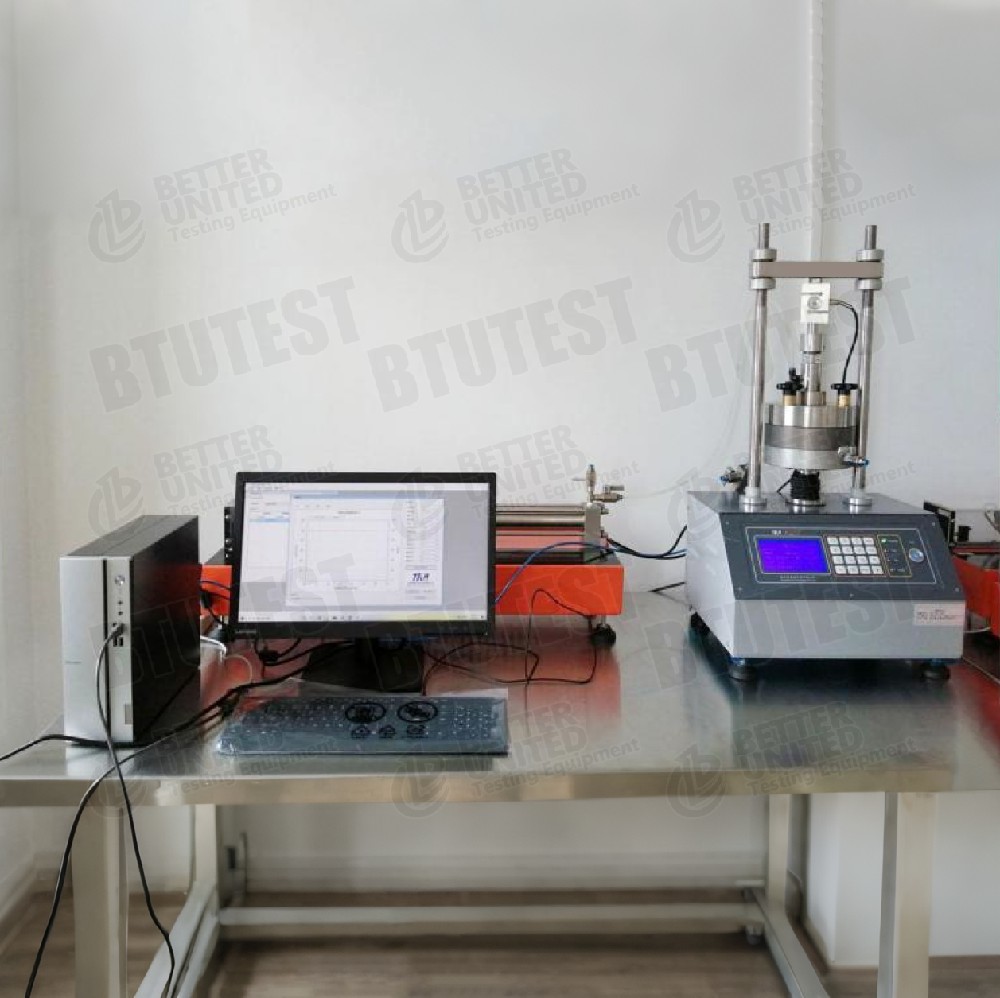

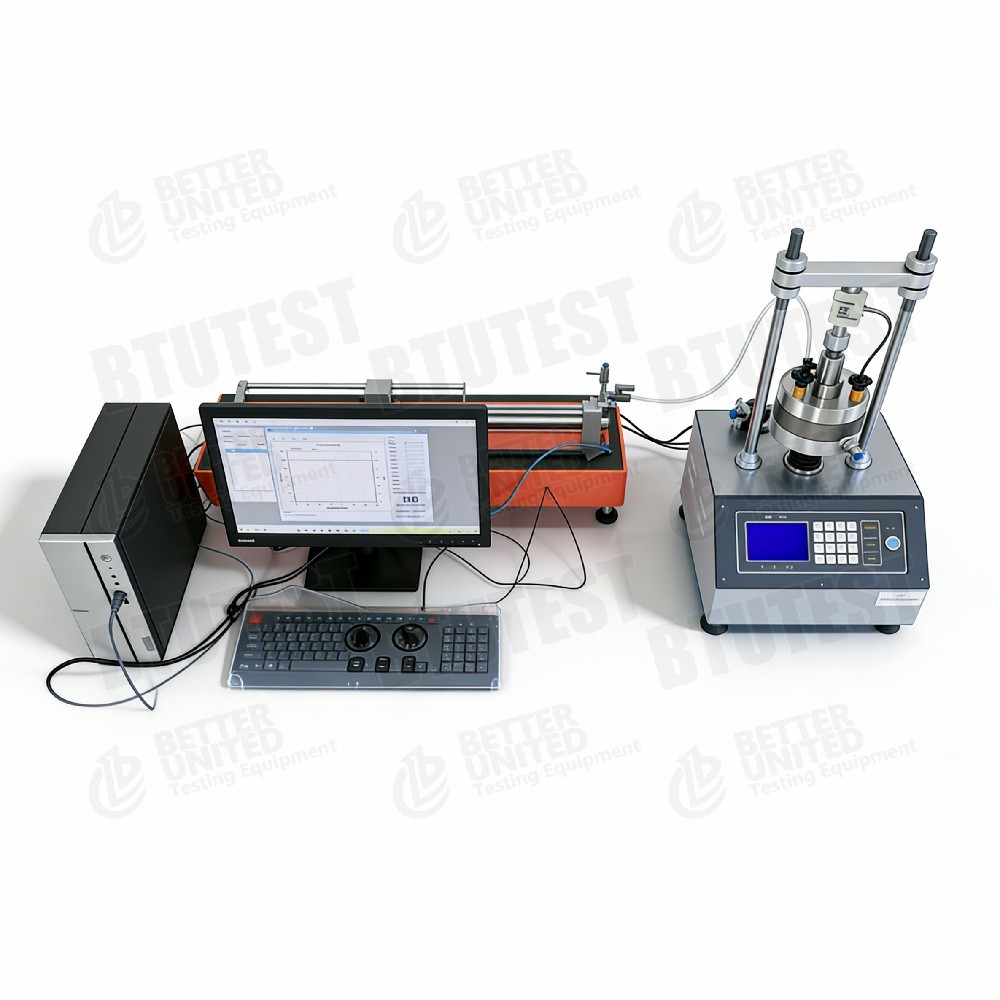

변형률 제어 로딩 통합 장치

모델BTU-STC-1S

설명

이 장비는변형 제어 하중 강화 장치(일정한 변형률 - CRS), 모델BTU-STC-1S, 실시간 간극압 측정을 통해 변형률 제어 하중 압밀 시험(CRS)을 수행하는 데 사용됩니다. 주요 특징:

• 표본 크기: Φ61.8×H20 mm 및 Φ61.8×H40 mm
• 로드 프레임: 최대 축력 10kN, 내장 4채널 데이터 로거
• 로드셀: 0‑10kN, 정확도 ±0.1% FS
• 간극 압력 센서: 0‑3.2 MPa(정확도는 명시되지 않음, ±0.1% FS로 가정)
• 컴퓨터 기반 데이터 수집 및 제어 소프트웨어와 함께 제공

테스트 표준(국제)

• ASTM D4186(일정한 변형률 강화 – CRS)
• ASTM D2435(1차원 통합 - CRS는 파생 방법임)
• ASTM D4546(로드-언로드-다시 로드 통합)
• ISO 17892-5(압밀 시험)
• BS 1377-6(압밀 시험)

장비는 하중, 변위 측정, 간극압 모니터링 등에 대한 이러한 표준의 요구 사항을 충족할 수 있습니다.

사양

> 참고: 적재율 범위, 변위 스트로크 등은 지정되지 않습니다. 제품 설명서를 참조하십시오.

세부 사항

• 변형률 제어 하중(CRS)– 시편에 일정한 축방향 변형률(예: 0.01mm/min)로 하중을 가하고 축방향 응력, 변형률 및 간극압을 지속적으로 기록하여 압밀 매개변수(Cv, Cc, Pc 등)를 신속하게 얻습니다.
• 두 개의 표본 높이– 20mm(기존) 및 40mm(더 긴 배수 경로).
• 실시간 간극압 측정– 압밀 중 간극수압을 모니터링하여 Cv 및 유효 응력 경로를 계산하는 데 유용합니다.
• 내장형 4채널 데이터 로거– 축방향 하중, 변위, 간극압력 등을 동시에 기록합니다.
• 최대 축력 10kN– 대부분의 토양 압밀 시험에 적합한 약 3.3MPa(Ø61.8mm 시편의 경우)의 최대 축 응력에 해당합니다.
• 고정밀 로드셀– ±0.1% FS, 신뢰할 수 있는 데이터.
• 컴퓨터 소프트웨어– 완전 자동 테스트 제어, 응력-변형률 및 간극압-변형률 곡선의 실시간 표시, 압밀 매개변수 자동 계산.

애플리케이션

• 신속한 통합 테스트– CRS는 배치 테스트에 적합한 기존 단계 로딩에 비해 상당한 시간을 절약합니다.
• 저투수성 토양– 점토 및 기타 투과성이 낮은 토양의 경우 CRS는 효율적으로 압밀 계수를 제공합니다.
• 효과적인 스트레스 분석– 간극압 측정을 통해 하중 중 효과적인 응력 변화를 연구할 수 있습니다.
• 부드러운 토양 노반– 결제 예측을 위한 통합 특성을 평가합니다.
• 연구 및 교육– 대학 토양 역학 실험실, 연구 기관.

장점

• CRS 신속한 통합– Step Loading에 비해 테스트 시간을 80% 이상 절약할 수 있습니다.
• 실시간 간극압 측정– 추가적인 유효 응력 정보를 제공하여 계산 정확도를 향상시킵니다.
• 두 개의 표본 높이– 다양한 연구 목적에 대한 유연성.
• 내장형 데이터 로거– 고도로 통합되어 외부 장비를 줄입니다.
• 고정밀 센서– 0.1% FS, 연구 요구 사항 충족.
• 완전 자동 소프트웨어– 자동 제어, 획득, 계산, 인적 오류 감소.

무엇을 선택해야 할까요?

이 장비를 선택하거나 테스트 요구 사항에 따라 다른 모델과 비교하십시오.

프로세스 흐름

예:CRS 압밀 시험(일정한 변형율)

• 표본 준비
  • Φ61.8×20 mm 또는 40 mm 링을 사용하여 방해받지 않거나 재성형된 시편을 절단합니다.
  • 초기 수분 함량과 밀도를 측정합니다. 필요한 경우 포화시키십시오.

• 시편 설치
  • 시편을 (다공성 돌과 여과지가 있는) 압밀 셀에 넣고 간극압 센서를 연결합니다.
  • 변위센서를 설치합니다.
  • 로드 프레임에 셀을 배치하고 축 로드 셀을 연결합니다.

• 테스트 매개변수 설정
  • 소프트웨어에서 "CRS 통합 모듈"을 선택합니다.
  • 일정한 변형 속도(예: 0.01mm/min)를 설정합니다.
  • 최대 축 변형률(예: 20%) 또는 최대 축 힘(10kN)을 설정합니다.
  • 데이터 수집 간격을 설정합니다(예: 1초).

• 테스트 시작
  • 서보 로딩 시스템을 시작하여 피스톤을 일정한 속도로 아래로 밀어냅니다.
  • 소프트웨어는 축력, 축 변위, 간극 압력 및 시간을 실시간으로 기록합니다.
  • 응력-변형률 곡선과 간극압-변형률 곡선을 플롯합니다.

• 정지 조건
  • 미리 설정된 변형률 또는 최대 축력에 도달하면 자동으로 중지됩니다.

• 분해 및 청소
  • 표본을 내리고 무게를 측정한 후 건조하여 최종 수분 함량을 측정합니다.
  • 통합 셀과 센서를 청소하십시오.

• 데이터 처리
  • CRS 이론을 기반으로 소프트웨어는 다음을 자동으로 계산합니다.
    • 간극압력과 적재율에 따른 압밀계수(Cv)
    • 압축지수(Cc), 반동지수(Cs)
    • 사전 압밀 압력(Pc)
    • 투과성 계수(k)(간접적으로)
  • 테스트 보고서를 생성합니다.

요약:

• BTU-STC-1SCRS 신속 압밀 시험을 위한 변형 제어식 하중 압밀 장치로 최대 축력 10kN, 간극압 측정이 가능하며 세립토의 압밀 매개변수를 신속하게 결정하는 데 적합합니다.
