로우 통합 장치

제품 설명

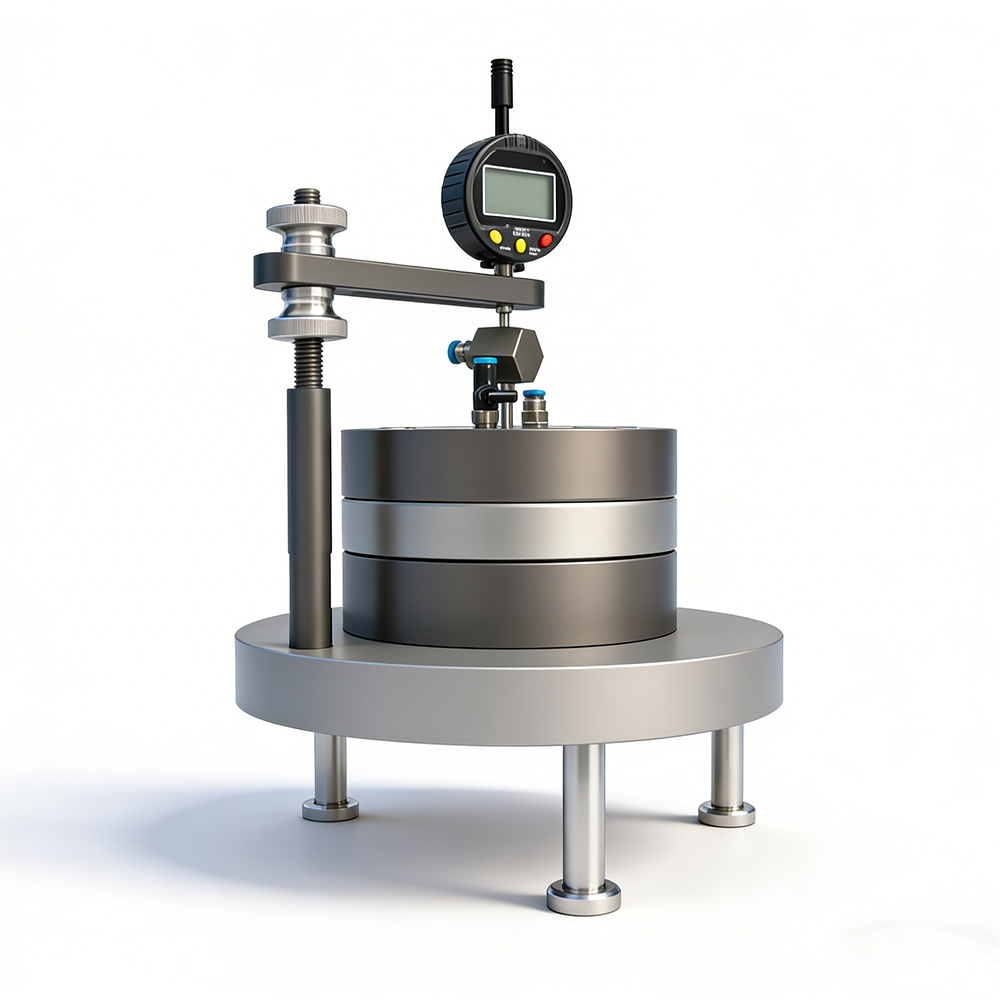

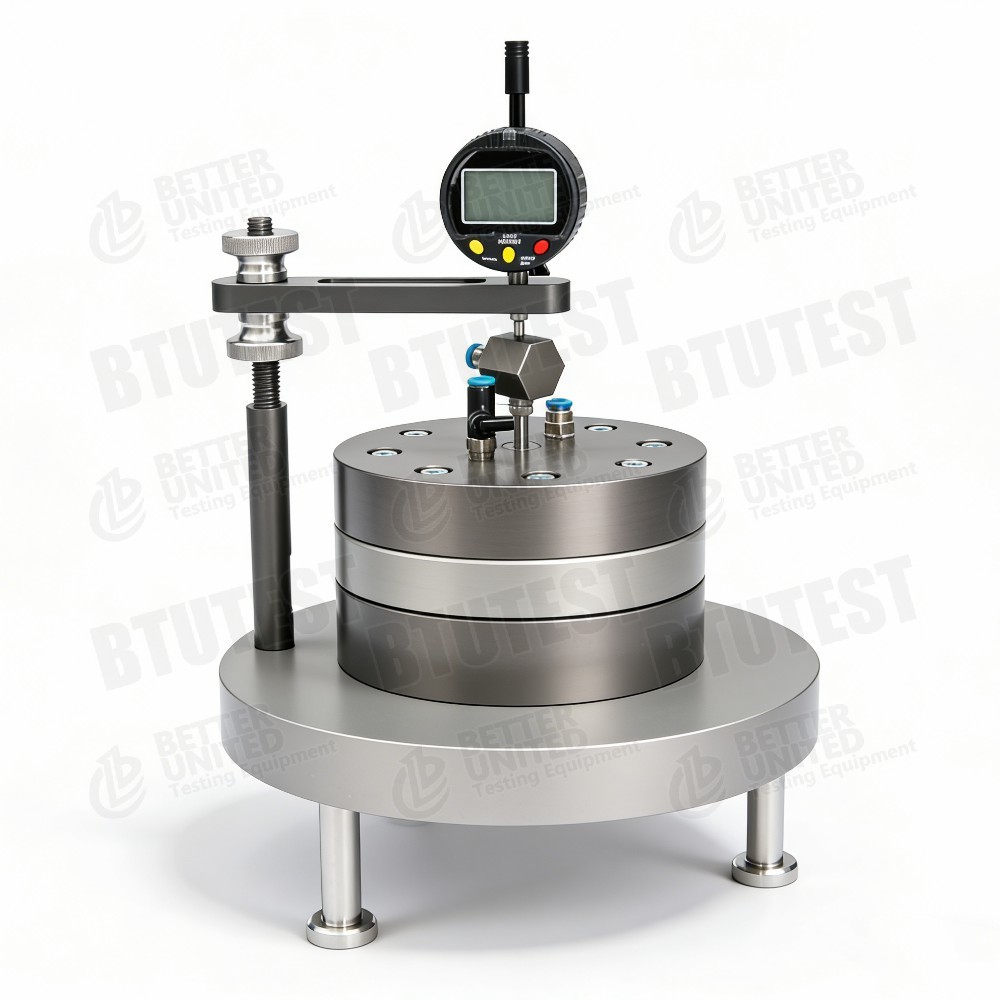

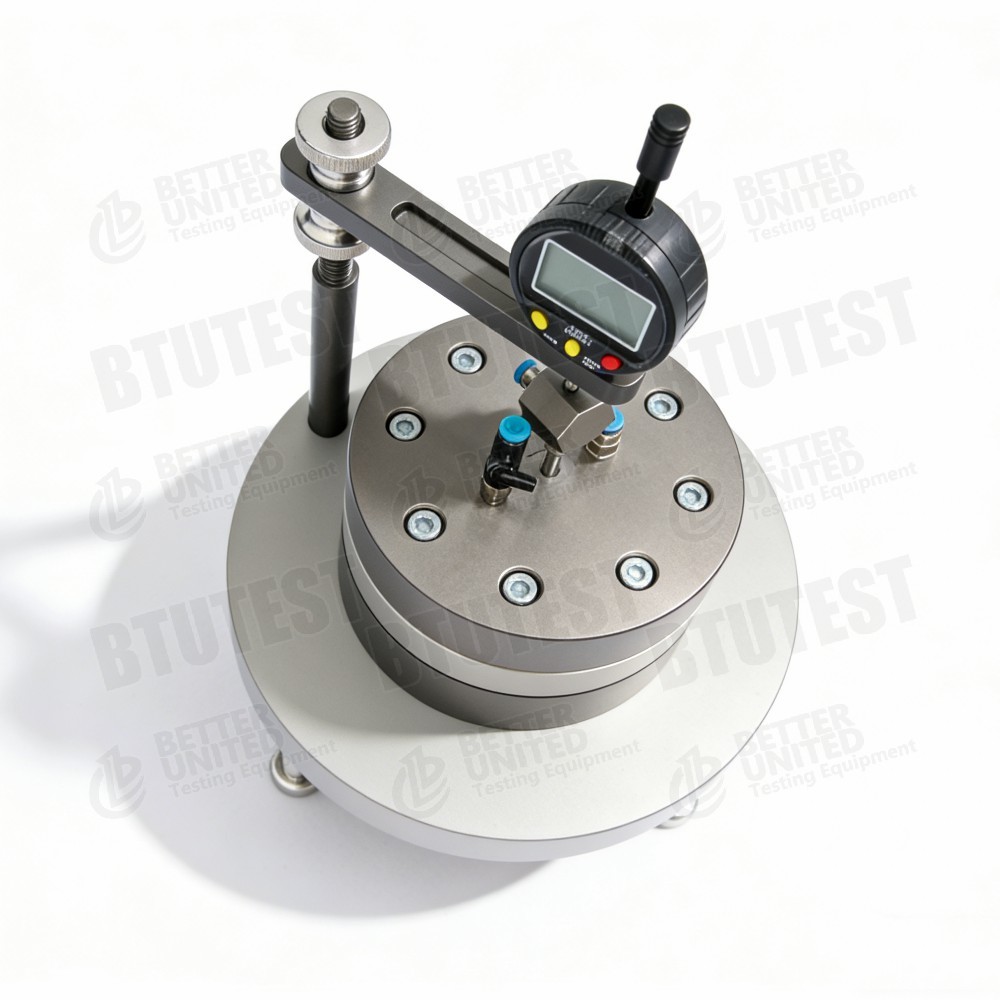

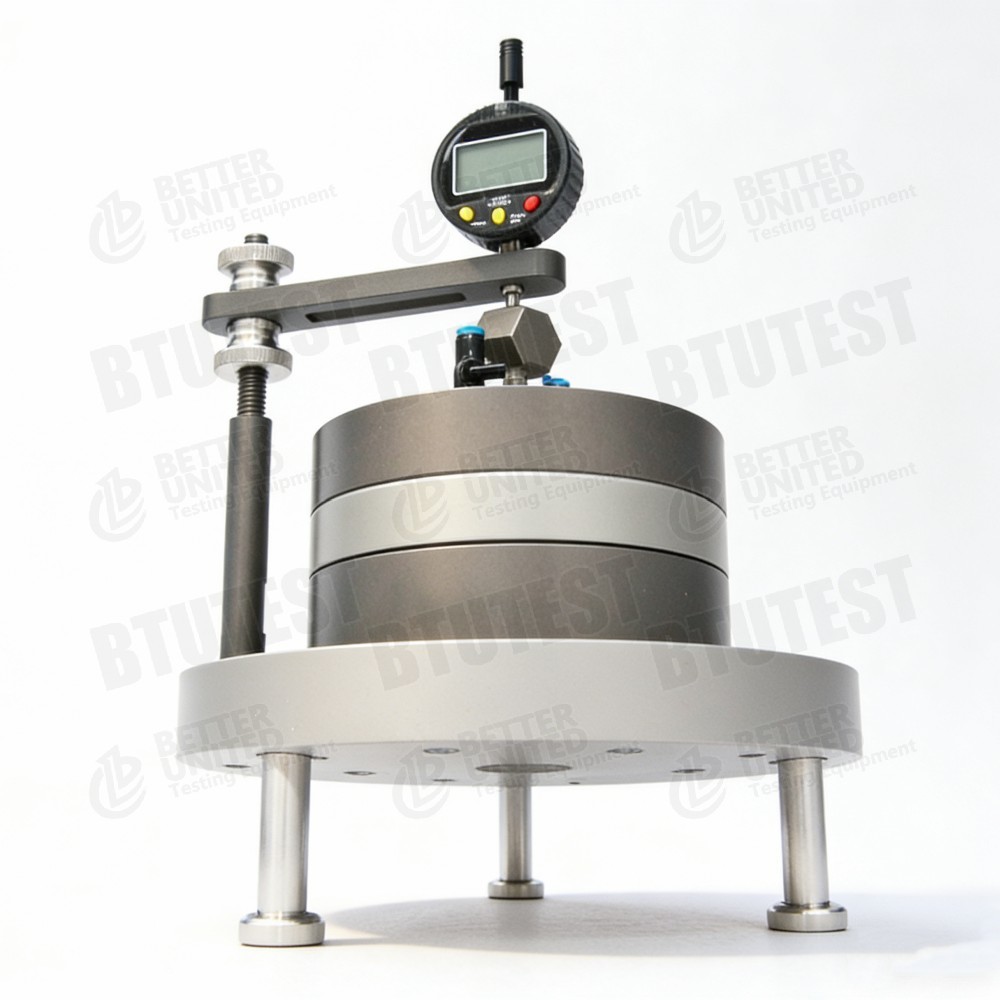

로우 통합 장치

모델BTU-RCA-1

설명

이 장비는로우 통합 장치, 모델BTU-RCA-1, Rowe 유형 통합 셀을 사용합니다. 표준 압밀(단계 로딩-언로딩), CRS(일정 변형률), CRL(일정 로딩 속도), 배압 포화 압밀, 장기 크리프 압밀(실시간 간극압 측정 포함) 및 선택적 압밀-투과성 모듈을 포함한 다양한 압밀 테스트를 수행할 수 있습니다. 주요 특징:

• 표본 크기: Φ61.8mm(표준 절단 링)
• 축 및 배압은 압력/체적 컨트롤러(2 MPa / 200 cc)에 의해 적용되며 정확도 ±0.1% FS, 폐쇄 루프 마이크로프로세서로 1 kPa까지 수압 제어
• 16키 멤브레인 키패드(비터치)가 내장되어 있으며 압력 제어, 볼륨 제어, 선형 로딩 등을 지원하는 컨트롤러입니다.
• 용량 변화 측정 및 표시(1mm³(0.001cc)), 정확도 ±0.01ml
• 간극 압력 센서: 2 MPa, 정확도 ±0.1% FS, 분해능 1 kPa
• 수직 변위 센서: 범위 0~12.7mm, 정확도 0.01mm, 자체 LCD 포함(in/mm 선택 가능), 제로 버튼, 코인 셀 또는 획득 시스템으로 전원 공급 가능
• 컴퓨터 기반 데이터 수집 및 제어 소프트웨어(AdvancedGeoLAB-Rowe Consolidation 소프트웨어)가 함께 제공되며 배압 포화, 스텝 로딩 통합, CRS, CRL, 실시간 간극압 측정을 통한 장기 크리프 통합이 가능합니다. 후처리 모듈은 av, Es, Cv, Pc 등을 자동으로 계산하고 시간 곡선의 제곱근, 로그 시간 곡선, e-p 곡선, e-lg p 곡선, H-P 곡선 등을 플롯합니다.

테스트 표준(국제)

• ASTM D2435(토양의 1차원적 고밀화)
• ASTM D4186(일정한 변형률 강화 – CRS)
• ASTM D4546(로드-언로드-다시 로드 통합)
• ASTM D4767(3축 압축 – 배압 포화 원리 유사)
• ASTM D5084(투과성 테스트 - 압밀-투과성 모듈에 해당)
• ISO 17892-5(압밀 시험)
• BS 1377-6(압밀 시험)

장비는 하중, 배압 포화, 간극압 측정, CRS/CRL 등에 대한 이러한 표준의 요구 사항을 충족할 수 있습니다.

사양

세부 사항

• 로우 통합 셀– 유압 또는 공압 수단을 통해 축 압력을 가하는 등축 응력 압밀계의 일종으로, 보다 균일한 응력 분포와 감소된 측벽 마찰을 제공하여 고정밀 압밀 시험에 적합합니다.
• 이중 압력/부피 컨트롤러– 축압, 배압을 가할 때(또는 간극압을 측정할 때) 사용합니다. 각 컨트롤러는 독립적이며 용량 용량이 200cc, 분해능이 0.001cc이므로 배압 포화, CRS, CRL 및 투과성 테스트를 위한 압력 및 용량 변화를 정밀하게 제어할 수 있습니다.
• 폐쇄 루프 마이크로프로세서 제어– 최대 1kPa의 수압 제어 정확도로 기존 압밀도계보다 훨씬 뛰어납니다.
• 실시간 간극압 측정– CRS 테스트의 Cv 계산 및 효과적인 응력 분석에 사용되는 압밀 중 간극수압을 지속적으로 모니터링합니다.
• 고정밀 변위 측정– 0.01mm 해상도, 손쉬운 현장 교정을 위한 자체 LCD 포함.
• 다기능 테스트– 스텝 로딩, CRS, CRL, 크리프, 배압 포화 및 선택적 통합 투자율을 모두 하나의 장치에서 지원합니다.
• 강력한 소프트웨어– 완전 자동 테스트 제어, 실시간 곡선 표시, 압밀 매개변수 자동 계산 및 다양한 표준 곡선 플롯.
• 선택적 통합 투과성 모듈– k-e 관계를 연구하기 위해 압밀 중 투과성 계수를 측정할 수 있습니다.

애플리케이션

• 고정밀 통합 테스트– 연약한 점토와 같은 세립질 토양의 압축 특성 및 압밀 매개변수를 연구하는 데 적합합니다.
• 배압 포화 강화– 투수성이 낮은 토양의 경우 채도를 향상시켜 정확한 압밀 매개변수를 얻습니다.
• CRS 신속한 통합– 테스트 시간을 절약해 일괄 테스트에 적합합니다.
• 장기 크리프– 토양의 2차 압밀거동을 연구합니다.
• 압밀-투과성 결합(선택 사항) – 압축 중 투과성의 변화를 연구합니다.
• 연구 및 교육– 대학 및 연구 기관의 고급 통합 연구.

장점

• 고정밀 압력 제어– 수압 제어 정확도 1kPa, 체적 분해능 0.001cc로 기존 압밀도계보다 훨씬 뛰어납니다.
• 로우 셀– 낮은 측벽 마찰, 균일한 응력 분포, 보다 안정적인 결과.
• 이중 압력/부피 컨트롤러– 축 방향 압력, 배압을 적용하거나 부피 변화를 측정할 수 있으며 고도로 통합되어 있습니다.
• 다양한 테스트 모드– 스텝 로딩, CRS, CRL, 크리프, 배압 포화, 투자율(옵션) – 모두 하나로.
• 실시간 간극압 측정– 효과적인 응력 분석 및 Cv 계산을 용이하게 합니다.
• 완전 자동 소프트웨어– 자동 제어, 획득, 계산 및 플로팅을 통해 인적 오류를 줄입니다.
• 편리한 컨트롤러 조작– 내장형 멤브레인 키패드를 사용하면 컴퓨터 없이 독립형으로 작동할 수 있습니다.
• 비용 효율적– 기존의 3축 압밀 시스템과 비교하여 Rowe 압밀계는 저렴한 비용으로 유사한 기능을 제공합니다.

무엇을 선택해야 할까요?

이 장비를 선택하거나 테스트 요구 사항에 따라 다른 모델과 비교하십시오.

프로세스 흐름

예:배압 포화 + CRS 압밀 테스트

• 표본 준비
  • Ø61.8 mm 링을 사용하여 방해받지 않거나 재성형된 시편을 절단합니다. 높이는 일반적으로 20mm 또는 40mm입니다(셀 높이에 따라 다름).
  • 초기 수분 함량과 밀도를 측정합니다.

• 시편 설치
  • 다공성 돌과 여과지가 위와 아래에 있는 Rowe 강화 셀에 표본을 놓습니다.
  • 간극압 센서를 시료의 하단(또는 상단)에 연결합니다.
  • 축압 컨트롤러와 배압 컨트롤러를 연결합니다(배압 포화가 필요한 경우).
  • 수직 변위 센서를 설치합니다(제로화).

• 배압 포화
  • 작은 유효 응력(예: 5 kPa)을 적용하면서 배압 컨트롤러를 통해 배압(예: 200 kPa)을 적용합니다.
  • 간극압 반응을 모니터링하고 B 값을 계산합니다. B ≥ 0.95이면 포화가 완료됩니다.

• CRS 테스트 매개변수 설정
  • 소프트웨어에서 "CRS 통합 모듈"을 선택합니다.
  • 일정한 변형 속도(예: 0.01mm/min)를 설정합니다.
  • 최대 축 변형률(예: 20%) 또는 최대 축 압력(2 MPa)을 설정합니다.
  • 데이터 수집 간격을 설정합니다(예: 1초).

• CRS 통합 시작
  • 축방향 압력 컨트롤러는 시편을 일정한 속도로 압축합니다.
  • 소프트웨어는 축력, 축 변위, 간극 압력 및 시간을 실시간으로 기록합니다.
  • 응력-변형률 곡선과 간극압-변형률 곡선을 플롯합니다.

• 정지 조건
  • 미리 설정된 변형률 또는 최대 압력에 도달하면 자동으로 중지됩니다.

• 분해 및 청소
  • 압력을 내리고 배압을 풀고 표본을 제거하고 무게를 측정하고 건조하여 최종 수분 함량을 측정합니다.
  • 셀, 다공성 돌 및 센서를 청소합니다.

• 데이터 처리
  • CRS 이론을 기반으로 소프트웨어는 다음을 자동으로 계산합니다.
    • 간극압력과 적재율에 따른 압밀계수(Cv)
    • 압축지수(Cc), 반동지수(Cs)
    • 사전 압밀 압력(Pc)
    • 투과성 계수(k)(간접적으로)
  • e‑lg p 곡선, Cv‑σ′ 곡선 등을 플롯합니다.
  • 테스트 보고서를 생성합니다.

단계 로딩 통합용: 부하 순서를 설정합니다(예: 25, 50, 100, 200, 400, 800 kPa). 각 하중 단계에서 시간 경과에 따른 변위와 간극 압력을 기록합니다. 소프트웨어는 Cv, av 등을 계산합니다.
크리프 통합용: 일정한 하중을 가하여 장기간에 걸쳐 변위와 간극압력을 기록하여 2차 압밀계수 Cα를 해석합니다.
투과성 시험용(선택사항): 압밀 후 또는 특정 부하단계에서 배수 밸브를 닫고 일정한 수두차를 가한 후 유량을 측정하고 투과계수를 계산합니다.

요약:BTU-RCA-1 Rowe 압밀 장치는 고정밀, 다기능 압밀 시험 장치입니다. Rowe형 셀과 이중 압력/부피 컨트롤러를 사용하여 배압 포화, CRS, CRL, 스텝 로딩, 크리프 및 선택적인 투과성 테스트를 지원합니다. 완전 자동 소프트웨어를 사용하면 압력 제어 정확도가 1kPa, 볼륨 분해능 0.001cc입니다. 세립토의 고급 압밀 연구, 특히 높은 정밀도가 요구되는 연구 프로젝트에 적합합니다. 최대 압력(2MPa)과 시편 크기(단지 Ø61.8mm)에 유의하십시오. 더 높은 압력이나 더 큰 시편이 필요한 경우 다른 장비를 고려해야 합니다.
