KO 통합 장치

제품 설명

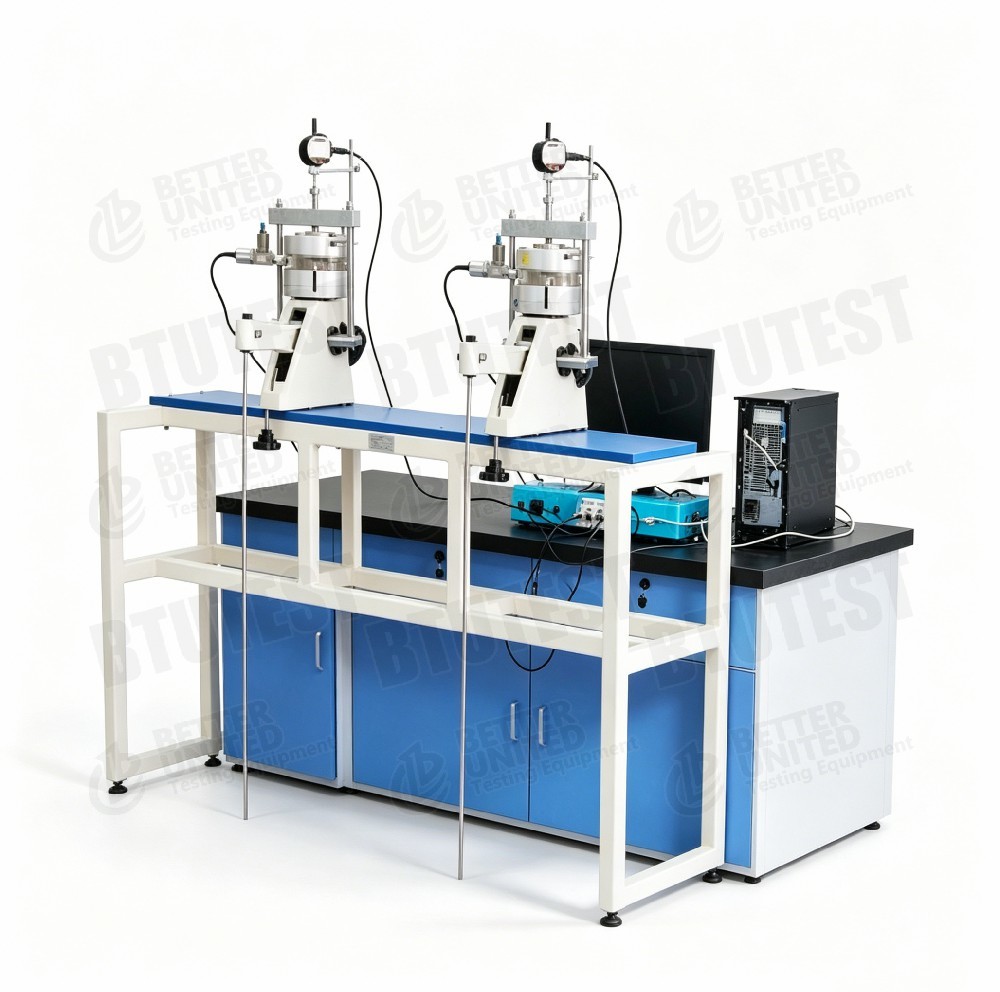

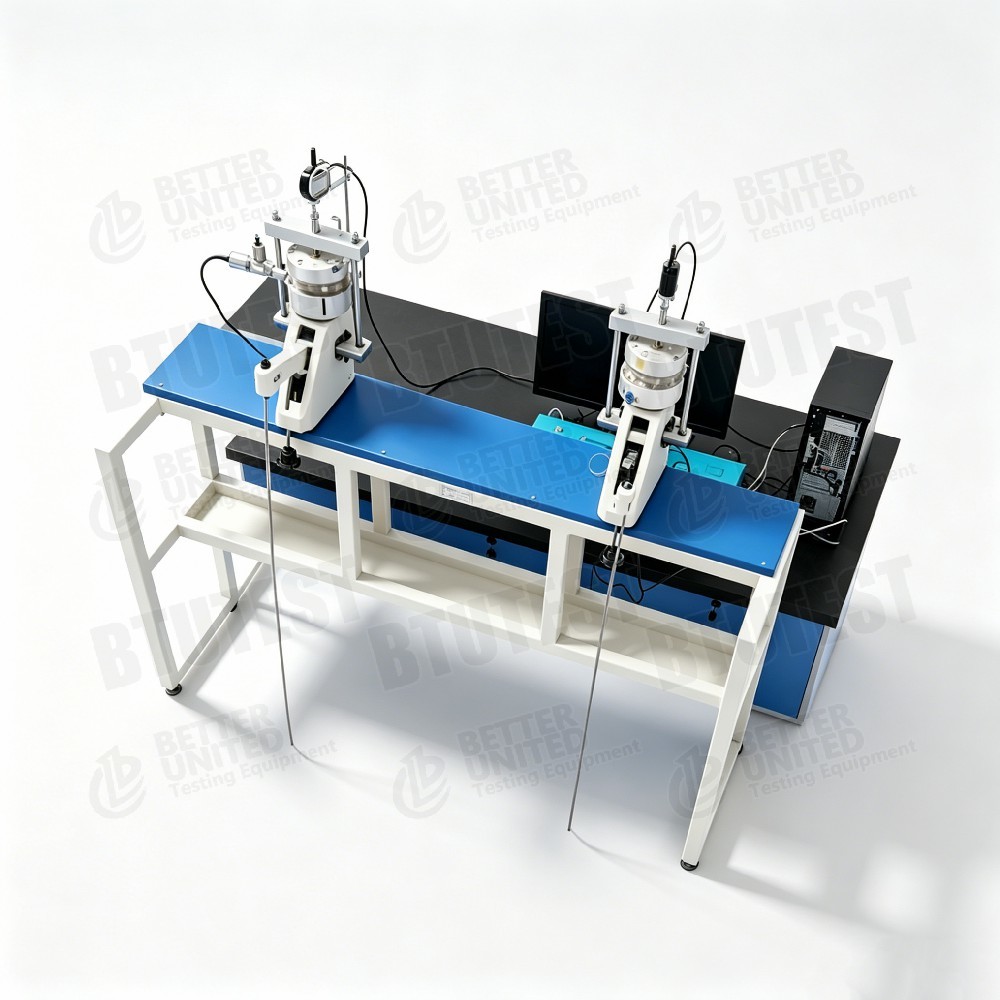

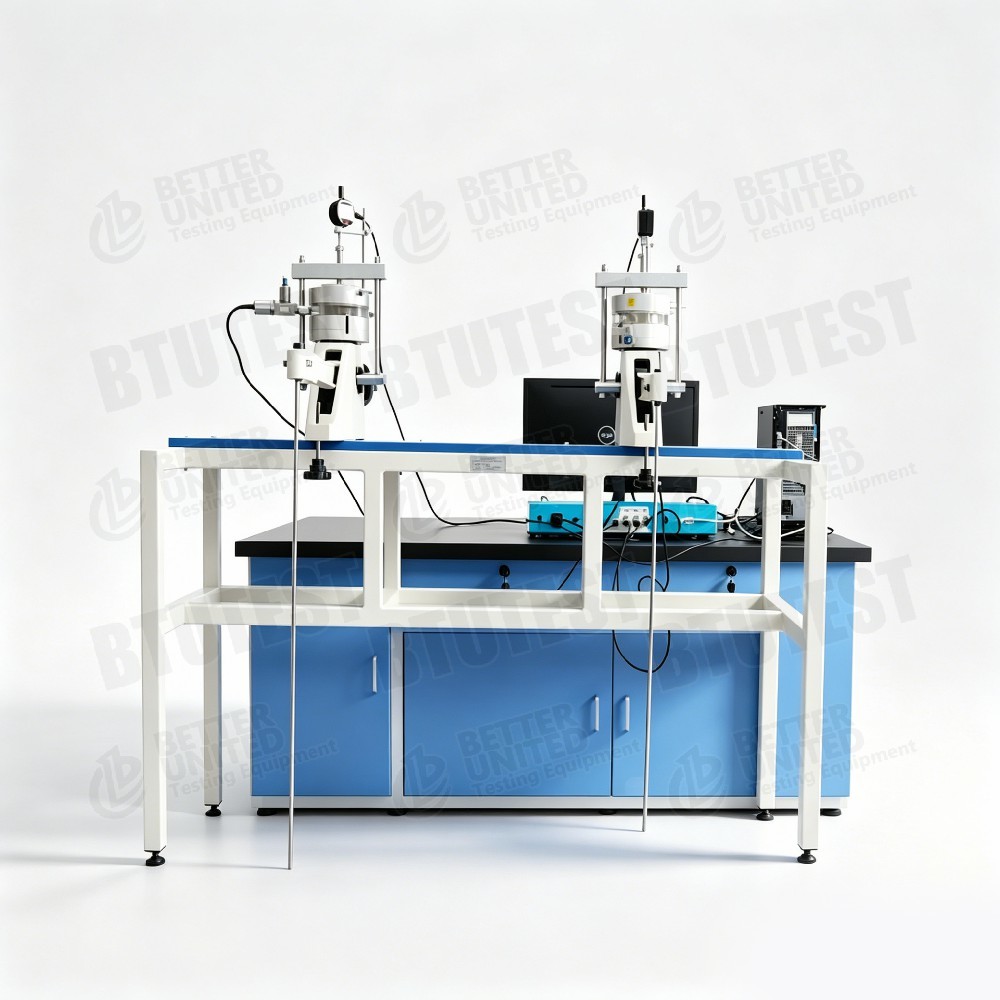

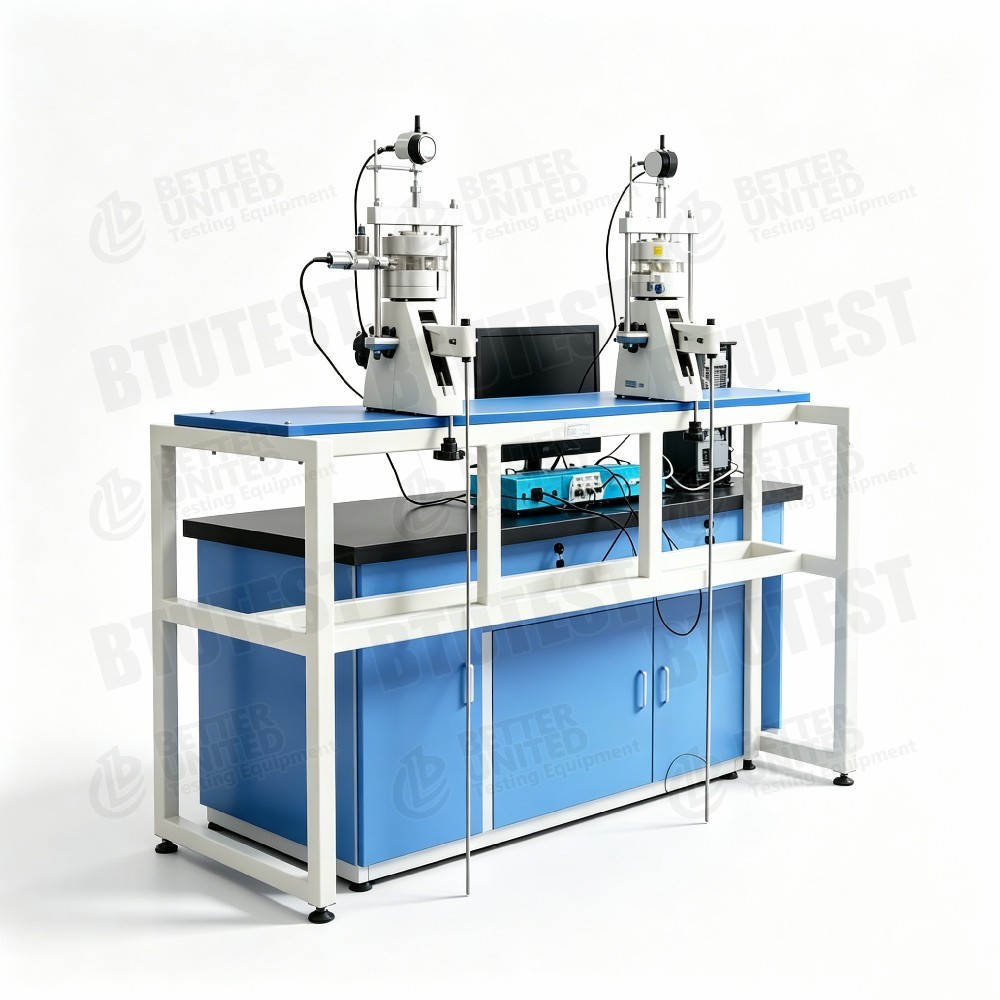

KO 통합 장치

모델BTU-STC-KO

설명

이 장비는KO 통합 장치, 모델BTU-STC-KO, 측정에 사용평온 상태의 토양 압력 계수 (K0)지름 Ø61.8 mm의 토양 표본의 부위 압력은 부위 스트레인 조건이 없는 경우 포스 압력 측정기 (또는 부위 압력 센서) 를 사용하여 측정됩니다.그것은 주로 측면 구속 아래 토양의 압축 특성을 연구하는 데 사용됩니다., 정착 계산 및 토지 압력 분석에 대한 K0 값을 제공합니다.

시스템 개요: KO 확립 장치는 Ø61.8 mm 토양 표본에 대한 휴식 상태의 토양 압력 계수를 결정하는 데 사용됩니다.측면 압력은 포스 압력 측정기로 측정 할 수 있습니다.

시험 표준 (국제)

• ASTM D2435(일차원 konsolideation K0 조건이 도출될 수 있습니다)
• ASTM D4186(CRS 통합 ∼ K0 측정 가능)
• ASTM D4767(삼동축 압축 ∙ K0 통합 단계)
• ISO 17892-5(결합 테스트)
• BS 1377-6(결합 테스트)
• 중국어 GB/T 50123‐2019(토양 테스트 방법의 표준 ∼ K0 테스트를 포함)

장비는 이 표준의 측면 압력 측정, 축적 부하 측정, 이동 측정 등에 대한 요구 사항을 충족시킬 수 있습니다.

사양

참고: 스크린샷에는 최대 축압, 로딩 방법 (레버/서보), 측면 압력 센서 범위, 정확성 등이 명시되어 있지 않습니다.

세부 사항

• K0 통합 원칙완전히 옆 수축 상태에서 (세로 측면 스트레스) 표본에 축 압력을 가하고 옆 압력을 측정합니다. 휴식 상태의 지구 압력 계수는 K0 = σ_h / σ_v입니다.
• 표본 크기지름 61.8mm, 높이 40mm (높이와 지름의 비율은 ≈0)65, K0 통합 테스트에 일반적인).
• 축 이동 측정● 12.7mm 범위, 해상도 0.01mm (10μm), 정확한 압축 기록이 가능합니다.
• 압력전지 밀폐가명 압력에서 누출이 없습니다, 부피 변화 < 0.20 ml (변형 변화가 매우 작아서 옆 경직성을 보장합니다).
• 측면 압력 측정포스 압력 측정기 (변면 압력 센서 또는 액체 압력 센서에 연결) 를 사용하여
• 적합한 재료∼ 얇은 곡물 토양 (토양, 점토 토양), 포화 토양 K0 결정에 일반적으로 사용됩니다.

적용

• 재단 결제 계산K0 값은 정상적으로 통합된 토양과 과도하게 통합된 토양의 정착 추정에 사용됩니다 (예를 들어, K0 통합 테스트 방법).
• 지구 압력 계산K0은 받침벽, 지하 벽 등에 있는 평온 상태의 토양 압력을 계산하는 데 필요합니다.
• 구성 모델 매개 변수Modified Cam Clay와 같은 모델에 대한 K0 매개 변수를 제공합니다.
• 실험실 검사연구 기관 및 대학 토양 기계 연구소
• 수학적 모델 검증유한 원소 모델을 캘리브레이트하기 위해 실험실 K0 값을 제공합니다.

장점

• 전문 K0 통합- 평온 상태의 지구 압력 계수를 측정하기 위한 전용 설계, 콤팩트 구조
• 고정도 이동 측정0.01mm 해상도, 통합 변형 정확성 요구 사항을 충족합니다.
• 잘 밀폐압력 셀 부피 변화 < 0.20 ml, 측면 구속을 보장 (약 0 측면 스트레인).
• 간편한 조작부위 압력은 포어 압력 측정기로 직접 측정 할 수 있습니다.
• 표준 표본 크기Ø61.8mm는 샘플 준비와 비교를 용이하게 하는 일반적인 크기입니다.
• 호환성다양한 로딩 시스템 (리버, 세르보 등, 별도로 공급) 과 함께 사용할 수 있습니다.

선택 해야 할 것

이 장비를 선택하거나 테스트 요구 사항에 따라 다른 구성과 비교합니다.

프로세스 흐름

예를 들어:표준 K0 고집성 시험 (단계 부하, 포화 된 점토)

• 표본 준비
  • Ø61.8×40mm 반지를 사용하여 방해받지 않은 또는 재형조 된 점토 표본을 자르십시오.
  • 포화 (실공 또는 역압 포화), 초기 물 함유량 및 밀도를 측정합니다.

• 표본 설치
  • 표본을 K0 통증 측정기의 압력 세포에 올려놓고, 위와 아래에 포러스 돌을 두어야 합니다.
  • 축적 이동 센서를 설치합니다.
  • 측면 압력 측정 시스템 (포스 압력 측정기 또는 측면 압력 센서) 를 연결하고 압력 셀을 공기 제거합니다.
  • 압력 셀을 로딩 프레임 (예를 들어, 별도의 통합계 주 프레임) 에 배치한다.

• 초기 좌석 압력을 가합니다.
  • 작은 축압 (예: 5 kPa) 을 가하고 초기 축압과 옆압을 기록한다.

• 테스트 매개 변수를 설정
  • 부하 순서를 정의합니다 (예를 들어 25, 50, 100, 200, 400, 800 kPa).
  • 각 부하 단계의 기간은 일반적으로 24시간 또는 통합이 안정화 될 때까지 (주차 변화 <0.01mm/h) 이다.
  • 데이터 획득 간격을 설정 (예: 0.1, 1, 10, 60 분)

• 테스트 시작
  • 첫 번째 축적 부하 단계를 적용합니다.
  • 축적 이동과 옆압을 실시간으로 기록합니다.
  • 각 부하 단계에서, 축적 이동이 안정된 후, 옆 압력을 기록한다.

• K0을 계산합니다.
  • 각 부하 단계에 대해 K0 = 옆압 (σh) /축압 (σv)
  • 그래프 K0 대 σ_v 곡선

• 끝 및 해체
  • 테스트 후, 샘플을 풀고 꺼내야 합니다.
  • 압력 셀과 센서를 청소해

• 데이터 처리
  • 각 부하 단계에 대한 K0 값을 계산하고 평균을 취하거나 추세를 분석합니다.
  • 정상적으로 통합된 토양의 경우, K0 ≈ 1 sin φ′ (Jaky's 공식) 을 검증에 사용할 수 있습니다.
  • 테스트 보고서를 만들어

장비가세르보 로딩 시스템, 그것은 CRS 또는 실시간 측면 압력 획득과 자동 단계 로딩을 수행하여 효율성을 향상시킬 수 있습니다.

요약:BTU-STC-KO는 Ø61.8×40mm 토양 표본의 휴식 상태의 토양 압력 계수를 결정하는 전용 K0 통합 장치입니다. 0의 축적 이동 해상도를 갖추고 있습니다.01 mm 및 잘 밀폐 된 압력 셀 (용량 변화 <0.20 ml) 부근 압력은 포스 압력 측정기 또는 부근 압력 센서를 통해 측정됩니다. 기초 정착 계산, 토지 압력 분석,구성 모델 매개 변수 결정부하 시스템 (예를 들어, 통일량 부하 프레임) 이 별도로 공급되어야 함을 유의하십시오. 고 정밀 자동 부하가 필요한 경우 서보 시스템을 추가 할 수 있습니다.장치는 미세한 곡물 토양에만 설계되었습니다., 고정된 표본 크기로
