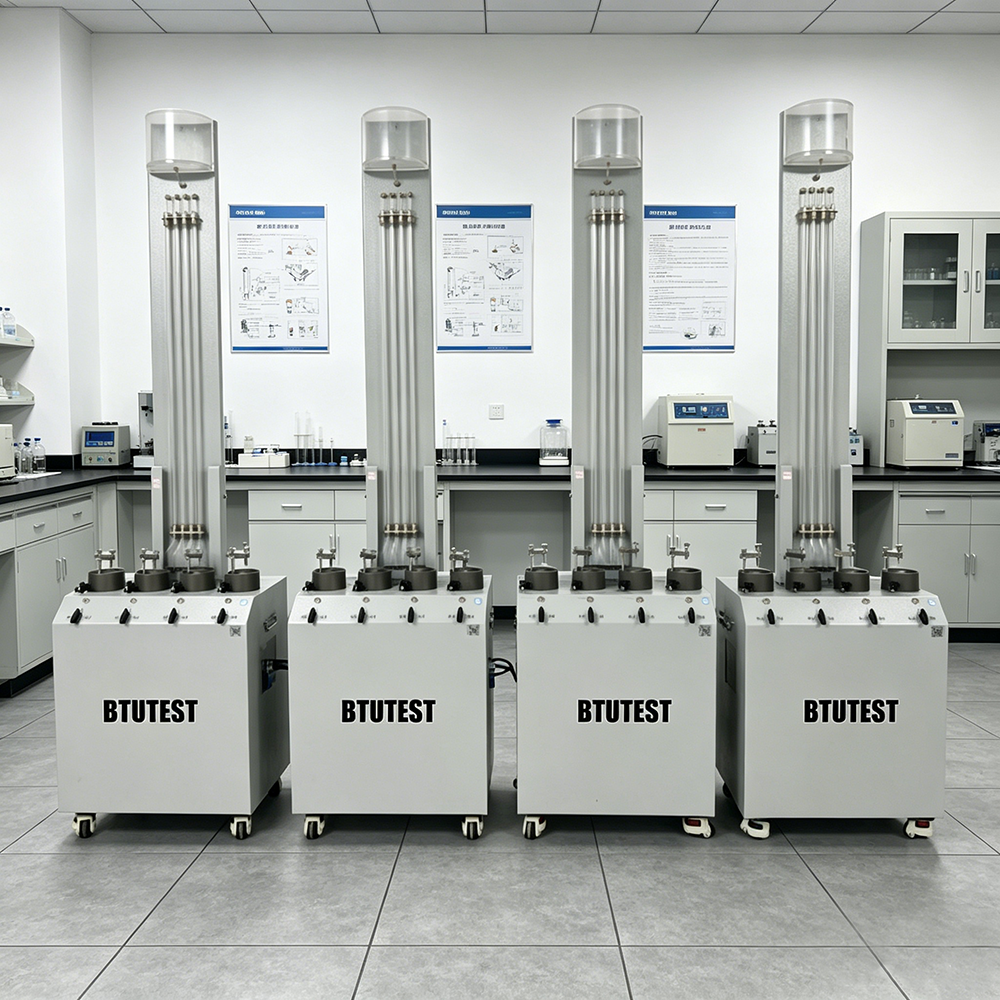

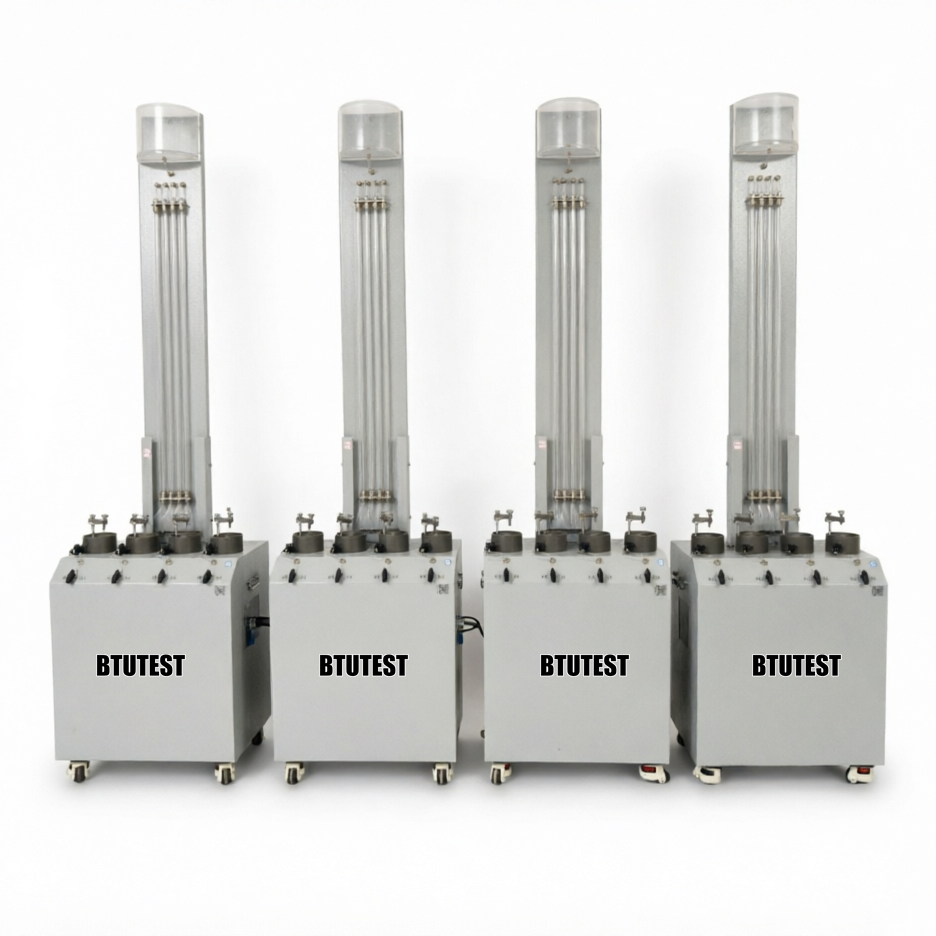

스마트 4개 단위 낙하두 투과도계

제품 설명

미세한 곡물 토양에 대한 스마트 네 단위 떨어지는 머리 횡단선

모델BTU- FHP-4

설명

이 장비는정밀 곡물 토양에 대한 스마트 4 단위 떨어지는 머리 통통, 모델BTU- FHP-4, 미세한 곡물 토양 (사리, 점토, 점토 및 환경 토양) 의 투명성 계수를 결정하는 데 사용됩니다.4개의 표본에 동시에 떨어지는 머리 투명성 테스트를 허용합니다., 전통적인 타입 55 퍼메라미터를 대체합니다. 주요 특징:

• 완전 자동 투명성 계수 검사기
• 표본 지름 61.8 mm (면적 30 cm2)
• 표본 높이 40mm (흐름 경로 길거리)
• 떨어지는 머리 파이프의 가로 면적 0.785cm2
• 액체 레벨 센서: 범위 2000mm 물 머리, 해상도 0.1mm, 정확도 ±0.15% FS
• 물 저장장: 6 리터, 물 의 청결 을 유지 하기 위해 밀폐
• 데이터 수집 시스템과 소프트웨어, 물 머리 높이의 실시간 표시, 시험 상태 등을 갖추고 있습니다.
• 컴퓨터와 고속 통신 인터페이스; 소프트웨어 모니터링 실시간 운영 곡선, 데이터 저장 및 획득

시험 표준 (국제)

• ASTM D5084(토양의 투과성을 위한 표준 시험 방법 ∼ 떨어지는 머리 방법)
• ASTM D5856(유연 벽 뚫림수를 사용하여 토양의 투명성)
• ISO 17892-11(지질 기술 시험 透성 시험)
• BS 1377-6(영국 표준 ◎ 투명성 검사)
• 중국어 SL 237-042(지질 기술 시험 절차 falling head permeability test)
• JGS 0563(일본의 투명성 시험 표준)

장비는 미세한 곡물 토양에서 떨어지는 머리의 투명성 테스트에 적합하며 표본 크기, 물 머리의 측정,데이터 수집, 등등

사양

매개 변수	사양
모델	BTU-FHP-4
기기 이름	미세 곡물 토양에 대한 스마트 네 단위 떨어지는 머리 통통량
구조	4개의 단위 (4개의 독립적인 펄어미터 셀)
표본 지름	61.8mm (면적 30cm2)
표본 높이	40mm (흐름 경로 길)
떨어지는 머리의 튜브 가로 면적	00.785cm2
액체 레벨 센서	범위를 2000 mm 물 머리, 해상도 0.1 mm, 정확도 ± 0.15% FS
물 저장소	6L, 밀폐
데이터 수집	시스템 및 소프트웨어 포함; 물 머리의 실시간 표시, 시험 상태
통신 인터페이스	고속 인터페이스
소프트웨어 기능	곡선의 실시간 모니터링, 데이터 저장 및 획득
적용 가능한 토양 종류	진흙, 진흙, 진흙, 환경 토양

세부 사항

• 4개 단위의 독립 구조4개의 표본이 동시에 테스트될 수 있어 효율성이 크게 향상됩니다.
• 얇은 곡물 토양에 사용하도록 설계된- 샘플 지름 61.8 mm, 높이 40 mm, 미세 곡물 토양 투명성 테스트 표준 사양에 부합합니다.
• 떨어지는 머리 방법◎ 투명성이 낮은 토양 (k = 10−5 ~ 10−8cm/s) 에 적합하며, 수면의 시간적 붕괴로부터 투명성 계수를 계산합니다.
• 고정밀 액체수준 센서2000mm 물 머리 범위, 해상도 0.1mm, 정확도 ±0.15% FS 수동 읽기보다 훨씬 우월합니다.
• 밀폐된 물 저장소6L 용량; 밀폐 된 설계는 물의 오염과 증발을 방지합니다.
• 완전히 자동화된 취득 및 소프트웨어물 머리의 붕괴 곡선의 실시간 표시, 투명성 계수의 자동 계산, 자동 데이터 저장, 곡선 재생.
• 전통적인 타입 55 횡단 지수를 대체합니다- 전통적인 타입 55은 수동 판독이 가능한 단일 단위입니다. 이 장비는 네 단위이며 완전히 자동으로 작동하며 효율성과 정확성을 크게 향상시킵니다.
• 명확한 적용 가능성∙ 진흙, 진흙 모양의 점토, 점토 및 환경 토양 (예를 들어 오염된 토양, 굳어진/정확화된 토양)

적용

• 지질학적 현장 조사✅ 침투 분석을 위해 자연 미세 곡물 토양 층의 침투성 계수를 결정합니다.
• 충전 공학● 해산지, 덤불 채식 및 하위층의 침투성을 평가합니다.
• 환경지질공학오염된 토양과 굳은 토양 / 안정화된 토양의 투명성을 측정하여 장벽 성능을 평가합니다.
• 교육 및 연구학생 실험 및 연구 테스트를 위한 대학 토양 기계 연구소
• 오래된 장비의 교체더 높은 자동화를 위해 전통적인 타입 55 퍼메이미터에서 업그레이드하십시오.

장점

• 4단위 고효율4개의 표본을 한 번에 테스트하여 단일 단위 장치의 4배의 효율을 얻었습니다.
• 완전 자동 측정액체 수준 센서는 자동으로 물 머리 변화 기록; 소프트웨어는 자동으로 인간 읽기 오류를 제거, 투명성 계수를 계산합니다.
• 높은 정밀도물 머리의 해상도 0.1mm, 정확도 0.15% FS 수동 판독보다 우수한 (일반적으로 1mm).
• 밀폐된 물 저장소물 오염 및 증발을 방지하여 안정적인 물 품질을 보장합니다.
• 실시간 곡선 모니터링소프트웨어에서 테스트 상태를 쉽게 평가하기 위해 실시간 물 머리 대 시간 곡선을 표시합니다.
• 자동 데이터 저장테스트 데이터는 보고서를 쉽게 생성하기 위해 수출 할 수 있습니다.
• 광범위한 적용 가능성∙ 진흙, 진흙, 진흙과 환경 토양
• 전통적인 장비의 업그레이드55형 횡단 지름보다 더 발전하고 편리합니다.

선택 해야 할 것

이 장비를 선택하거나 테스트 요구 사항에 따라 다른 유형과 비교합니다.

프로세스 흐름

예를 들어:4 단위 떨어지는 머리 투명성 시험 (세밀 곡물 토양)

• 표본 준비
  • 정밀 곡물 토양을 잘라내거나 61.8 mm × 40 mm 절단 고리를 사용하여 재형조된 표본을 준비합니다.
  • 초기 수분 함량을 측정하고 샘플을 포화시킵니다 (실공 또는 물에 잠수함).

• 표본 설치
  • 포화된 표본은 공기 누출이나 옆벽 누출이 없도록 퍼메이미터 셀 (바닥에 포러스 돌이 있는) 에 배치합니다.
  • 4개의 퍼메이미터 셀을 4개의 단위 기둥에 장착하고 떨어지는 헤드 튜브를 연결합니다.
  • 물탱크와 파이프를 연결해 모든 연결이 밀폐된지 확인해

• 공기 제거 및 포화
  • 물 입수 밸브를 열어서 물이 표본을 통해 위로 흐르도록 하여 표본과 선에서 공기 거품이 배출된다.
  • 표본의 완전한 포화성을 달성하기 위해 공기 환기 밸브를 닫으십시오.

• 테스트 매개 변수를 설정
  • 소프트웨어에서 입력: 샘플 높이 (40 mm), 샘플 면적 (30 cm2), 떨어지는 머리의 파이프 가로 면적 (0,785 cm2).
  • 초기 수면 (예를 들어 1800 mm) 과 최종 수면 (예를 들어 200 mm) 을 설정합니다.
  • 샘플링 간격 (예를 들어 1초 또는 자동 트리거) 를 설정합니다.

• 테스트 시작
  • 소프트웨어는 물 머리와 시간을 기록하기 시작합니다. 액체 레벨 센서에서 자동으로 읽습니다.
  • 물 머리 붕괴 곡선의 실시간 그래프 (반 로그 스케일)
  • 시험은 수면이 최종 값으로 떨어지면 자동으로 종료됩니다 (또는 수동으로 중지 할 수 있습니다).

• 데이터 기록 및 계산
  • 소프트웨어는 자동으로 물 위와 시간 데이터를 기록합니다.
  • 떨어지는 머리의 공식을 사용하여 투명성 계수를 계산합니다.
    e a = 떨어지는 머리의 파이프 가로 면적, L = 표본 높이, A = 표본 면적, t = 시간 간격, h1 및 h2는 대응하는 물 머리입니다.
  • 여러 k 값은 서로 다른 시간 간격에서 계산하고 평균을 만들 수 있습니다.

• 청소
  • 테스트 후, 물 입구를 닫고 샘플을 제거합니다.
  • 통통 세포, 튜브, 물 저장소를 청소합니다.

요약:BTU-FHP-4 는 BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP-4는 BTU-FHP-4입니다. BTU-FHP고밀도의 액체 레벨 센서 (0.1 mm 해상도), 완전 자동 소프트웨어, 실시간 물 헤드 타임 곡선 표시 및 자동 투과성 계수 계산,그것은 전통적인 타입 55 퍼메이미터를 대체하고 효율성과 정확성을 크게 향상시킵니다.그것은 지질학적 사이트 조사, 채울 엔지니어링, 환경 지질 기술 및 기타 분야에 적합합니다.이 장비는 거친 곡물 토양에 적합하지 않으며 실험실에서 사용하도록 되어 있습니다..
