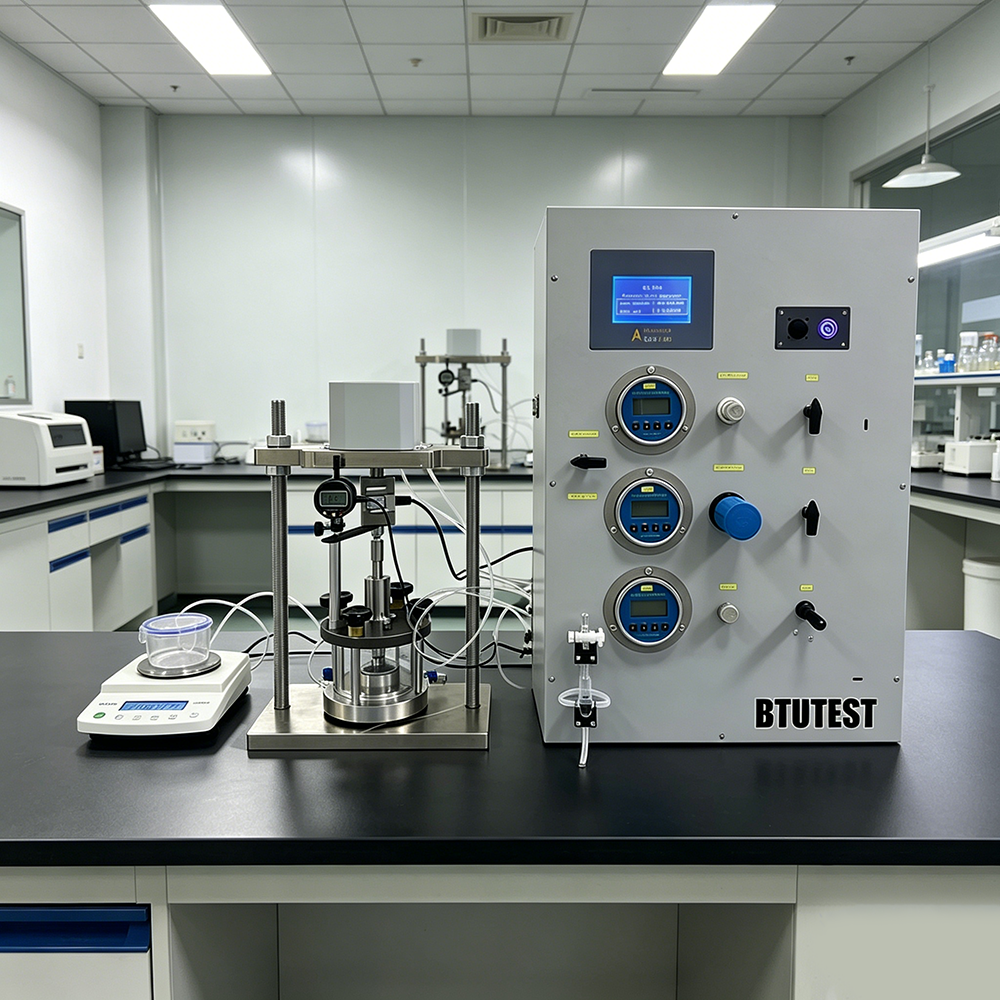

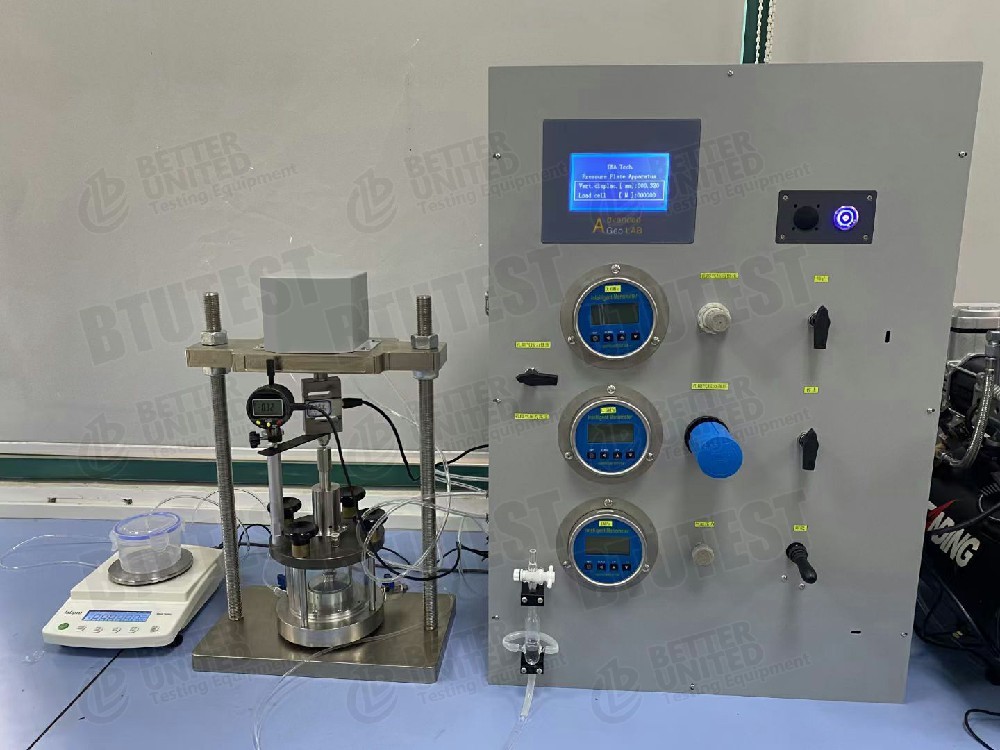

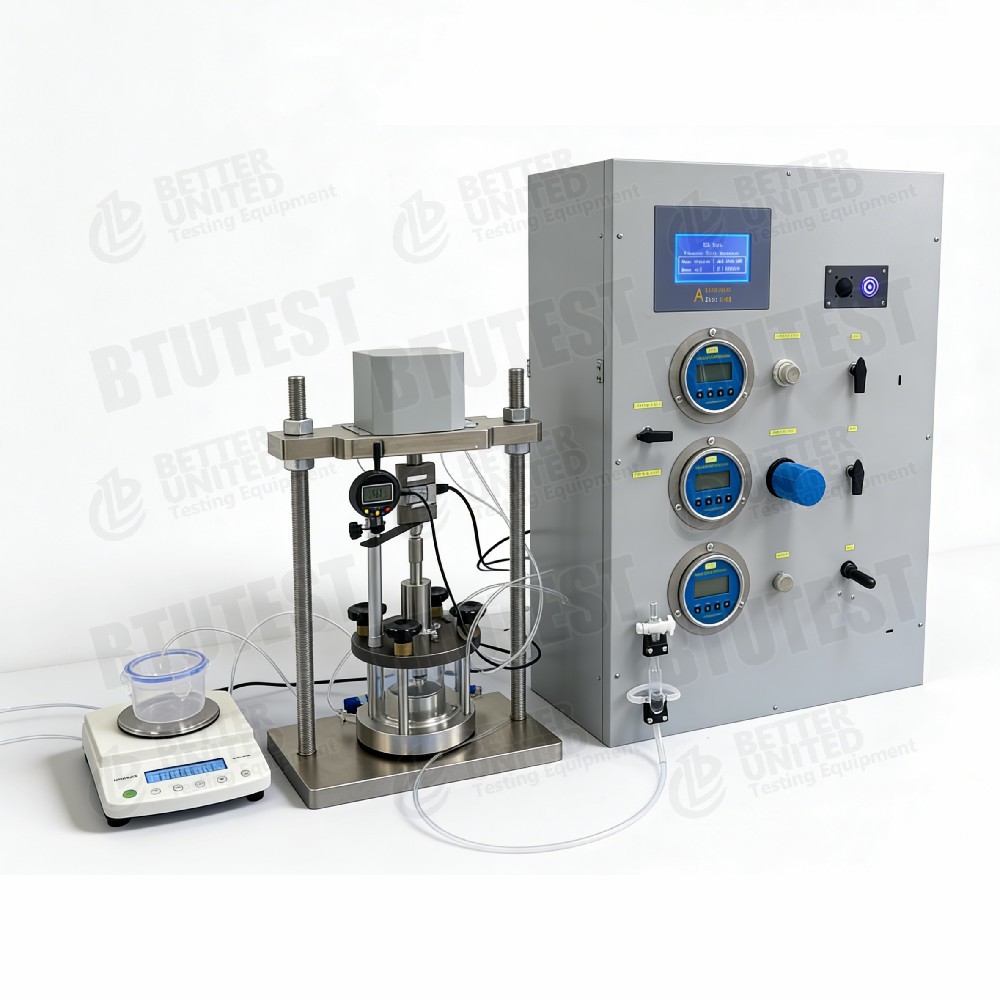

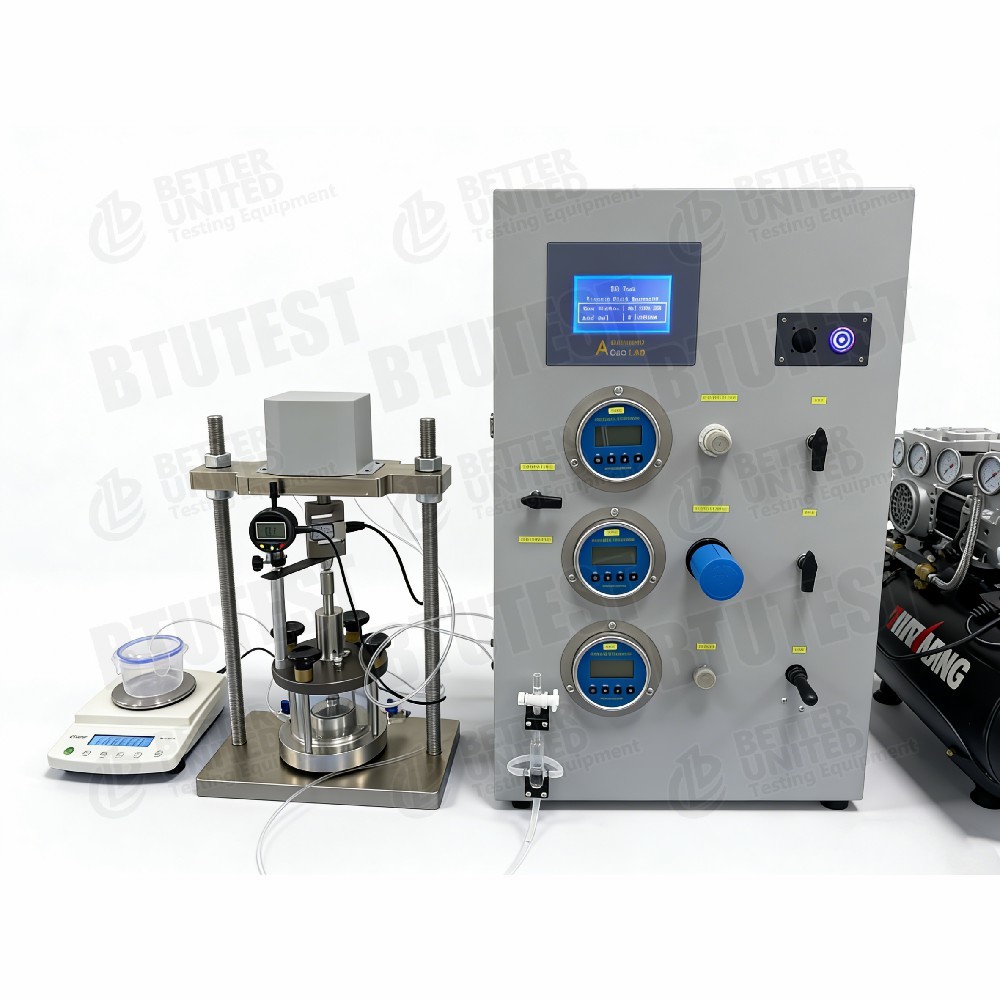

거친 토양 압력 막 장치

제품 설명

설명

이 일련의 기기는 불포화 토양 테스트를 위해 토양-물 특성 곡선 (SWCC) 을 결정하도록 설계되었습니다.매트릭 흡수와 토양 수분 함량 사이의 관계 (용량 수분 함량), 중력 측정 수분 함량 또는 포화도) 기기는 공기 압력을 조절하여 원자 축 변환 기술을 사용하여 표본에 매트릭 흡수를 정확하게 적용합니다.따라서 완전한 SWCC를 얻을 수 있습니다.불포화 토양 기계, 경사 안정성 분석, 기초 정착 예측 및 관련 분야에서 널리 사용됩니다.

두 가지 모델이 있습니다.

• BTU- SWCC-1(표준 압력판 장치)
• BTU- SWCC-2(거시 곡물 토양 압력막 장치) 는 여러 개의 쌓인 세라믹 디스크를 수용 할 수있는 더 큰 내부 챔버를 갖추고 있습니다.

시험 표준

장비는 압력판 / 압력막 시험 방법을 포함하는 다음 국제 표준에 적합합니다:

• ASTM D6836(토양 물 특성 곡선을 결정하는 표준 시험 방법):방법 B (폭량 측정과 압력 챔버) 및 방법 C (중력 측정과 압력 챔버) 는 0 ~ 1500 kPa의 흡수 범위를 커버합니다.15 바 압력판 장치의 범위입니다.
• ISO 11274(토양의 질 ∼ 수분 보유 특성의 결정 ∼ 실험방법): 조항 4.제 4항은 압력판 추출기를 사용하여 약 5kPa에서 1500kPa의 압력 범위에서 토양 수분 보유량을 결정하는 것을 구체적으로 설명합니다..
• ASTM D2325(압막 장치로 거친 토양과 중형 토양의 모세혈관 습도 관계를 위한 표준 시험 방법 (D6836로 대체된 역사 표준)
• GB/T 50123‐2019(지질공학적 시험 방법 표준) 불포화 토양 시험 섹션

사양

BTU-SWCC-1 (표준 압력판 장치)

BTU-SWCC-2 (고분한 곡물 토양 압력막 장치)

세부 사항

• 기본 원칙 (축-번역 기술): 압력 조절기를 통해 압력 챔버에 공기 압력이 가해집니다. 이 공기 압력은 표본에 가해지는 매트릭 흡수에 해당합니다.왜냐하면 세라믹 디스크는 높은 공기 입수 값을 가지고 있기 때문에 (15 바르, 적용 된 공기 압력보다 높습니다) 는 공기 침투를 방지하면서 포스 물이 세라믹 디스크를 통해 측정 용도로 배수 선으로 통과 할 수 있습니다.이것은 불포화 토양의 SWCC 결정에 대한 표준 방법이며 널리 검증되었습니다..

• 높은 공기 입출력 세라믹 디스크 (15 Bar): 15 바 세라믹 디스크는 장치의 중요한 구성 요소입니다. 그것의 극히 작은 포스 크기는 1500 kPa까지의 매트릭 흡수에서도 공기 통과를 방지합니다.도공 수압이 시험 내내 대기압에 유지되도록 하는 것BTU-SWCC-2는 또한 낮은 흡수 테스트를 위해 5 Bar 세라믹 디스크를 포함합니다.

• 수직공압부하 시스템: 양방향 로딩 실린더 (0-5 kN 힘, 0-50 mm 이동량) 를 장착하여 K0 조건 (결합 상태) 에서 수직 로드를 적용할 수 있습니다.이것은 스트레스 의존성 SWCC (SDSWCC) 테스트를 위해 현장 스트레스 조건을 시뮬레이션합니다..

• 이중 압력 측정기 및 조절기: 0.25급 고정도 압력 측정기 및 조절기 0-1.5MPa의 조절 가능한 공급 압력으로 정밀한 흡수 조절을 보장합니다.

• 부피 측정 장치: 0~200ml 범위, ±0.01ml 정확성, 샘플 배수를 정확하게 측정하여 볼륨 물 함량의 변화를 계산 할 수 있습니다. 자동 데이터 수집을위한 전용 획득 채널.

• LCD 디스플레이 시스템: 원자력 힘과 이동을 실시간으로 표시하여 쉽게 모니터링 할 수 있습니다.

• 데이터 수집 및 처리 소프트웨어: 전용 소프트웨어는 자동으로 배수량과 시간을 기록하고, 물 함유량 변화를 계산하고, SWCC 곡선을 생성하고, 주요 매개 변수 (공기 입수 값, 잔류 물 함유량 등) 를 출력합니다.

• 선택적 온도 조절 시스템: 0 °C + 90 °C는 불포화 토양 물 보유에 대한 온도의 영향을 연구 할 수 있습니다.

• 높은 용량 설계 (BTU-SWCC-2): 내부 챔버는 최대 48 개의 절단 링 샘플을 동시에 수용 할 수 있으며, 대량 테스트 효율성을 크게 향상시킵니다.

적용

• 불포화 토양의 토양-물 특성 곡선 (SWCC) 의 결정 (부조와 수습 경로)
• 매트릭 흡수와 토양 수분 함량 사이의 관계 연구
• 기울기 안정성 분석 (SWCC는 불포화 토양 절단 강도 이론을 설정하는 데 필수적입니다)
• 토지의 운반 능력 및 정착 예측 (부포되지 않은 토양 기계에서 핵심 매개 변수)
• 침투 특성에 대한 분석 (불포화 수전성의 결정)
• 토양 공학 행동에 지층 수면 변화의 영향을 평가
• 쓰레기 매립장 배열 시스템의 성능 평가
• 불포화 토양의 수공학적 결합 행동
• 벤토나이트 변형 또는 안정화 된 토양의 수분 보유 평가
• 인프라를 위한 기후변화 적응 연구

장점

• 넓은 흡수 범위: 최대 제어 된 흡수 15 Bar (1500 kPa) ASTM D6836 방법 B/C에 완전히 적합하며 대부분의 불포화 토양의 흡수 범위를 포함한다.
• 고정밀 흡수 제어: 0.25급 압력 측정기와 정밀 조절기는 업계에서 선도적인 흡수 제어 정확성을 제공합니다.
• 스트레스 의존성 SWCC 테스트 기능:독특한 수직 공기 부하 시스템은 K0 조건에서 수직 부하 (0-5 kN) 를 적용 할 수 있습니다. 실제로 현장 부하 조건을 시뮬레이션하는 스트레스 의존 SWCC (SDSWCC) 테스트를 가능하게합니다., 표준 압력판 장치에는 없는 기능.
• 큰 부피 측정 범위: ±0.01ml의 정확도로 0~200ml의 배수 측정 범위
• 실시간 데이터 모니터링: LCD 화면은 테스트 모니터링을 용이하게 하기 위해 축 힘과 이동을 표시합니다.
• 여러 개의 샘플 크기 옵션: Φ61.8mm, Φ70mm, Φ90mm를 지원합니다. 거친 곡물 모델은 Φ150mm 샘플을 지원합니다.
• 높은 처리량 (BTU-SWCC-2): 최대 48개의 표본을 동시에 검사할 수 있습니다.
• 선택적 온도 조절: 0 °C + 90 °C 선택적 시스템은 불포화 토양 행동에 온도의 영향을 연구 할 수 있습니다.
• 자동화된 데이터 수집: 전용 소프트웨어는 SWCC 곡선을 자동으로 계산하고 그래프화합니다.
• 표준화된 시험 절차: ASTM D6836 및 ISO 11274에 완전히 적합합니다. 시험 결과는 국제적으로 인정됩니다.

선택 해야 할 것

프로세스 흐름

• 표본 준비: 표준 절차에 따라 지정된 크기의 토양 샘플을 준비합니다. 초기 수분 함량을 측정합니다. 절단 고리에 넣습니다.
• 포화 된 세라믹 디스크: 15 바르의 고공입 세라믹 디스크를 완전히 포화시키고 모든 공기 거품들을 제거합니다.
• 표본 설치: 포화 된 세라믹 디스크를 압력 방의 바닥에 배치하고, 샘플을 세라믹 디스크 위에 배치하여 좋은 접촉을 보장합니다.
• 배수 시스템을 연결: 배수선을 부피 측정 장치에 연결합니다 (0-200 ml 범위, ±0.01 ml 정확도).
• 공기 압력을 가집니다.: 고 정밀 조절기를 사용하여 목표 공기 압력을 (0-1.5 MPa, 자유롭게 조절) 점차 적용합니다. 이것은 원하는 매트릭 흡수를 나타냅니다.
• 배수량을 측정하고 평형을 결정합니다.: 이 흡입에서 토양 표본의 배수가 평형에 도달하면 부피 측정 장치를 사용하여 누적 배수량을 기록합니다.평형은 일반적으로 연속적인 판독 (e24시간 이상) 0.01ml 미만의 변화입니다.
• 흡수를 단계적으로 증가시키십시오.: 시험 계획에 따라 공기 압력을 점차 증가시켜 (이렇게 매트릭 흡수를 증가시키며) 여러 흡수 지점에서 배수 데이터를 얻기 위해 단계 5~6을 반복합니다.
• 샘플을 배하하고 무게를 가: 모든 흡수 지점을 완료 한 후 공기 압력을 풀고 샘플을 제거하고 최종 물 함량을 측정합니다.
• 데이터 계산: 각 흡수 단계의 배수량과 초기 및 최종 물 함유량을 사용하여 각 흡수 지점의 부피 물 함유량 (또는 포화도) 을 역 계산합니다.
• SWCC 곡선 장착: 반 로그리듬 그래프에 대응하는 부피 물 함량에 대한 흡수 값을 그래프로 표시합니다. 전문 소프트웨어를 사용하여 곡선 부착을 수행하고 완전한 SWCC를 얻습니다.
• 추출 매개 변수: SWCC 곡선에서 주요 매개 변수를 추출합니다: 공기 입수 값 (AEV), 잔류 물 함량, 곡선 기울기 등.
• 보고서 생성: SWCC 곡선과 주요 매개 변수를 포함하는 시험 보고서를 작성합니다.
