오염물질 분리장치

제품 설명

설명

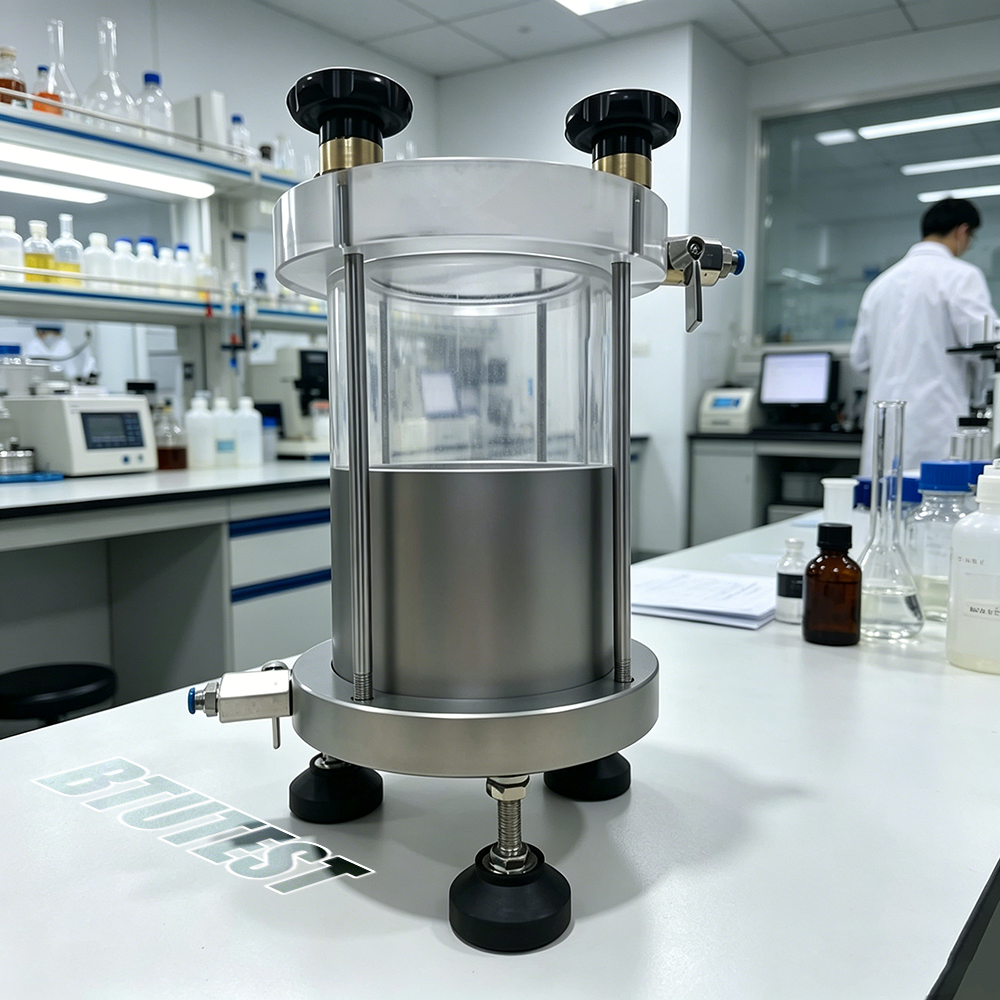

BTU-PIA 시리즈 오염물 격리 장치는 지질 공학 연구에서 오염물 격리 및 압력 부하를 위해 설계된 실험실 장치입니다. 다이어프램 구조를 사용하여 압력 부하 시스템에서 오염 물질을 물리적으로 격리함으로써 교차 오염을 방지하고 테스트 안전성과 데이터 정확성을 보장합니다. 세 가지 모델(PIA‑1, PIA‑2, PIA‑3)을 사용할 수 있으며 주로 최대 용량이 다르며 다양한 규모의 오염 물질 이동, 투과성 또는 확산 테스트에 적합합니다.

테스트 표준

• ASTM D7100(토목합성 점토 라이너의 수력 전도도에 대한 표준 시험 방법)
• ASTM D5887(포화 토목합성 점토 라이너 시험편을 통한 지수 유속 측정을 위한 표준 시험 방법)
• ISO 15175(토양질 – 지하수 보호와 관련된 토양의 특성화)
• GB/T 50123‑2019(지반공학 시험방법 기준 – 오염물질 이동 부문)

참고: 이 장치는 보조 구성 요소입니다. 적용 가능한 표준은 일반적으로 기본 테스트 방법에 따라 결정됩니다.

사양

공통사양:

• 구조: 다이어프램이 상부 챔버와 하부 챔버를 분리합니다.
• 재질: 부식 방지(정확한 재질이 지정되지 않음 – 스테인리스 스틸 또는 내화학성 재질로 추정)
• 기능: 압력 시스템에서 오염 물질을 격리하면서 압력을 가합니다.

세부 사항

• 핵심부품 – 다이어프램: 유연하고 내부식성; 상부 가압 매체(예: 공기 또는 물)를 하부 오염물질로부터 분리합니다.
• 상부 챔버: 압력원(예: 공기펌프, 유압펌프)에 연결되어 다이어프램에 압력을 가합니다.
• 하부 챔버: 오염 용액이나 토양 침출수를 담습니다. 튜빙을 통해 지질 공학 테스트 시스템에 연결됩니다.
• 관 재료: 오염 물질을 운반하거나 테스트 장비에 연결합니다. 씰링 피팅이 포함되어 있습니다.
• 작동 원리: 상부 챔버에 압력이 가해지면 다이어프램이 아래쪽으로 변형되어 두 챔버 사이의 직접적인 접촉 없이 하부 오염물질에 균일하게 압력을 전달합니다.
• 응용: 오염물질 이동성 시험, 유해폐기물 투과성 시험, 화학적 적합성 시험 등

애플리케이션

• 토양 내 오염물질 이동에 관한 연구(예: 중금속, 유기 오염물질)
• 매립지 라이너 시스템의 투과성 테스트
• 유해화학물질과 지반공학재료의 적합성 시험
• 오염된 토양 복원 연구의 압력 부하 및 격리 요구 사항
• 교차오염 방지를 위한 환경지반공학 연구실용 보조장치

장점

• 오염물질 분리: 다이어프램은 압력 매체와 오염 물질을 완전히 분리하여 압력 센서, 튜브 및 환경의 오염을 방지합니다.
• 높은 안전성: 유해물질의 누출을 방지하여 작업자와 장비를 보호합니다.
• 균일한 압력 전달: 유연한 다이아프램이 오염물질 표면이나 시료에 균일한 압력을 가해 줍니다.
• 다양한 볼륨 옵션: 0.3L / 1.8L / 8L – 소규모부터 중규모 테스트에 적합합니다.
• 간단하고 안정적인 구조: 복잡한 전자 부품이 없습니다. 다이어프램의 청소, 유지관리 및 교체가 쉽습니다.
• 비용 효율적: 가격은 6,000~20,000 CNY로 실험실 용도로 사용하기에 좋습니다.

무엇을 선택해야 할까요?

프로세스 흐름

• 장치 준비: 다이어프램 무결성을 확인하십시오. 상부/하부 챔버와 튜브를 청소합니다.
• 튜브를 연결하세요: 하부 챔버의 출구를 지반공학 시험 시스템(예: 투과계, 토양 기둥)에 연결합니다.
• 오염물질 추가: 원하는 오염 용액을 주입하거나 하부 챔버에 침출수를 수집합니다.
• 압력 소스 연결: 상부 챔버를 공압 또는 유압 소스(예: 압력 조절기, 워터 펌프)에 연결합니다.
• 압력을 가하다: 압력 소스를 조정하여 상부 챔버에 압력을 가합니다. 다이어프램은 오염 물질에 압력을 전달합니다.
• 테스트 실시: 압력을 가하면 오염물질이 토양 시료나 측정 시스템으로 유입됩니다. 이동/투과성 테스트를 수행합니다.
• 압력을 풀어서 청소하세요.: 시험 후 압력을 해제하고 장치를 분해하여 잔류 오염 물질을 안전하게 처리하고 청소한 후 필요 시 다이어프램을 교체합니다.
