제품 상세 정보:
|
|
| 원래 장소: | 메이드 인 차이나 |
|---|---|
| 브랜드 이름: | BTUTEST |
| 인증: | SGS, INTERTEK |
| 모델 번호: | BTU-2U/BTU-2UM |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 토양 검정 장비 표준은 나무상자를 수출합니다 |
| 배달 시간: | 지불 6 일 후 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹 |
| 공급 능력: | 달 당 100 세트 |
|
상세 정보 |
|||
| 모델: | BTU-2U | 시료 크기(mm): | Ø61.8 × H20(다른 크기는 옵션) |
|---|---|---|---|
| 일반 로딩: | 마이크로컴퓨터 제어 자동, 0-400 kPa, 무단계 | 정상적인 변위: | 0-12.7mm, 정확도 0.003mm, 분해능 0.001mm |
| 수평 전단력: | 5kN 로드셀, 정확도 ±0.1% FS | 전단 속도: | 0.0001-6 mm/min, 무단계 |
제품 설명
설명

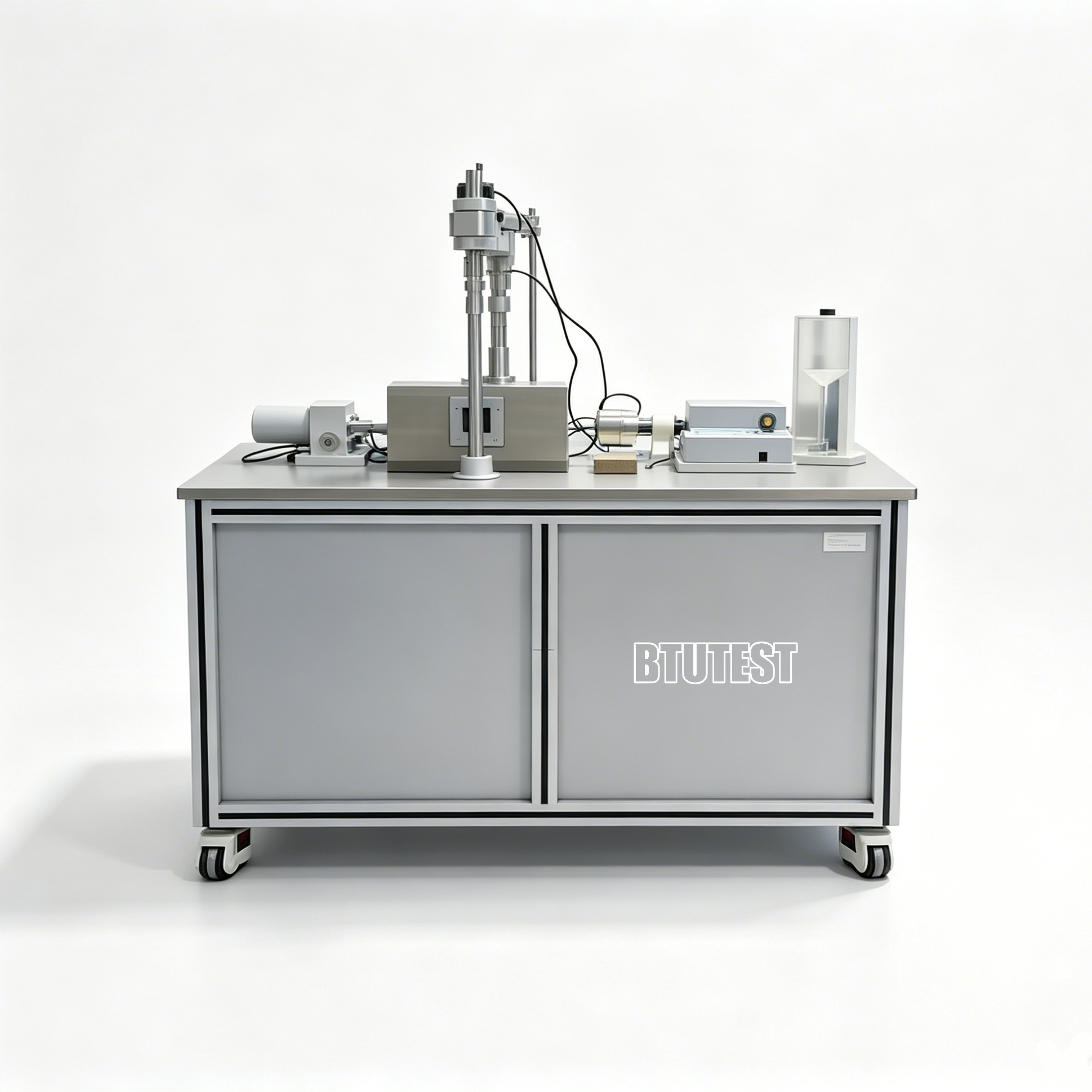

이 장비는완전 자동 불포화 직사용 절단장치, 모델BTU-2U그리고BTU-2UM, 다양한 흡수 조건에서 불포화 토양의 절단 강도 매개 변수를 결정하는 데 사용됩니다. 그것은 마이크로 컴퓨터 제어 자동 로딩을 사용합니다.고 정밀 센서와 자동 거품 류 장치가 장착되어 있습니다., 온도 조절을 지원합니다.
주요F성질:
시험 표준 (국제)
ASTM D3080(직접 절단 테스트)
ASTM D5298(흡수 측정)
ASTM D6836(축변환 기법을 포함한 불포화 토양 검사 방법)
ISO 17892-10(직접 절단 테스트)
BS 1377-7(직접 절단 테스트)
ASTM D7608(저기 강도 ∙ 참조)
이 장비는 축 변환 기법을 사용하여 매트릭 흡수를 제어하며 불포화 토양 테스트에 대한 위의 표준의 기본 요구 사항을 충족합니다.
사양
| 매개 변수 | BTU-2U | BTU-2UM |
| 표본 크기 (mm) | Ø61.8 × H20 (다른 크기 선택) | Ø61.8 × H20 (다른 크기 선택) |
| 정상 부하 | 마이크로컴퓨터 제어 자동, 0-400kPa, 단계없는 | 마이크로컴퓨터로 제어되는 자동, 0-3200kPa, 무단 |
| 정상 이동 | 0~12.7mm, 정확도 0.003mm, 해상도 0.001mm | 0~12.7mm, 정확도 0.003mm, 해상도 0.001mm |
| 수평 절단 힘 | 5 kN 로드 셀, 정확도 ±0.1% FS | 10 kN 로드 셀, 정확도 ±0.1% FS |
| 깎기 속도 | 0.0001-6 mm/min, 무단 | 0.0001~6 mm/min, 무단 |
| 포어 물 압력 | 0-0.1 MPa, 정확도 0.1 kPa, 해상도 0.1 kPa | 0-0.1 MPa, 정확도 0.1 kPa, 해상도 0.1 kPa |
| 포어 공기 압력 | 0-0.9 MPa, 정확도 1 kPa | 0-0.9 MPa, 정확도 1 kPa |
| 부피 변화 측정 | 0-100mL, 정확도 ±0.01mL, 해상도 0.001mL | 0-100mL, 정확도 ±0.01mL, 해상도 0.001mL |
| 세라믹 디스크 | 500 kPa의 높은 공기 입구, 미국으로부터 수입 | 미국으로부터 수입된 500kPa의 고공입 |
| 제어 방법 | 16키 엽막 키보드 + 240×128 LCD | 16키 엽막 키보드 + 240×128 LCD |
| 인수 및 처리 소프트웨어 | 데이터 로거 + 윈도우 소프트웨어 | 데이터 로거 + 윈도우 소프트웨어 |
| 특별성 | 완전 자동 분산 공기 빨래 장치 | 완전 자동 분산 공기 빨래 장치 |
| 선택 사항 | 온도 조절 시스템 (5-40 °C) | 온도 조절 시스템 (5-40 °C) |
세부 사항
적용
장점
선택 해야 할 것
테스트 요구 사항에 따라 모델을 선택합니다:
| 요구 사항 | 권장 모델 | 이유 |
| 일반 불포화 토양 (정상적인 스트레스 ≤ 400 kPa) | BTU-2U | 낮은 비용으로, 대부분의 얇은 불포화 토양 테스트에 적합합니다. |
| 깊은 불포화 토양 또는 높은 스트레스 조건 (정상적인 스트레스 > 400 kPa, 최대 3200 kPa) | BTU-2UM | 더 높은 정상 스트레스와 더 큰 수평 절단 힘 (10 kN) |
| 고 절단 강도 토양 또는 거친 토양 (절단 강도 >1.67 MPa) | BTU-2UM | 10 kN의 절단 힘은 더 큰 테스트 범위를 제공합니다. |
| 장시간 흡수 제어 (예를 들어, 미끄러짐, 배수 평형) | 두 모델 모두 (두 모델 모두 자동 빨래 장치가 포함되어 있습니다) | 장기적인 안정성 |
| 온도 효과 연구 | 임의의 온도 조절 장치 (5-40 °C) 를 갖춘 모델 중 하나 | 추가 명령이 필요해요 |
| 제한된 예산과 낮은 정상적인 스트레스 요구 사항 | BTU-2U | 더 나은 비용 성능 |
참고: 다른 표본 크기 (Ø61.8mm 이외) 이 필요한 경우 제조사로부터 맞춤 절단 상자를 주문할 수 있습니다.
프로세스 흐름
예를 들어:불포화 직접 절단 테스트 (결합된 배수, 정규 정규 스트레스 및 흡수를 제어)BTU-2U 또는 2UM를 사용해서
500 kPa의 세라믹 디스크를 공기 제거 물에 담아내고 배열하기 위해 진공을 적용합니다 (공기 거품 제거).
세라믹 디스크를 잘 밀착되도록 찌기 상자 밑에 설치하고, 빨래 선을 연결합니다.
방해받지 않은 불포화 토양을 절단하거나 Ø61.8×20mm 절단 고리를 사용하여 재형조 된 표본을 준비하십시오.
초기 물 함유량과 밀도를 측정합니다.
표본을 세라믹 디스크에 올려놓고, 엽기성 돌과 로딩 플레이트를 설치합니다.
상부 절단 상자를 조립하고 직접 절단 장치에 조립 장치를 배치합니다.
포어 공기 압력 선 (키어 박스 상단에) 과 포어 물 압력 센서 (세라믹 디스크 아래에) 를 연결합니다.
부피 변화 측정 시스템을 연결 (수수선).
표적 공기 압력 (예를 들어, 100 kPa) 을 포어 공기 압력 조절기를 통해 가집니다.
하수 선이 대기권에 열려 있습니다., 따라서 매트릭 흡수 s = ua = 100 kPa
자동 분산 공기 빨래 장치 (주기 빨래) 를 시작하여 배수가 안정화 될 때까지 부피 변화를 기록합니다.
자동 정상 부하 시스템을 통해 목표 순정 정상 스트레스 σ_net (예를 들어, 200 kPa) 를 적용한다.
전체 정상 스트레스 σ = σ_net + ua = 300 kPa
안정화 될 때까지 정상 이동을 기록하세요.
소프트웨어에서 절단 속도를 설정합니다 (예: 느린 절단에 0.02 mm/min 또는 빠른 절단에 0.8 mm/min).
절단 이동 한도를 설정 (예를 들어, 6 mm) 한다.
표준 절단 모듈 또는 빠른 절단 모듈을 선택합니다.
수평 단계 모터를 시작 하 여 깎기 상자를 이동 합니다.
소프트웨어는 수평 절단 힘, 수평 이동, 정상적인 이동, 부피 변화, 구멍 물 압력, 그리고 시간을 실시간으로 기록합니다.
그래프 절단 스트레스 이동 곡선
미리 설정된 절단 이동이 달성되거나 절단 스트레스의 뚜렷한 최고 감소 후에 자동으로 중지됩니다.
정상적인 힘을 풀고, 구멍 공기의 압력을 풀어요.
표본을 제거하고, 셰어 박스와 세라믹 디스크를 깨끗하게 합니다.
세라믹 디스크 아래의 선들을 청소하기 위해 빨래 장치를 실행하십시오.
소프트웨어는 최고 절단 스트레스 (또는 잔류 절단 스트레스) 를 계산합니다.
일정한 흡수 및 변동적 순정정상압의 경우, 효과적 스트레스 강도 매개 변수 c′와 φ′를 얻기 위해 Mohr-Coulomb 봉투를 그래프화한다.
일정한 순정정상압과 변수 흡수값을 φb로 계산한다.
테스트 보고서를 생성합니다.
요약:BTU-2U/2UM는 흡수 제어에 대해 축 변환을 사용하는 완전 자동 불포화 직진 절단 장치로 자동 확산 공기 빨래 장치와 고정도 센서가 장착되어 있습니다.2U는 일반적인 불포화 토양에 적합합니다 (최대2UM는 고 스트레스 깊은 불포화 토양 (최대 3200 kPa) 에 설계되었습니다. 둘 다 선택적 온도 제어 시스템을 지원합니다.,확장 토양, 쓰레기 매립지 덮개, 깊은 채식 및 기타 연구 분야 선택은 주로 필요한 정상적인 스트레스 범위와 절단 힘 용량에 기초해야합니다.
