제품 상세 정보:
|
|
| 원래 장소: | 메이드 인 차이나 |
|---|---|
| 브랜드 이름: | BTUTEST |
| 인증: | SGS, INTERTEK |
| 모델 번호: | BTU-RCA-1 |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 토양 검정 장비 표준은 나무상자를 수출합니다 |
| 배달 시간: | 지불 6 일 후 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹 |
| 공급 능력: | 달 당 100 세트 |
|
상세 정보 |
|||
| 최대 압력 챔버 등급: | 1.5 MPa | 셀 압력 제어 범위: | 0~0.9MPa |
|---|---|---|---|
| 셀 압력 로딩 방식: | 공압 로딩, 서보 비례 밸브 제어 | 셀 압력 정확도: | ±0.1%FS |
| 토양 표본 크기: | Φ39.1mm 또는 Φ50mm | 여자 유형: | 전자기(고전압, 고자기 여기 코일 세트 4개) |
제품 설명
1. 설명

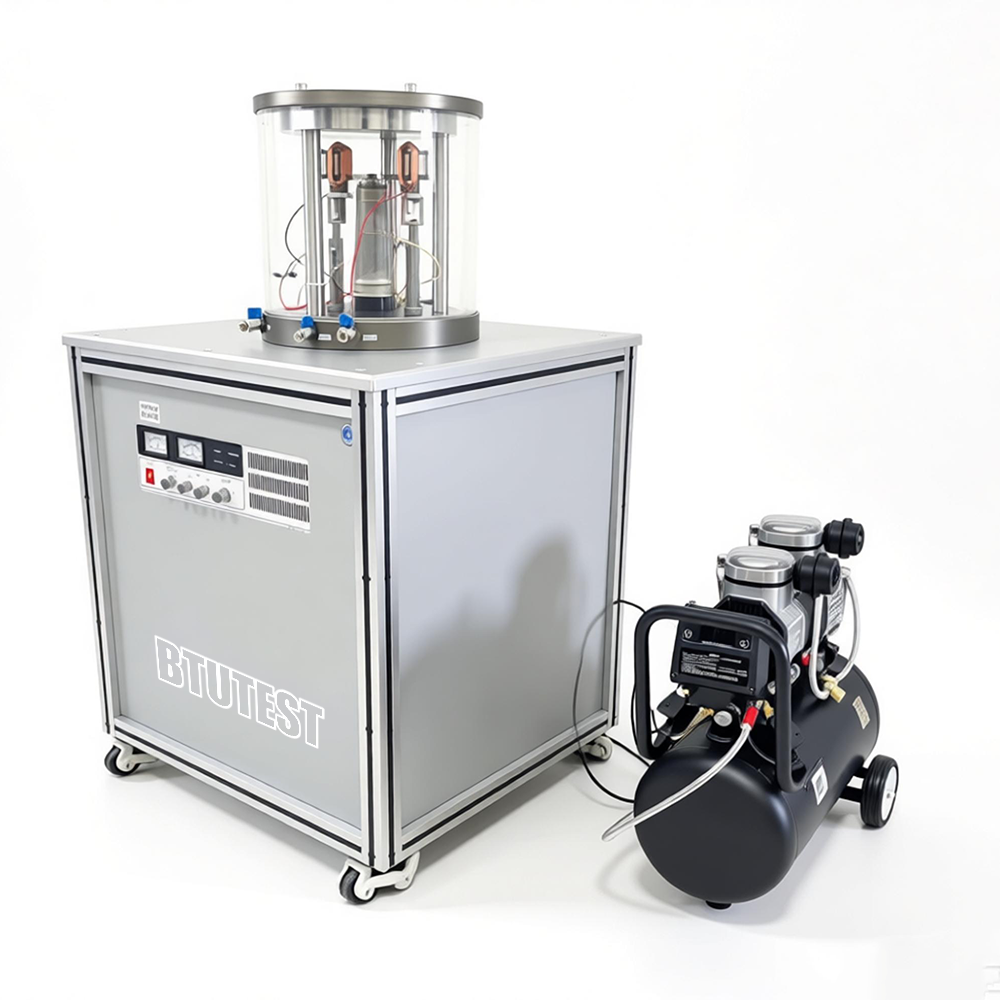

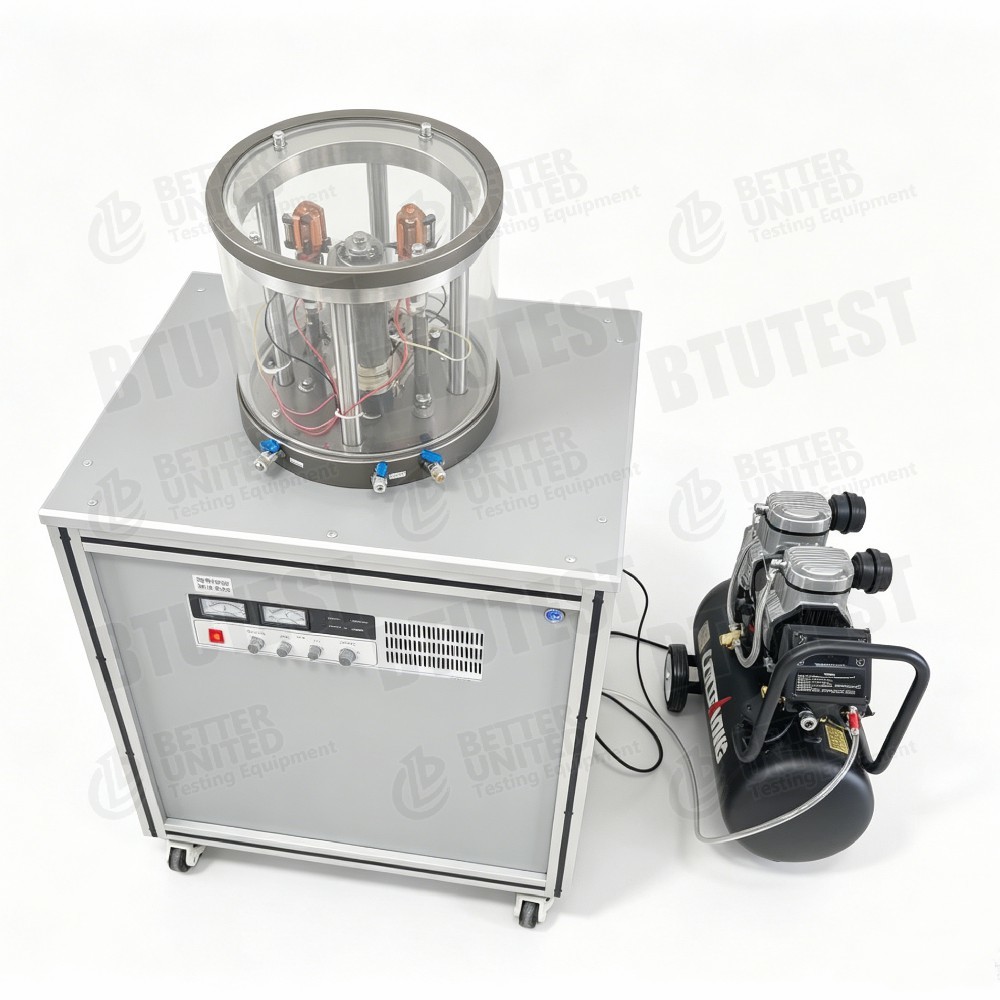

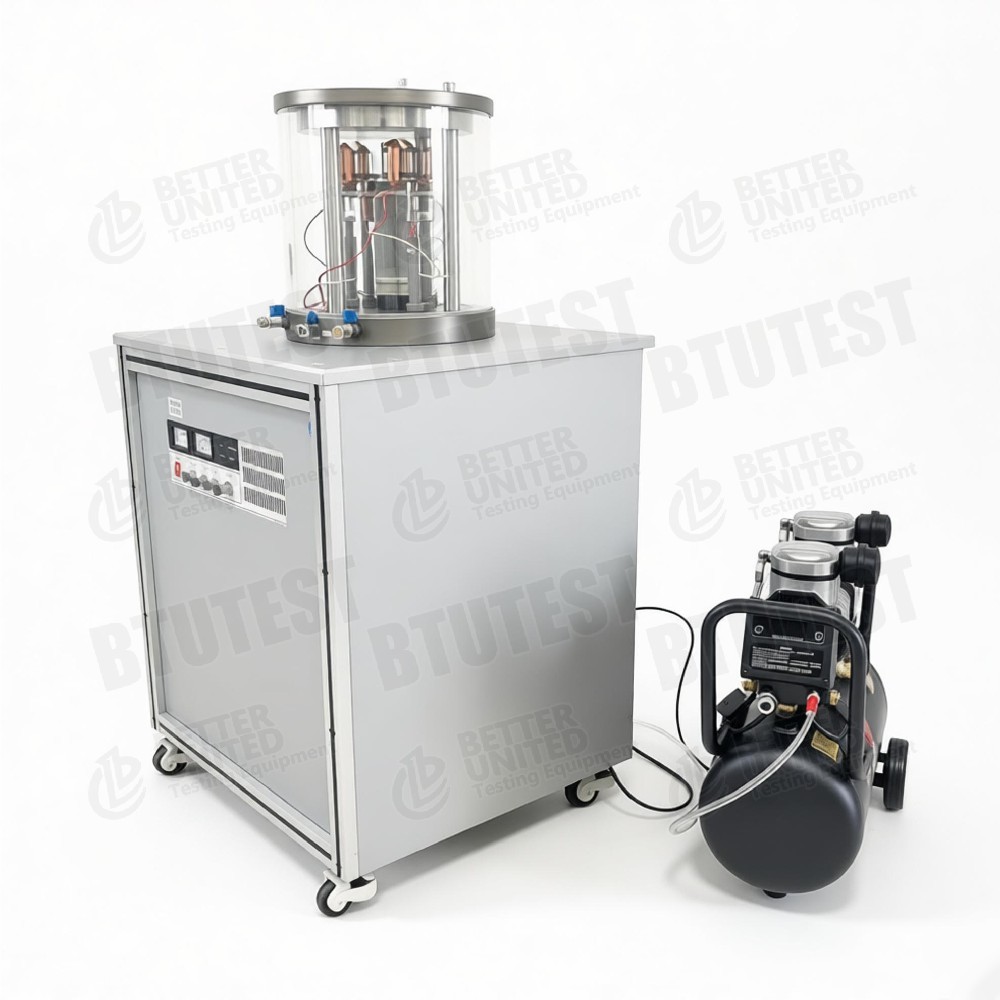

BTU-RCA-1은공진 기둥 테스트 시스템토양 시료에 반복적인 비틀림 힘을 가하여 측정하는 장치입니다.동적 탄성 계수, 전단 계수 및 감쇠비작은 변형 조건(10⁻⁶ ~ 10⁻⁴)에서의 토양. 이 시스템은 전자기 여기를 사용하며 셀 압력 및 동적 토크에 대해 완전히 컴퓨터로 제어됩니다. 포화 토양의 기존 3축 압밀과 공진 기둥 테스트를 수행할 수 있습니다.
2. 시험기준
일반 공진 기둥 테스트 사양을 기반으로 시스템은 다음 표준을 충족합니다.
•ASTM D4015(공진기둥법에 의한 전단탄성률 및 감쇠비의 표준시험방법)
•ASTM D3999(반복하중 하에서의 지반의 동특성 시험방법)
•JG/T 120-2007(중국 건설 산업 표준 - 공진 기둥 장치)
•BS EN ISO 17892-9(지반공학 실험실 테스트 - 순환 삼축 및 공진 기둥)
3. 사양
| 매개변수 | 사양 |
| 최대 압력 챔버 등급 | 1.5MPa |
| 셀 압력 제어 범위 | 0~0.9MPa |
| 셀 압력 로딩 방식 | 공압 로딩, 서보 비례 밸브 제어 |
| 셀 압력 정확도 | ±0.1%FS |
| 토양 표본 크기 | Φ39.1mm 또는 Φ50mm |
| 자극 유형 | 전자기(고전압, 고자기 여기 코일 세트 4개) |
| 최대 진동 주파수 | 300Hz |
| 변형 범위 | 10⁻⁶ ~ 10⁻⁴ |
| 가속도계 | 고정형 균형 가속도계 내장 |
| 포함된 구성 요소 | 전압 발생기, 구동 증폭기, 24비트/10kHz 고주파수 데이터 수집 장치, 교정 막대 및 교정 분동 |
| 제어 모드 | 완전 컴퓨터 제어(셀 압력 + 동적 토크) |
4. 세부사항
•압력 챔버: 최대 압력 1.5 MPa, 중저압 삼축압밀 및 포화토의 공진기둥 시험에 적합합니다.
•셀 압력 제어: 고정밀 서보 비례 밸브를 사용한 공압 부하로 0~0.9 MPa까지 자동 조절이 가능하며 정확도 ±0.1% FS
•여기 시스템: 4개의 코일 세트를 갖춘 전자기 비틀림 여기로 넓은 주파수 범위(최대 300Hz)에 대해 높은 자기장과 고전압 구동을 생성합니다.
•감지기: 평형 가속도계(고정)가 내장되어 있어 외부 부착이 필요 없으며 반복성 및 노이즈 내성이 향상되었습니다.
•데이터 수집: 24비트 분해능, 10kHz 샘플링 속도 - 작은 변형의 동적 응답을 캡처하는 데 적합합니다.
•교정 액세서리: 전단탄성계수 측정을 주기적으로 검증할 수 있도록 교정 바와 분동이 함께 제공됩니다.
•표본 크기: 일반적인 토양 유형에 대해 두 가지 표준 직경(39.1mm 및 50mm)과 호환됩니다.
5. 신청
•작은 변형률 동적 매개변수 결정: 현장 지진응답해석을 위해 변형률 범위 10⁻⁶ ~ 10⁻⁴에서 전단계수(G)와 감쇠비(D)를 측정합니다.
•기초 동적 특성 평가: 말뚝, 기계기초, 교통하중 등의 진동설계를 위한 동적 지반변수를 제공합니다.
•구성 모델 검증: 고급 구성 모델을 교정하기 위한 작은 변형률 강성 감쇠 곡선을 얻습니다.
•결합된 3축 압밀 + 공진 기둥 테스트: 먼저 3축 압밀을 수행한 후 비틀림 진동을 적용하여 압밀 응력이 동적 특성에 미치는 영향을 연구합니다.
•연구 및 교육: 지반공학 지진 공학 및 토양 역학 분야의 실험실 연구 및 시연에 적합합니다.
6. 장점
•완전 자동 제어: 셀 압력 적용, 동적 여기 및 데이터 수집이 컴퓨터로 제어되므로 작업자 오류가 줄어듭니다.
•작은 변형률에서도 높은 정밀도: 10⁻⁶까지의 변형률 범위는 토양의 최대 전단 계수(Gmax)를 정확하게 포착합니다.
•고주파 응답: 최대 진동 주파수 300Hz는 일반적인 공진 기둥 테스트 대역을 포괄합니다.
•내장 가속도계: 설치 방해를 최소화하고 테스트 반복성을 향상시킵니다.
•4개의 전자기 코일: 충분하고 균일한 여자 토크를 제공하여 순수한 비틀림 모드를 보장합니다.
•24비트 DAQ: 약한 동적 신호를 처리하기 위한 높은 해상도와 샘플링 속도.
•표준화된 교정: 교정 막대/분동이 함께 제공되어 추적 가능한 측정을 보장합니다.
7. 매개변수(한눈에 볼 수 있는 표)
8. 무엇을 선택할 것인가
| 매개변수 | 가치 / 사양 |
| 압력 챔버 등급 | 1.5MPa |
| 셀 압력 범위 | 0~0.9MPa |
| 셀 압력 정확도 | ±0.1%FS |
| 토양 표본 직경 | 39.1mm / 50mm |
| 여기 방법 | 전자기(코일 4개) |
| 최대 주파수 | 300Hz |
| 변형 범위 | 10⁻⁶ ~ 10⁻⁴ |
| 가속도계 | 균형 잡힌 내장 |
| DAQ | 24비트/10kHz |
| 포함된 항목 | 전압 발생기, 구동 증폭기, 교정 바, 교정 분동 |
BTU-RCA-1은 단일 모델 공진 컬럼 시스템이므로 모델 간 선택이 필요하지 않습니다. 그러나 요구 사항에 맞는지 확인하려면 다음 요소를 고려하십시오.
| 고려 사항 | 제안 |
| 필요한 셀 압력 ≤0.9MPa | 일반 토양(깊지 않고, 초고압이 아닌)에 적합합니다. 더 높은 셀 압력(예: >2MPa)의 경우 고압 공진 컬럼이 필요합니다. |
| 표본 크기 일치 | 직경 39.1mm 및 50mm만 지원하며 미세한 입자부터 중간 크기의 모래까지 적합합니다. 더 큰 입자에는 큰 크기의 공진 기둥이 필요합니다. |
| 주파수 요구 사항 | 최대 300Hz는 대부분의 작은 변형 공진 테스트를 충족합니다. 더 높은 주파수(예: 500Hz+)의 경우 다른 모델이 필요할 수 있습니다. |
| 3축 통합의 필요성 | 이 시스템은 기존의 3축 압밀을 지원하며 압밀 후 포화 토양 테스트에 적합하며 대부분의 토양 역학 실험실에 이상적입니다. |
| 예산 및 자동화 수준 | 완전 자동이며 DAQ, 증폭기 및 전체 구성 요소를 포함합니다. 표준화되고 효율적인 테스트가 필요한 실험실에 비용 효율적입니다. |
필요한 경우에만간단한 미소 변형 계수 테스트셀 압력이 낮은 경우 RCA‑1은 비용 효과적인 선택입니다. 불포화 토양 테스트 또는 매우 넓은 주파수 범위의 경우 확장 구성에 대해 제조업체에 문의하십시오.
9. 프로세스 흐름
다음은 일반적인 작업에 대한 표준화된 절차입니다.공진 기둥 테스트BTU-RCA-1을 사용한 (압밀화 후 비틀림 공명):
1단계: 표본 준비 및 설치
• 필요한 크기(직경 39.1mm 또는 50mm)에 따라 교란되지 않거나 개조된 포화 토양 표본을 준비합니다.
• 3축 압력 챔버에 시편을 설치합니다. 간극압 센서와 배수관을 연결합니다.
• 상단 여기 장치를 장착합니다(전자기 코일 세트가 사전 설치되어 있음).
2단계: 시스템 채우기 및 포화
• 챔버와 라인을 공기가 제거된 물로 채우고 기포를 제거합니다.
• 소프트웨어는 자동으로 배압 포화를 수행하고 B 값을 측정합니다(B≥0.95는 완전 포화를 나타냄).
3단계: 3축 통합
• 목표 셀 압력(0~0.9 MPa) 및 압밀 시간/배수 안정성 기준을 설정합니다.
• 소프트웨어는 자동으로 셀 압력을 적용하고 부피 변화/간극 압력 소산을 기록하여 등방성 또는 이방성 압밀을 완료합니다.
4단계: 공진 컬럼 테스트 준비
• 압밀 후 배수 밸브를 닫아 배수되지 않은 상태를 유지하십시오.
• 소프트웨어는 자동으로 표본 형상을 식별하고 가속도계 영점 조정 및 시스템 자체 검사를 수행합니다.
5단계: 여기 및 주파수 스윕
• 여기 전압(드라이브 증폭기의 출력)과 주파수 스윕 범위(예: 10~300Hz)를 설정합니다.
• 전자기 코일은 주기적 비틀림 힘을 적용합니다. 가속도계는 응답을 모니터링합니다.
• 소프트웨어는 자동으로 주파수를 스윕하고 식별합니다.공진 주파수(피크 가속 응답에 해당하는 주파수).
6단계: 전단 계수 및 감쇠비 계산
• 공진 주파수, 시편 치수, 관성 모멘트 등을 바탕으로 소프트웨어는전단 계수 G현재 셀 압력에서.
•감쇠비 D공진 피크로부터 반전력 대역폭 방법을 사용하여 계산됩니다.
• G-γ 및 D-γ 감쇠 곡선을 얻기 위해 다양한 변형률 수준에서 측정을 반복할 수 있습니다(여기력을 변경하여).
7단계: 세포 압력 또는 균주 수준 변경
• 필요한 경우 셀 압력을 언로드하거나 다른 셀 압력으로 변경하고 4-6단계를 반복하여 다양한 응력 조건에서 동적 매개변수를 얻습니다.
8단계: 테스트 종료 및 데이터 처리
• 소프트웨어는 모든 스윕 곡선, 공진 주파수, G 및 D 값을 자동으로 저장합니다.
• 후처리 모듈은 Gmax, 감쇠비 대 변형률 또는 셀 압력 차트를 포함한 테스트 보고서를 생성합니다.
9단계: 청소 및 유지 관리
• 셀 압력을 내리고 압력 챔버를 배출한 후 표본을 제거합니다.
• 라인과 압력 챔버를 청소하십시오. 센서와 코일을 검사하십시오.
참고: BTU-RCA‑1 소프트웨어는 마법사 기반 인터페이스를 제공합니다. 대부분의 단계는 원클릭 작업으로 자동으로 실행될 수 있습니다.
견적, 표준 구성 목록 또는 다른 공진 컬럼 시스템과의 비교가 필요한 경우 추가 정보를 제공하십시오.
