자동 서보 제어 단순 전단 장치

제품 설명

                                        자동 세르보 제어 간단한 깎기 장치

설명

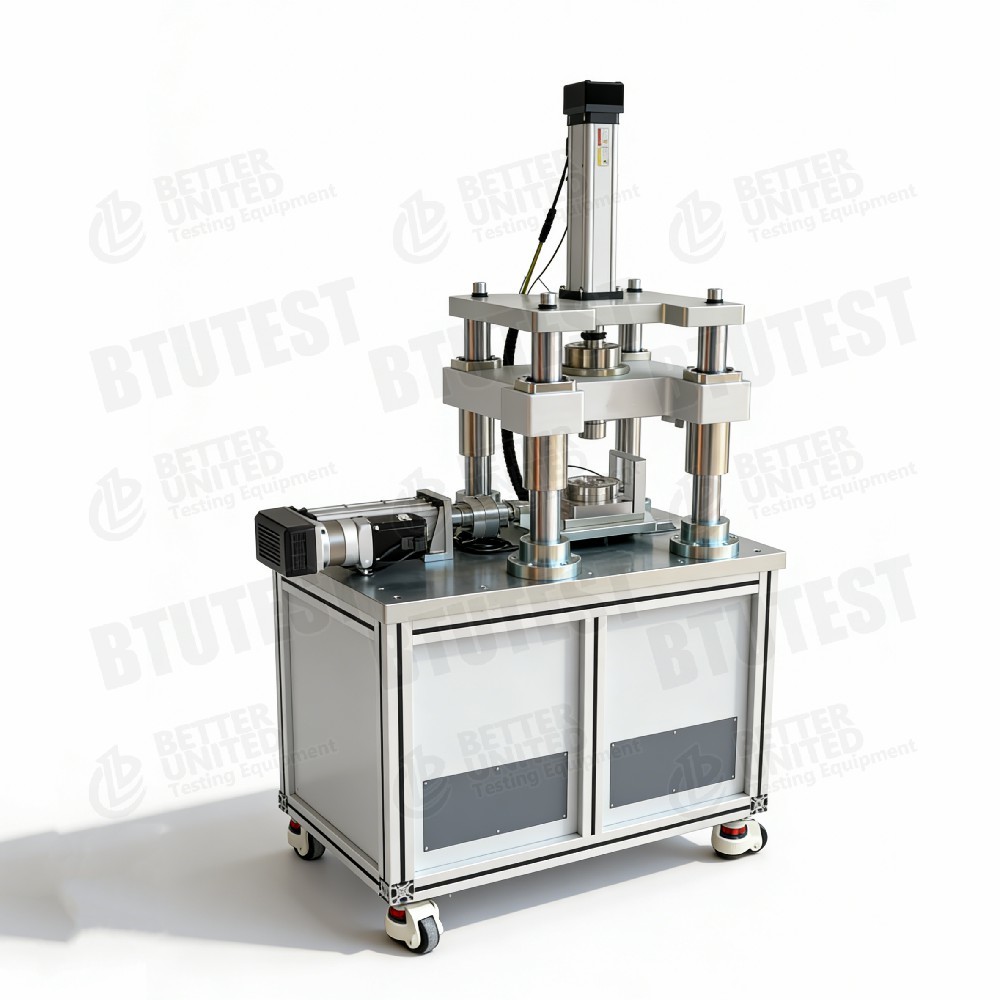

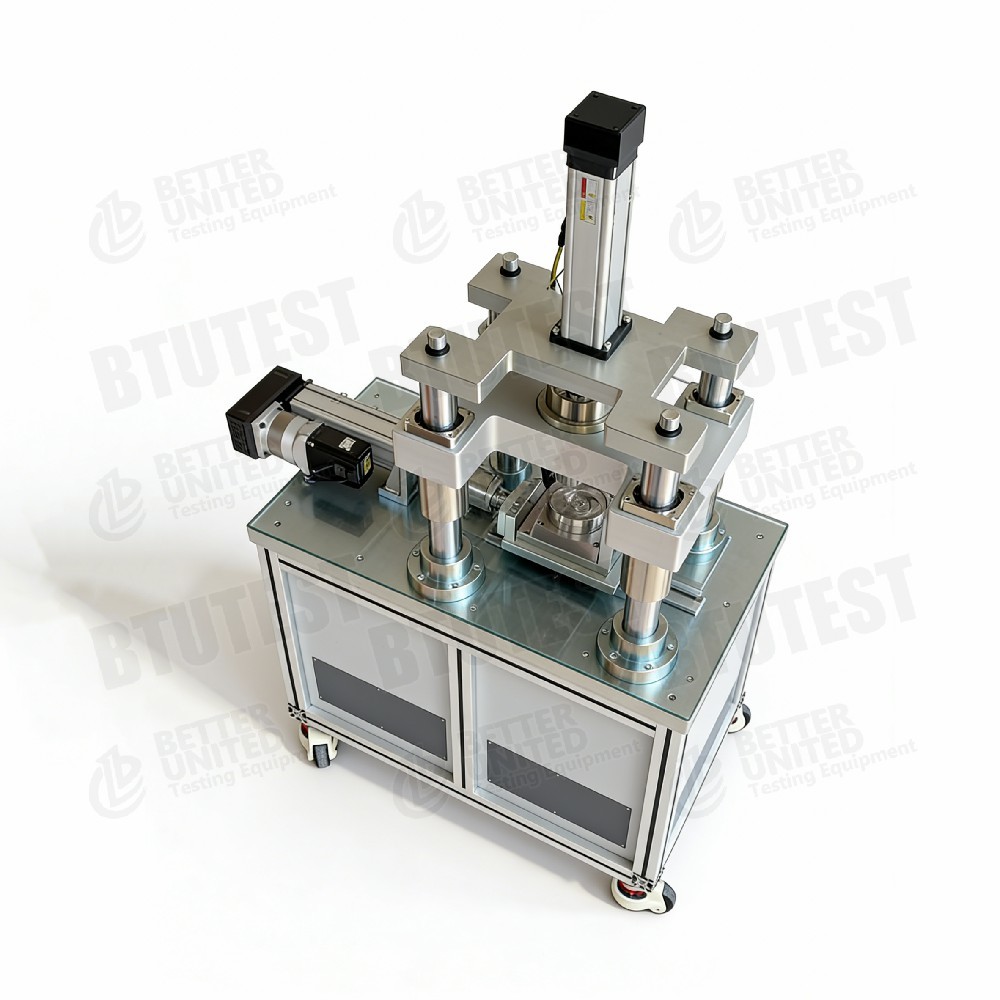

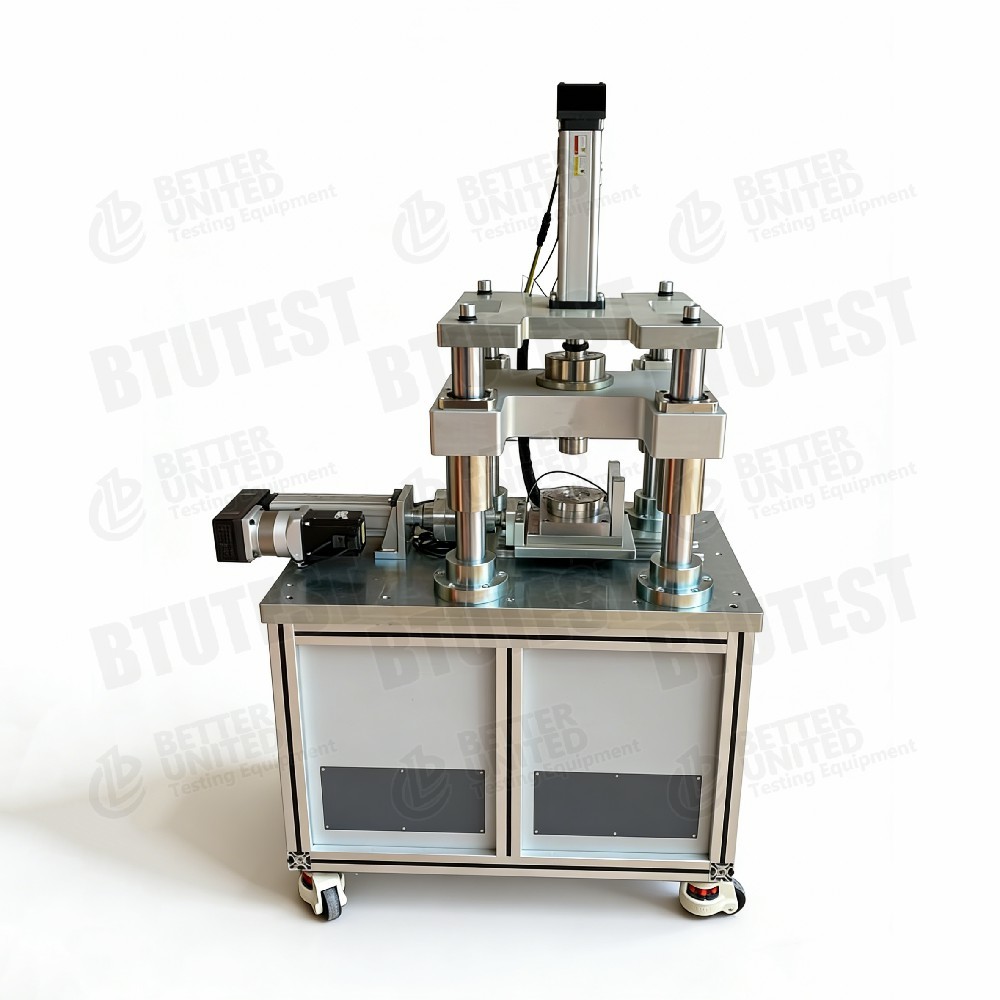

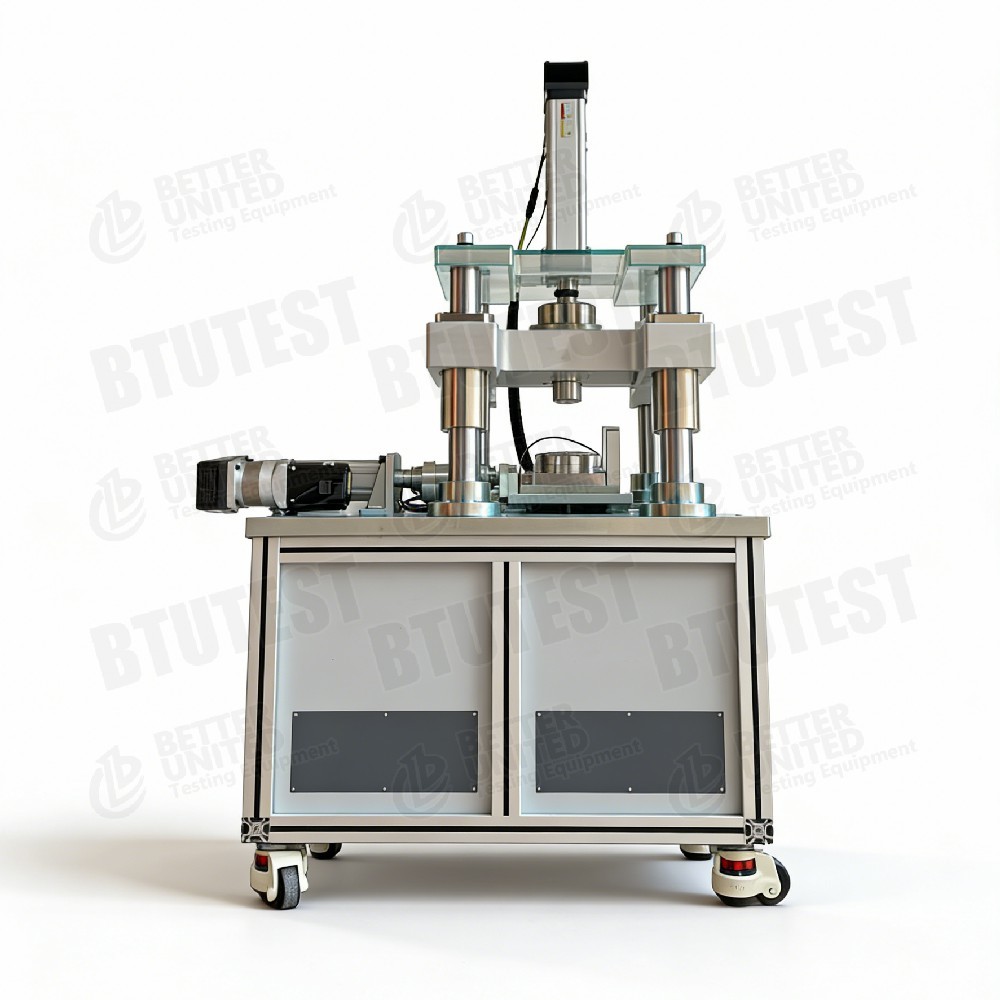

이 장비는BTU완전 자동으로 제어되는 단순 절단장치, 다음 모델에서 사용할 수 있습니다:

• BTU-DSSA-1: 표준 (정적)
• BTU-DSSA-2: 동적 (X 방향의 순환 동적 부하)
• BTU-DSSA-3: 3차원 + 동적 부하

이 시스템은 주로 다음으로 구성됩니다.

• 주 프레임 (부하 프레임을 제공하는)
• 수직 서보 모터 로딩 시스템 (0 ∼ 10 kN)
• 수평 서보 모터 로딩 시스템 (0 ∼ 10 kN)
• 30개의 단순한 썰매 겹치기 반지 (썰매 상자, 내부 지름 61.8mm, 각 반지 두께 2mm)
• 지원 소프트웨어 시스템

주요 기능:

• 수동적인 액티브 높이 조절
• 스트레스 조절 또는 스트레스 조절 부하
• 정적 단순 절단 시험, 절단 편차가 있거나 없거나, 배수 상태 (동속 부하) 또는 배수 상태 (동속 부피) 에서
• X 방향의 순환 동적 단순 절단 시험 (DSSA-2/3)

시험 표준 (국제)

• ASTM D6528(결합된, 수출되지 않은 단순 절단 테스트에 대한 표준 시험 방법)
• ASTM D7608(포화 된 합성 토양의 잔류 강도 ∼ 단순한 절단 변종은 덜 일반적입니다.)
• ISO 17892-9(순환 삼축 ∼ 비슷한 원칙이 적용됩니다)
• BS 1377-8(단순 절단 시험 부문)
• JGS 0563(일본의 간단한 절단 테스트 방법)

장비는 위의 표준에 명시된 절단 속도, 정상적인 스트레스, 배수 상태, 동적 부하 등에 대한 요구 사항을 충족시킬 수 있습니다.

사양

세부 사항

• 스택링 링 디자인각 2mm 두께의 30개의 반지, 내부 지름 61.8mm. 반지들은 수평적 상대적 이동을 허용하면서 자유로운 수직적 변형을 유지하며, 간단한 절단 조건을 시뮬레이션합니다.
• 마찰 조절각 반지 표면은 반지 사이의 마찰을 최소화하기 위해 표면 밀러를 사용하여 정밀하게 밀러되어 절단 스트레스 측정 정확도를 향상시킵니다.
• 배수 및 포스 압력 측정아래쪽과 위쪽의 배수 포트는 통합 및 배수 테스트를 허용합니다. 포어 압력 센서는 배수되지 않은 절단 과정에서 포어 물 압력 변화를 모니터링합니다.
• 수직 로딩 시스템 Servo 모터로 구동되는 기계적 부하 (공압 또는 수압 압력이 필요하지 않습니다), 빠른 반응, 높은 정확성. 수직 이동은 선형 인코더 (기계적 소음 없음) 로 측정됩니다.
• 수평 로딩 시스템정적 또는 동적 (순환적) 부하를 위한 세르보 모터 액추에터. 동적 모델 (DSSA-2/3) 는 X 방향에서 파형 부하 (사인스, 제곱 등) 를 적용할 수 있다.
• 제어 모드부적절한 액티브 높이 조절: 깎는 동안 일정한 부피 (부수) 또는 일정한 부하 (부수) 를 유지합니다. 스트레스 제어 또는 스트레인 제어 경로를 지원합니다.
• 3방향 부하 (DSSA-3)수직 및 수평 X 방향 외에도 Y 방향 (제3 방향) 로드를 적용하여 더 복잡한 스트레스 상태를 시뮬레이션 할 수 있습니다.

적용

• 토양의 단순한 절단 행동현장에서 순수한 절단 스트레스 상태를 시뮬레이션합니다 (예를 들어, 기초의 수평 미끄러짐, 지지벽 뒤에 있는 토양).
• 통일된 무출력 강도/통일된 배출력 강도∆ 배수 상태 또는 배수 상태에서 절단 강도 매개 변수 (c, φ) 를 결정합니다.
• 순환적 동적 부하지진, 파동, 교통 부하를 시뮬레이션하여 토양 변형과 강도 저하 (동적 단순 절단) 을 연구합니다.
• 불포화 토양 검사(부족되지 않은 액세서리가 필요합니다.) 줌이 절단 강도에 미치는 영향을 연구하십시오.
• 부드러운 토양 및 포화 모래액화 가능성 평가, 순환 부드러운 행동.
• 경사 안정성 및 기초 설계실제 스트레스 경로와 더 일치하는 강도 매개 변수를 제공합니다.

장점

• 완전 자동 서보 제어수직 및 수평 축 모두 서보 모터 폐쇄 루프 제어, 높은 로딩 정확성, 빠른 응답을 사용합니다.
• 30개의 겹치기 고리- 일반적인 직사 깎기와 비교하면, 단순한 깎는 토양의 연속적 변형을 보다 현실적으로 시뮬레이션하고, 스트레스 농도를 피하고, 큰 깎는 이동을 허용합니다.
• 소 마찰 반지정밀 바닥 표면은 반지 간 마찰을 줄여 절단 스트레스 측정 정확도를 향상시킵니다.
• 유연한 배수/무배수 전환● 배수 밸브와 포스 압력 센서는 다른 필드 배수 조건을 시뮬레이션 할 수 있습니다.
• 동적 로딩 능력(DSSA-2/3) ∆ 동적 부하 (예를 들어, 액화, 순환 부드러운) 하에서 토양의 행동을 연구하기 위해 순환적인 간단한 절단 테스트를 가능하게합니다.
• 3방향 부하 (DSSA-3)복잡한 스트레스 경로를 시뮬레이션 할 수 있습니다 (예를 들어, 주요 스트레스 회전).
• 고정도 이동 측정선형 인코더는 소음 없는 고해상도 이동 데이터를 제공합니다.
• 통합 소프트웨어자동으로 데이터를 수집하고, 힘 시간 및 스트레스 이동 곡선을 그래프화하고, 보고서를 생성합니다.

선택 해야 할 것

테스트 요구 사항에 따라 모델을 선택합니다.

참고: 특수 표본 크기 (예: 100mm 지름) 에 대해서는 제조사로부터 주문이 필요합니다.

프로세스 흐름

예를 들어:배열된 점토 (DSSA-2) 에 대한 무수수 순환 단순 절단 시험 (DSSA-2)

• 표본 준비
  • 부딪히지 않은 토양을 잘라내거나 Ø61.8mm 절단 고리를 사용하여 재형조된 표본을 준비합니다.
  • 포화 (실공 또는 역압 포화), 초기 물 함유량 및 밀도를 측정합니다.

• 표본 설치
  • 표본을 겹치기 고리 깎기 상자에 넣고, 위쪽과 아래쪽에는 포러스한 돌과 필터 페이퍼를 넣는다.
  • 상단 캡과 포스 압력 센서를 설치하세요.
  • 셰어 박스를 주 프레임에 배치하고 수직 및 수평 로딩 막대를 연결하십시오.

• 통합
  • 목표 정상 스트레스 (예를 들어, 100 kPa) 를 적용하고, 배수 밸브를 열고, 통합을 허용합니다.
  • 안정화 될 때까지 수직 변형을 기록하십시오 (결결 완료).

• 테스트 매개 변수를 설정
  • 소프트웨어에서 테스트 유형을 선택하십시오: 유출되지 않은 (동속 부피) 순환 단순 절단.
  • 순환 부하 매개 변수: 파형 (예를 들어, 시노스), 주파수 (예를 들어, 1 Hz), 순환 스트레스 비율 (CSR), 주기의 수.
  • 정지 조건을 설정: 스트레칭 임계 (예를 들어, 5%의 이중 진폭 스트레칭) 또는 미리 설정된 사이클 수.

• 회전 깎기 시작
  • 배수 밸브를 닫으세요.
  • 수평 서보 모터는 순환 절단 스트레스 (또는 스트레스) 를 적용합니다.
  • 소프트웨어 기록 실시간: 깎는 스트레스, 깎는 스트레인, 수직 이동, 포스 압력, 사이클 번호.
  • 실시간 그래프: 절단 스트레스-스트렌 히스테리세스 루프, 포스 압력 대 사이클 수

• 정지 상태
  • 미리 설정된 사이클 수 또는 스트레인지 기준 (예를 들어, 액화 기준) 이 충족되면 자동으로 중지합니다.

• 끝 및 해체
  • 수직적인 스트레스를 풀고, 물을 배출하기 위해 배수 밸브를 열어
  • 표본을 제거하고, 장애 모드 (이 경우) 를 관찰하고, 스파킹 링과 센서를 청소합니다.

• 데이터 처리
  • 소프트웨어는 각 사이클에 대해 자동으로 계산합니다: 세칸트 절단 모듈, 완화 비율, 포스 압력 비율.
  • 회전적 스트레스 비율과 액화까지의 주기의 수 (액화 강도 곡선) 을 그래프화합니다.
  • 테스트 보고서를 생성합니다 (곡선과 매개 변수를 포함합니다).

정적 단순 절단 (DSSA-1):

• 순환 부하가 없습니다. 절단 속도는 일정합니다.
• 빗나지 않은 깎는 동안, 최대 강도 또는 잔류 강도에 이르기까지 포스 압력을 모니터링합니다.

3방향 부하 (DSSA-3):

• 수직 및 수평 X 방향 외에도 Y 방향의 부하를 적용합니다 (예를 들어, 측면 스트레스).
• 소프트웨어에서 세 방향 모두에 대한 스트레스/스트렌스 경로를 설정합니다.

요약:BTU-DSSA 시리즈의 완전 자동 서보 제어 간단한 절단 장치는 정적 단순 절단에서 주주적 동적 및 3 방향 로딩에 대한 완전한 솔루션을 제공합니다.30개의 스파킹 링 디자인, 낮은 마찰 표면 가공, 고 정밀 서버 컨트롤은 토양의 간단한 절단 행동을 연구하는 고급 장치를 만듭니다.선택은 주기적 역학 테스트 또는 복잡한 3 방향 스트레스 경로가 필요한지 여부를 기반으로해야합니다.포화 된 토양의 전통적인 무수수 단순 절개는 DSSA-1를 사용할 수 있습니다. 지진 액화 연구에는 DSSA-2가 필요합니다. 고급 구성 모델 검증은 DSSA-3에 가장 잘 제공됩니다.
