제품 상세 정보:
|
|
| 원래 장소: | 메이드 인 차이나 |
|---|---|
| 브랜드 이름: | BTUTEST |
| 인증: | SGS, INTERTEK |
| 모델 번호: | BTU-TTS-5S |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 토양 검정 장비 표준은 나무상자를 수출합니다 |
| 배달 시간: | 지불 6 일 후 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹 |
| 공급 능력: | 달 당 100 세트 |
|
상세 정보 |
|||
| 최대. 세포 압력: | 2000kPa | 최대. 축력: | 10kN |
|---|---|---|---|
| 표본 크기: | 39.1mm / 50mm (시편 캡 및 베이스) | 수중 로드셀: | 5kN / 10kN 옵션, 정확도 ±0.05% FS |
| 변위 센서: | LVDT, 범위 0-50mm, 정확도 ±0.15% FS | 축압/체적 컨트롤러: | 3MPa / 250cc |
제품 설명
1. 설명

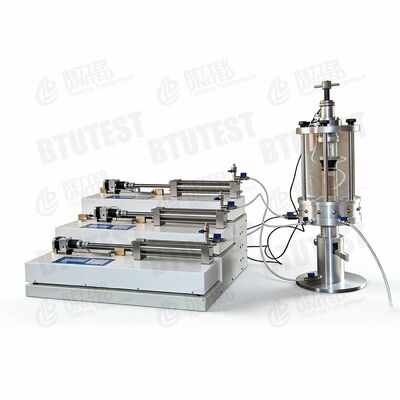

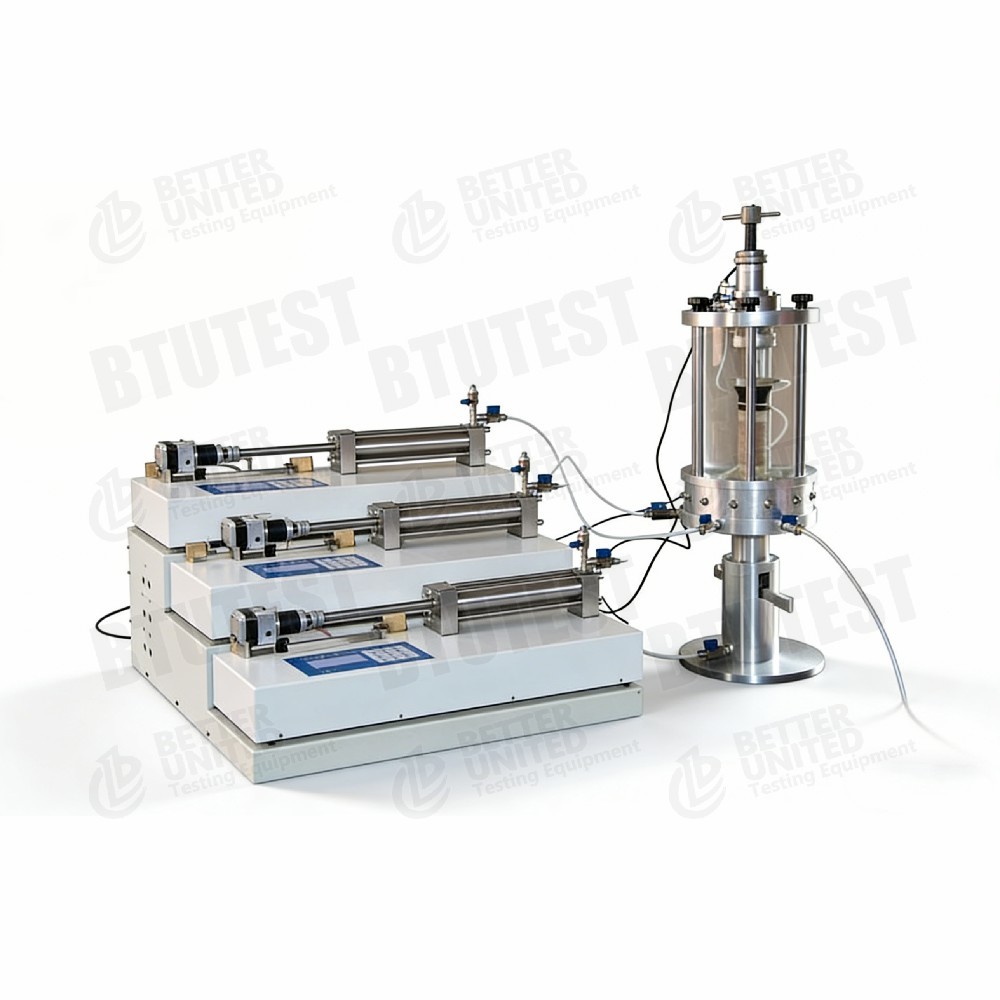

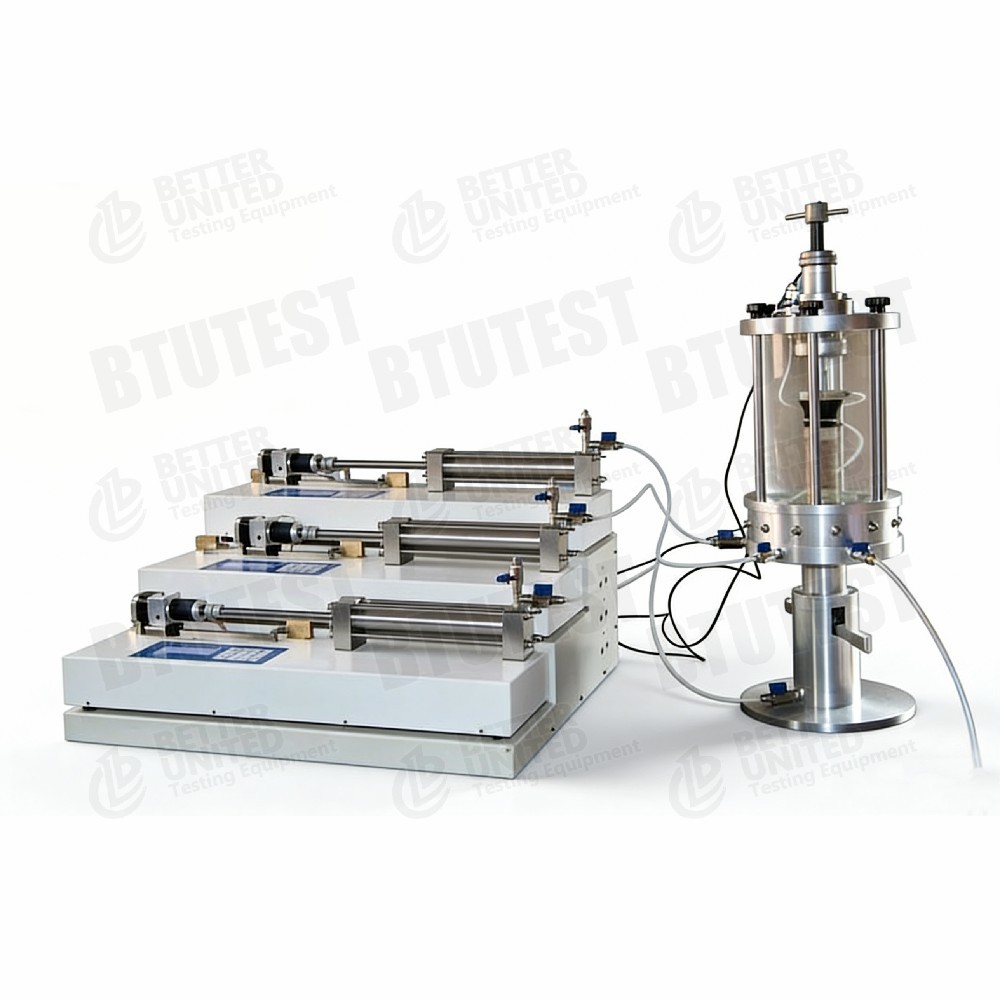

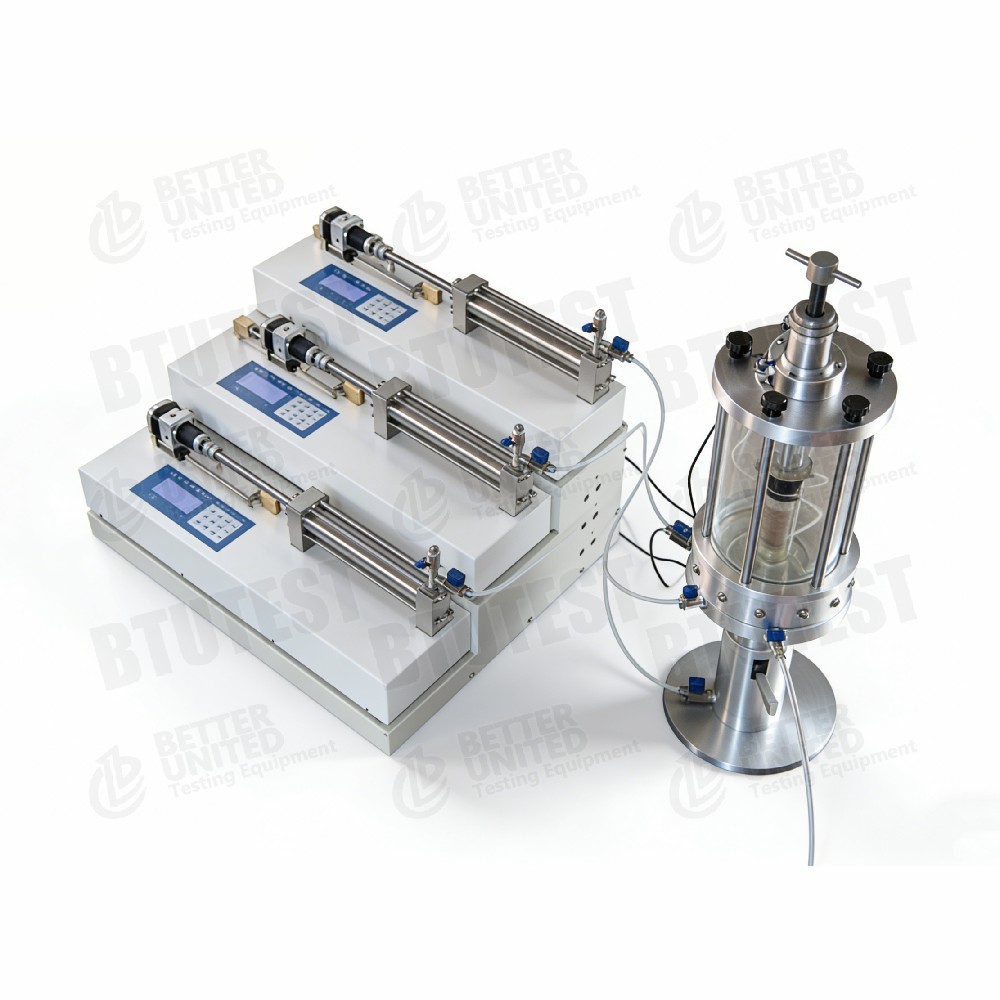

이 장비는비숍 응력 경로 삼축 장치(BTU-TTS-5S), Bishop 유형 응력 경로 압력 셀을 기반으로 설계되었습니다. 이는 복잡한 응력 경로에서 포화 토양의 기계적 특성을 연구하는 데 특히 사용됩니다. 이 시스템에는 고정밀 수중 로드 셀, LVDT 변위 센서, 다중 채널 데이터 수집 장치 및 다중 압력/체적 컨트롤러가 장착되어 포화 및 압밀에서 응력 경로 전단에 이르기까지 완전 자동 제어가 가능합니다. 소프트웨어에는 선형 응력 경로(pq 또는 st, 6개 형식), 저주파 순환 하중 및 k0 통합과 같은 고급 모듈이 포함되어 있습니다.
2. 시험기준
3.사양(매개변수)
| 매개변수 | 사양 |
| 모델 | BTU-TTS-5S |
| 최대. 세포 압력 | 2000kPa |
| 최대. 축력 | 10kN |
| 표본 크기 | 39.1mm / 50mm (시편 캡 및 베이스) |
| 수중 로드셀 | 5kN / 10kN 옵션, 정확도 ±0.05% FS |
| 변위 센서 | LVDT, 범위 0-50mm, 정확도 ±0.15% FS |
| 간극수압 센서 | 2MPa, 정확도 0.1% FS |
| 데이터 수집 장치 | BTU-DAI-10, 10채널(2디지털 + 8아날로그), 16비트 AD, RS232 |
| 축압/체적 컨트롤러 | 3MPa / 250cc |
| 배압/볼륨 컨트롤러 | 2MPa / 250cc |
| 셀 압력/부피 컨트롤러 | 2MPa / 250cc |
| 소프트웨어 모듈 | B-check, 배압 포화, 압밀, UU, CU, CD, 응력 경로(6종), 저주파 순환, k0 압밀, 센서 교정 |
4. 세부사항(기술적 세부사항)
셀 압력, 배압, 축 압력은 물론 부피 변화 측정을 독립적이고 정밀하게 제어할 수 있습니다.
5. 신청
6. 장점
7. 무엇을 선택할 것인가(선택 가이드)
| 요구 사항 | 권장 구성 | 이유 |
| 일상적인 포화 토양 UU/CU/CD 테스트 | 기본 구성 + 표준 소프트웨어 | 표준 3축 테스트 요구 사항 충족 |
| 복잡한 응력 경로 시뮬레이션(6개의 선형 경로) | 표준 응력 경로 모듈 | pq, st 선형 응력 경로를 활성화합니다. |
| 저주파 순환하중(교통/지진하중) | 선택적 고급 로딩 모듈 | 부하 제어 저주파 사이클링 지원 |
| k0 압밀 및 팽창 테스트 | 옵션 K-0 모듈 | 정지 시 측면 토압 계수를 결정합니다. |
| 더 높은 축력 필요(>10kN) | 이 모델에는 적합하지 않습니다. | BTU-TTS-20S 이상 권장 |
| 더 큰 표본 필요(>50mm) | 이 모델에는 적합하지 않습니다. | TTS-6S 이상 권장 |
| 포괄적인 교육 연구실 요구 사항 | TTS-5S + 전체 소프트웨어 제품군 | 하나의 기계로 여러 고급 테스트를 수행 |
8. 프로세스 흐름
