자동 3축 테스트

제품 설명

1. 설명

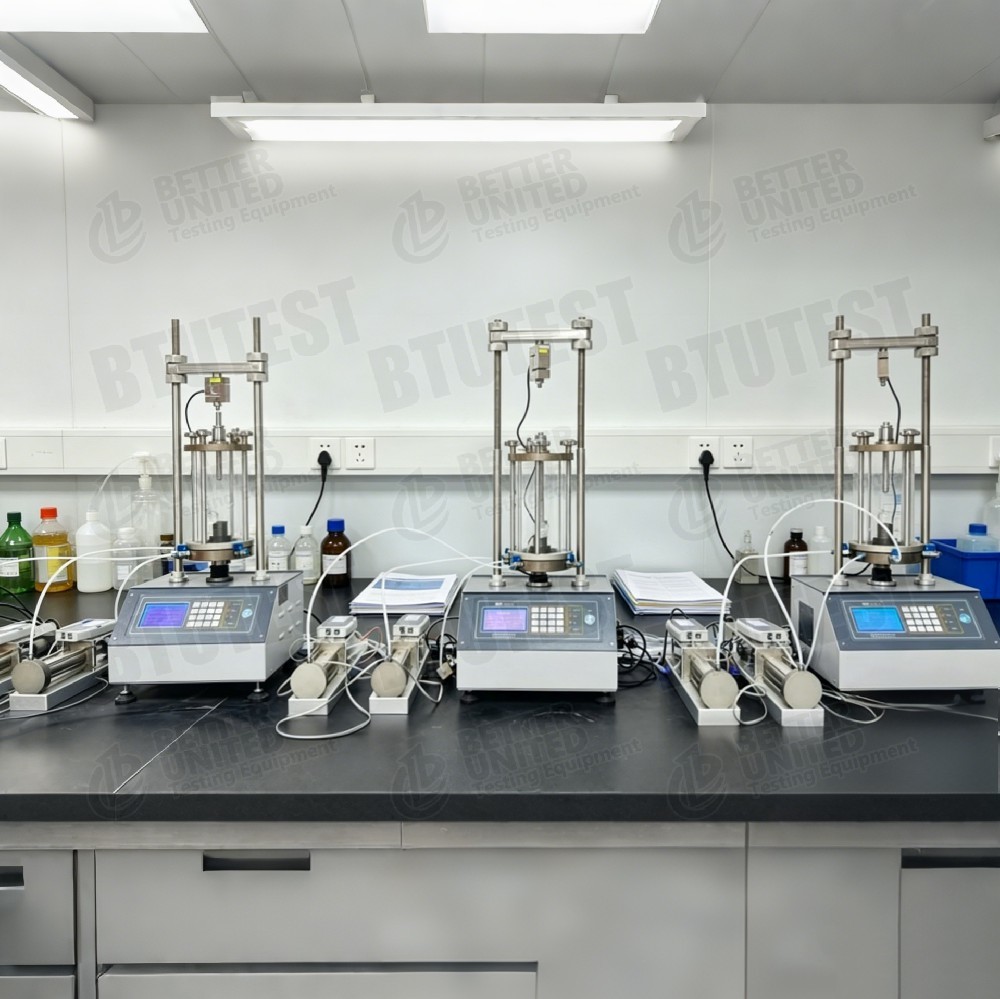

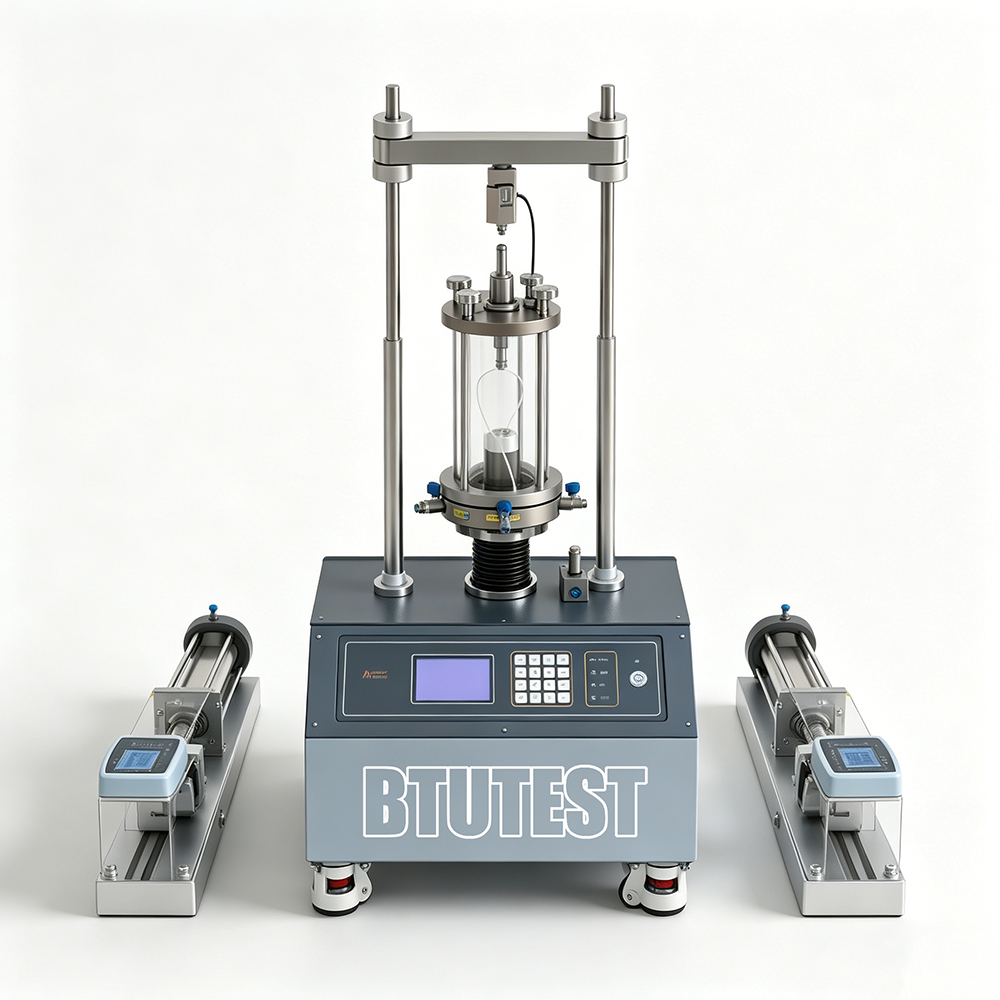

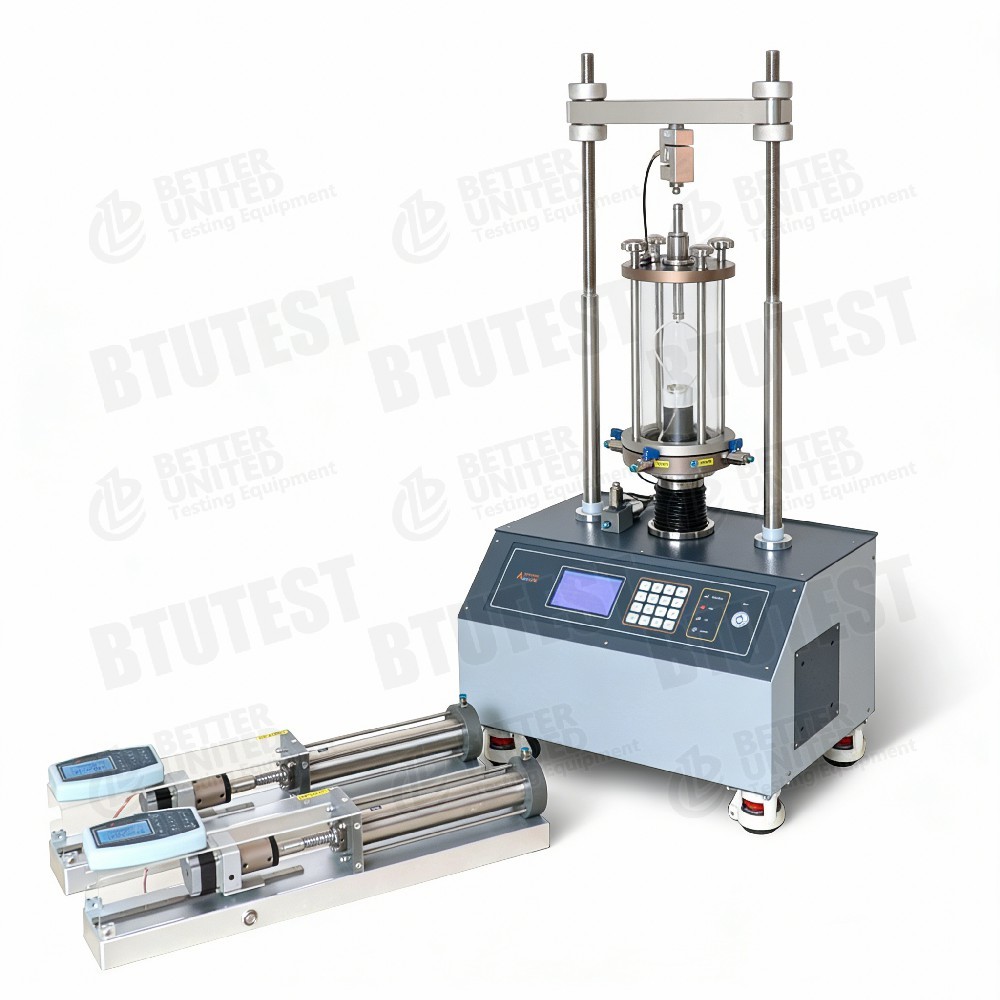

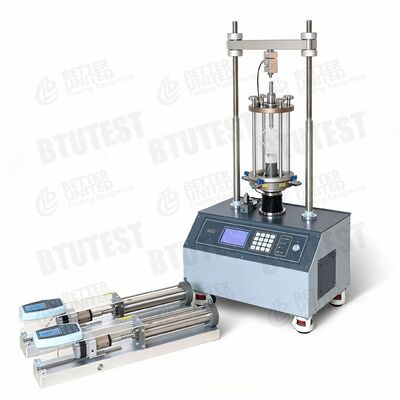

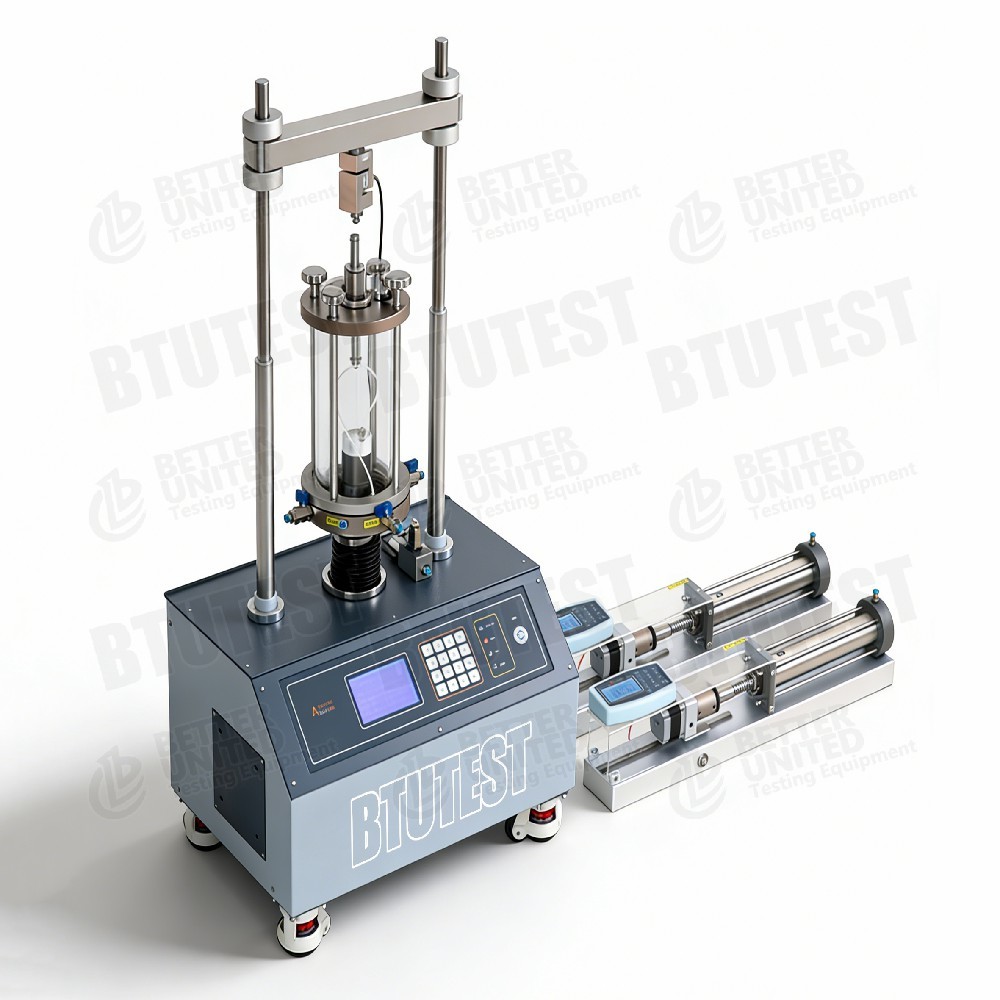

BTU-TTS 시리즈는다기능 지반공학 3축 시험 시스템다양한 응력 경로와 배수 조건에서 토양의 기계적 특성을 결정하는 데 사용됩니다. 이 시리즈에는 작은 표본부터 큰 입자의 토양 표본까지 테스트 요구 사항을 다루는 여러 모델이 포함되어 있습니다. 이 시스템은 축 하중, 셀 압력, 배압, 전단율 제어 및 데이터 수집 모듈을 통합하여 다양한 표준 3축 시험 방법을 지원합니다.

2. 시험기준

표에 표준 번호가 명시적으로 나열되어 있지는 않지만 일반적인 3축 테스트 사양을 기반으로 시스템은 다음과 같은 국내 및 국제 표준을 충족합니다.

•ASTM D4767(압밀 비배수 3축 압축 시험)

•ASTM D7181(압밀 배수 3축 압축 시험)

•ASTM D2850(비압밀 비배수 3축 시험)

•BS 1377: 파트 7(영국 표준 3축 테스트)

•ISO 17892-8(토양의 3축 전단시험)

•SL 237-1999(중국 지반공학 시험 절차) 등

3. 사양

4. 세부사항

•제어 장치: 셀 압력과 배압을 독립적으로 제어하여 고정밀 압력/체적 제어를 지원합니다.

•데이터 수집 모듈: 표준, 축력, 변위, 간극압, 부피 변화를 실시간으로 기록합니다.

•소프트웨어 기능: 다음 테스트 모듈이 포함됩니다.

◦ 배압 포화

◦ 등방성/이방성 압밀

◦ 비압밀 비배수(UU)

◦ 간극압 측정이 가능한 통합 비배수(CU)

◦ 볼륨 변화 측정 기능이 있는 통합 배수(CD)

◦ K₀ 통합

◦ 스트레스 경로 테스트

◦ 유변학적 테스트

◦ 센서 교정

◦ 후처리 및 데이터 내보내기

•공기압: 셀 및 배압을 적용하는데 사용됩니다. 모델은 2/3/6 MPa 수준을 제공합니다.

5. 신청

•지반 현장 조사: 기초토 및 노상토의 전단강도 변수(c, ψ)를 결정합니다.

•댐 재료 테스트: 거친 입자의 토양 및 암석 채우기의 3축 시험에 적합한 대형 모델(100/200)입니다.

•경사면 안정성 분석: 다양한 배수 조건에서 응력-변형률 곡선을 얻습니다.

•지하 엔지니어링: 굴착 및 적재 시 간극수압 반응을 시뮬레이션합니다.

•연구 및 교육: 토양 구성 모델의 검증 및 응력 경로 연구에 사용됩니다.

6. 장점

•넓은 하중 및 크기 범위: 10kN에서 2000kN까지, 세립토부터 매우 큰 조립토까지 덮습니다.

•초저전단 제어: 최소 0.00001 mm/min, 크리프/유변학 테스트에 적합합니다.

•고정밀 부피 측정: 최대 16000ml까지 배압 용량 조절이 가능하여 대규모 검체 배수/용량 변경 요구 사항을 충족합니다.

•완전 자동 소프트웨어 제어: 여러 표준 테스트 절차를 통합하여 인적 오류를 줄입니다.

•모듈형 디자인: 셀/배압 및 공기압의 유연한 구성; 쉬운 센서 교정.

7. 매개변수(요약)

8. 무엇을 선택해야 할까요?

시편 유형 및 테스트 요구 사항에 따른 권장 사항:

또한 간극압 측정, 체적 변화 정확도, 응력 경로 제어 기능 및 현장 압축 공기 공급에 대한 필요성도 고려하십시오.

9. 프로세스 흐름

다음은 일반적인 작업에 대한 표준화된 절차입니다.통합 비배수(CU) 테스트BTU-TTS 시리즈 사용(대부분의 단계는 소프트웨어로 자동 제어됨):

1단계: 표본 준비 및 설치

• 모델의 표본 크기(예: Φ70×H140 mm)에 따라 재성형되거나 교란되지 않은 토양 표본을 준비합니다.

• 표본 주위에 다공성 돌, 여과지, 고무막을 조립하고 삼축 셀 베이스 위에 놓습니다.

• 간극압 센서와 상부 배수 라인을 설치하고 셀을 밀봉합니다.

2단계: 시스템 채우기 및 공기 제거

• 셀과 배압 컨트롤러를 열고, 라인과 셀을 탈기수로 채우고, 기포를 제거합니다.

• 정확한 볼륨 변화 측정을 보장하려면 소프트웨어의 "라인 디에어링" 기능을 사용하십시오.

3단계: 배압 포화

• 소프트웨어에서 "배압 포화" 모듈을 선택합니다.

• 목표 배압(예: 300kPa)과 셀 압력(배압 이상 20~50kPa)을 설정합니다.

• 간극압 계수 B를 모니터링하면서 단계별 배압을 자동으로 적용합니다(일반적으로 B≥0.95는 완전 포화를 나타냄).

4단계: 등방성/비등방성 통합

• 소프트웨어에서 "통합" 모듈을 선택합니다.

• 목표 셀 압력(또는 K₀ 조건) 및 통합 시간/부피 변화 안정성 기준을 설정합니다.

• 시스템은 체적 변화와 간극압 소실을 자동으로 기록하고 압밀 로그를 생성합니다.

5단계: 전단(비배수 또는 배수)

• "전단" 모듈을 선택하고 전단 속도(예: 0.05mm/min)를 설정합니다.

• 축방향 하중을 시작합니다. 시스템은 축력, 변위, 간극압(CU) 또는 부피 변화(CD)를 실시간으로 기록합니다.

• 피크 또는 종료 조건(예: 변형률이 20%에 도달)을 자동으로 감지합니다.

6단계: 테스트 종료 및 데이터 처리

• 소프트웨어는 자동으로 로딩을 중지하고 셀 압력을 해제하며 원시 데이터(응력, 변형, 간극 압력, 부피 변화)를 내보냅니다.

• 후처리 모듈은 전단강도 매개변수(c, ψ), 탄성계수, 파손 변형률 등을 계산합니다.

• 테스트 보고서를 생성하고 Excel/PDF로 내보냅니다.

7단계: 장비 청소 및 유지 관리

• 셀 물을 배출하고 표본을 제거합니다.

• 깨끗한 선과 다공성 돌; 센서 영점 확인을 수행합니다.

다른 테스트 유형(UU, CD, 응력 경로, 유변학)의 경우 포화/압밀/전단 단계 중 배수 조건 및 제어 대상만 변경됩니다. 소프트웨어는 이에 따라 내장 마법사를 제공합니다.
