자동 3축 장치

제품 설명

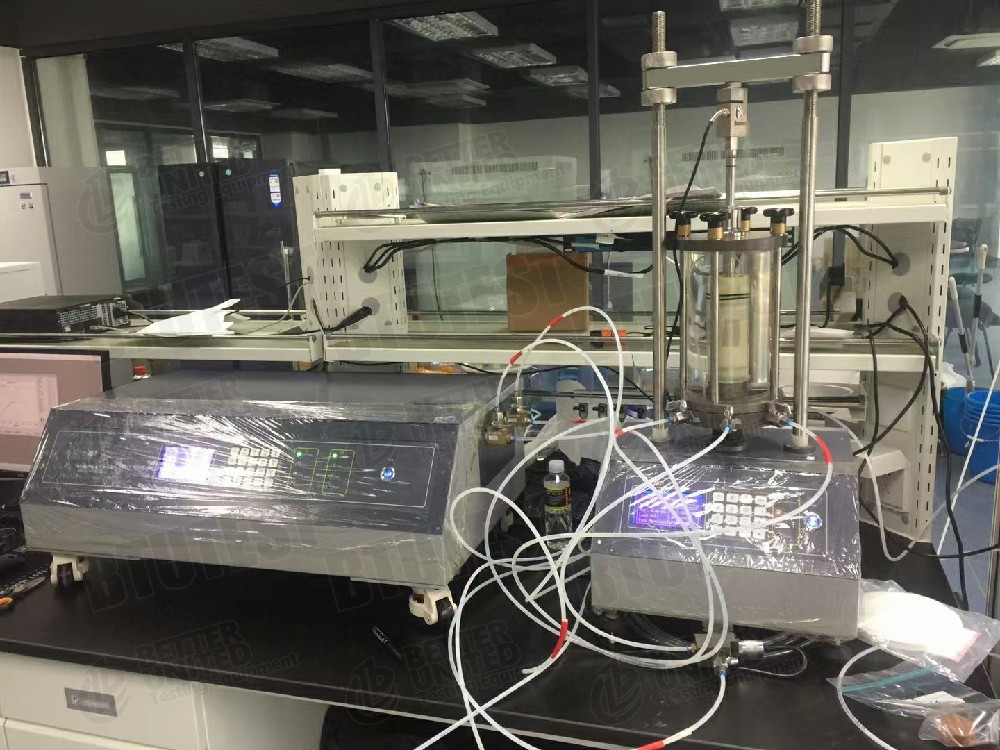

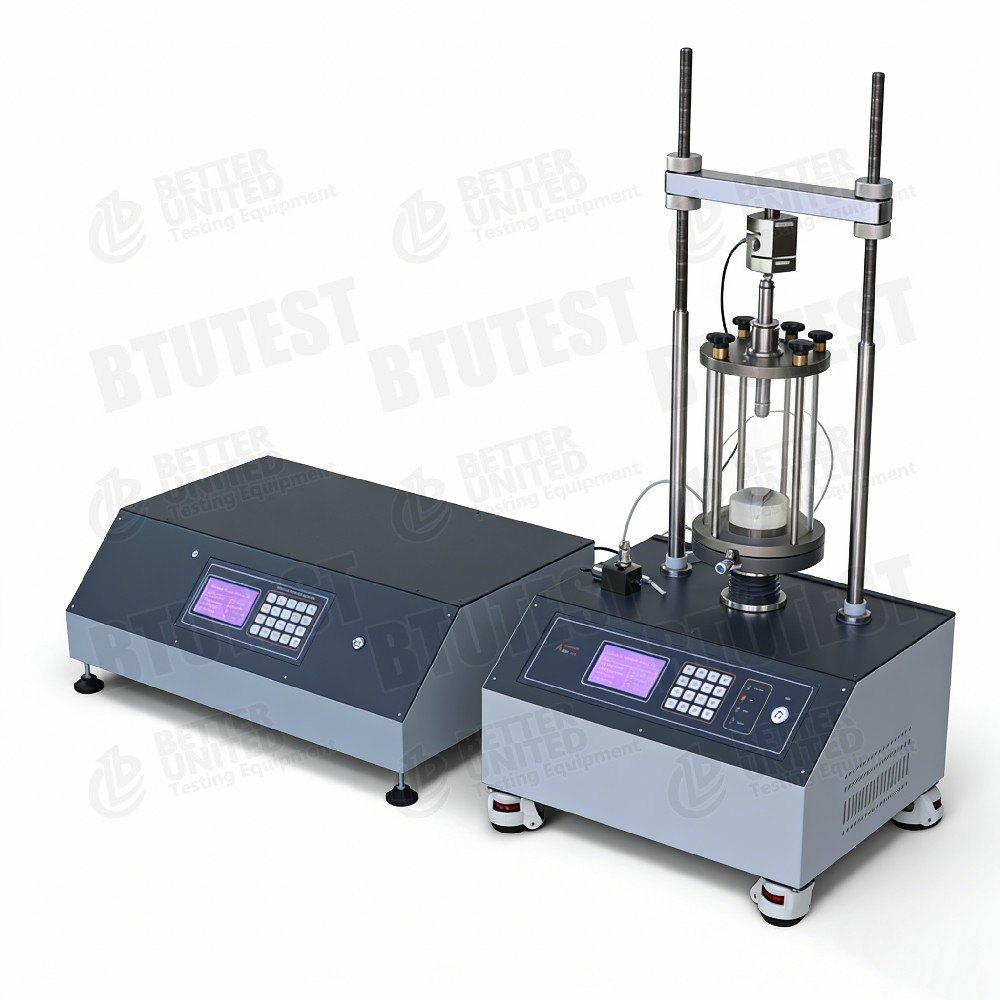

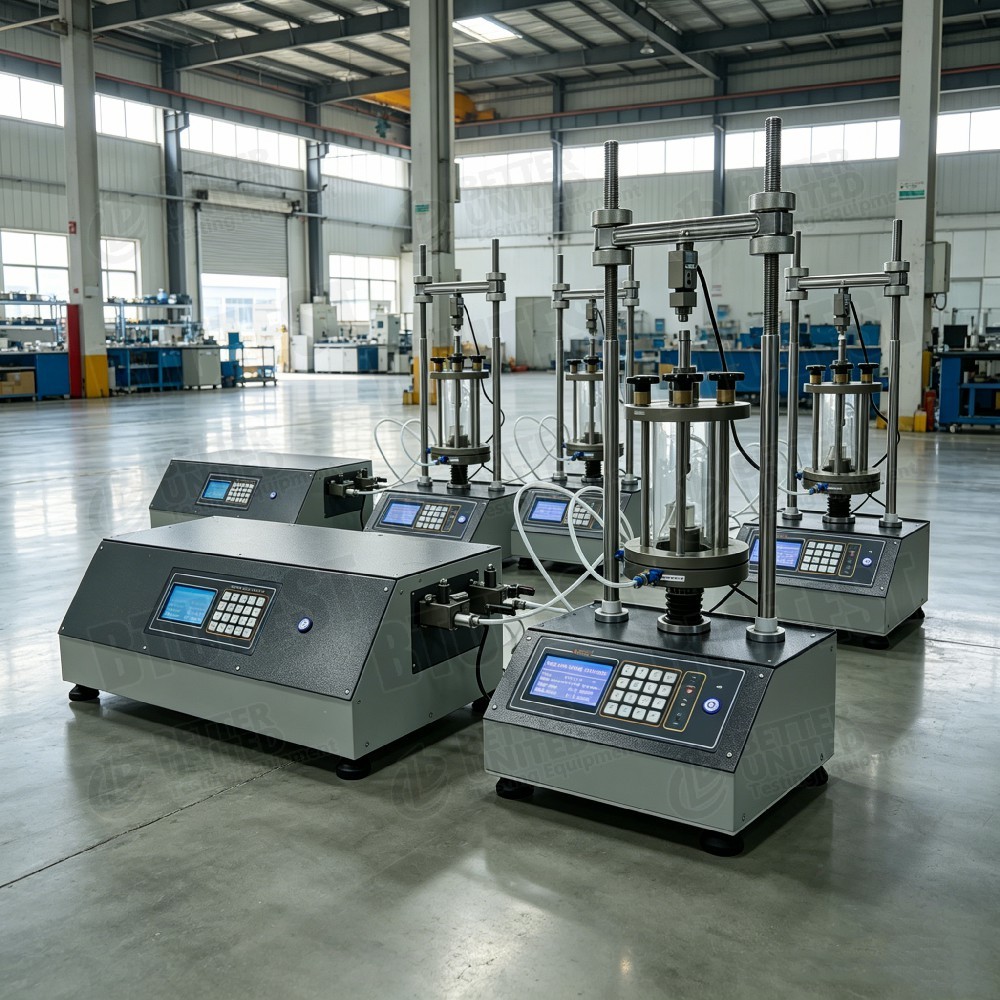

BTU-TTS 시리즈 전자동 3축 테스트 시스템

설명

• 마스터 로더
  • 견고한 트윈 컬럼 구조, 웜 기어 드라이브를 갖춘 스테퍼 모터, 저소음 및 부드러운 작동.
  • 상한/하한 보호 및 과부하 보호 기능이 내장되어 있습니다(축력이 센서 범위를 초과하면 자동 정지).
  • 축 변위 측정: 선택적으로 50mm 범위(정확도 0.003mm) 또는 100mm 범위(정확도 0.1% FS).
  • 축력 센서: 다중 범위 0‑10/25/30/50/60/100kN.
  • 제어 모드: 옵션 – 16키 멤브레인 키패드가 있는 LCD 그래픽 디스플레이 또는 5.7인치 터치 스크린.
  • 컴퓨터 연결용 USB 포트; 독립형으로 작동하거나 완전 자동화된 3축 시스템의 일부로 작동할 수 있습니다.

• 압력량 컨트롤러(PVC)
  • 가두는 압력과 배압의 정밀한 제어와 부피 변화 측정에 사용됩니다.
  • 내장형 압력 변환기 및 부피 측정(스테퍼 모터 단계 계산).
  • 일정한 압력 소스(수은 기둥, 압축 공기, 자중 등을 대체) 또는 부피 변화 게이지(분해능 0.001ml)로 독립형으로 사용할 수 있습니다.
  • 직접적인 컴퓨터 제어를 위한 USB 인터페이스.
  • 작동 매체는 공기가 제거된 물입니다.

테스트 표준(국제)

• ASTM D7012(암석의 3축 압축강도)
• ASTM D7181(토양에 대한 압밀 비배수 삼축시험)
• ASTM D4767(토양에 대한 압밀배수 삼축시험)
• ASTM D2850(토양에 대한 비압밀 비배수 삼축시험)
• ASTM D2166(무제한 압축강도)
• ASTM D5084(투과성 테스트, 선택사항)
• ISRM 제안 방법(암석 3축 시험)
• ISO 17892-8/-9(지반공학적 3축 시험)

사양

마스터 로더 모델 및 매개변수(표 1)

압력 용량 컨트롤러(PVC) 매개변수(표 2)

• 압력 정확도: ±0.1% FS
• 용량 정확도: 측정값의 0.1%
• 컨트롤러 독립 패널: 240×128 LCD, 16키 멤브레인 키패드, USB 포트
• 자동 과압 및 과용량 보호

기타 사양

• 마스터 로더 전원: 220‑240V/50Hz 또는 110V(옵션)
• 작업 환경: 0~40 ℃, 상대 습도 <85%, 강한 전자기 간섭 없음
• 3축 셀의 최대 작동 압력: 2MPa(본 설명서에 명시되어 있으며 다른 모델은 다를 수 있음)
• 인터페이스: USB, 4핀 DIN(외부 로드 셀/간극압 센서)

세부 사항

• 통합 마스터 로더 설계– 후면 패널에는 전원, USB, 외부 S형 로드셀 커넥터 및 외부 간극압 센서 커넥터(4핀 DIN)가 제공됩니다.
• 전면 패널– LCD는 전류 속도, 축 변위, 축 하중, 구속 압력, 간극 압력을 표시합니다. 16키 키패드를 사용하면 속도 설정, 시작/중지, 빠른 증가/감소, 매개변수 설정(시간, 간단한 교정)이 가능합니다.
• 빠른 포지셔닝– 로딩 플래튼을 빠르게 올리거나 내릴 수 있어 설정 시간이 단축됩니다. 자동 홈 및 리미트 스위치는 과도한 이동을 방지합니다.
• PVC 컨트롤러–
  • 자체 LCD와 키패드를 갖춘 독립 임베디드 시스템입니다.
  • 제한 및 배압을 위한 목표 압력을 설정하거나 채우기/비움을 제어할 수 있습니다.
  • 제한 및 배압 컨트롤러는 독립적입니다. 둘 다 USB 포트가 있습니다.
  • 후면 패널에는 물 입구(물 탱크로)와 출구(셀 제한/배압 포트)가 있습니다.
• 3축 셀–
  • 베이스에는 5개의 포트가 있습니다. 2개는 하단 배수/공극 압력용, 2개는 배수/제한 압력용, 1개는 상단 배압용입니다.
  • 상단과 하단은 T 볼트로 고정되어 있습니다.
  • 투명한 유기 유리 실린더, 최대 작동 압력 2MPa.
• 시편 설치– 매뉴얼에는 상세한 10단계 그림 절차(라텍스 필름 삽입, 표본 배치, 여과지, 다공성 돌, 상단 및 하단 고정, 금형 분할, 셀에 공기 제거수 채우기 등)가 설명되어 있습니다.
• 튜브 연결– 2 MPa 퀵 커넥트 피팅을 사용하십시오. 나일론 튜브를 직접 삽입합니다. 제거하려면 칼라를 안쪽으로 누르고 튜브를 당겨 빼냅니다.
• 전기 연결– 퓨즈 홀더가 있는 전원 소켓.

애플리케이션

• 기존 토양 역학 3축 테스트: UU, CU, CD, 압밀, 응력 경로 등
• 암석 3축 압축 시험(암석 시편 사용)
• 투과성 테스트(선택적 투과성 모듈 필요)
• 불포화 토양 테스트(불포화 부착물 필요)
• 크리프 테스트(0.00001mm/min의 매우 느린 속도가 지원됨)

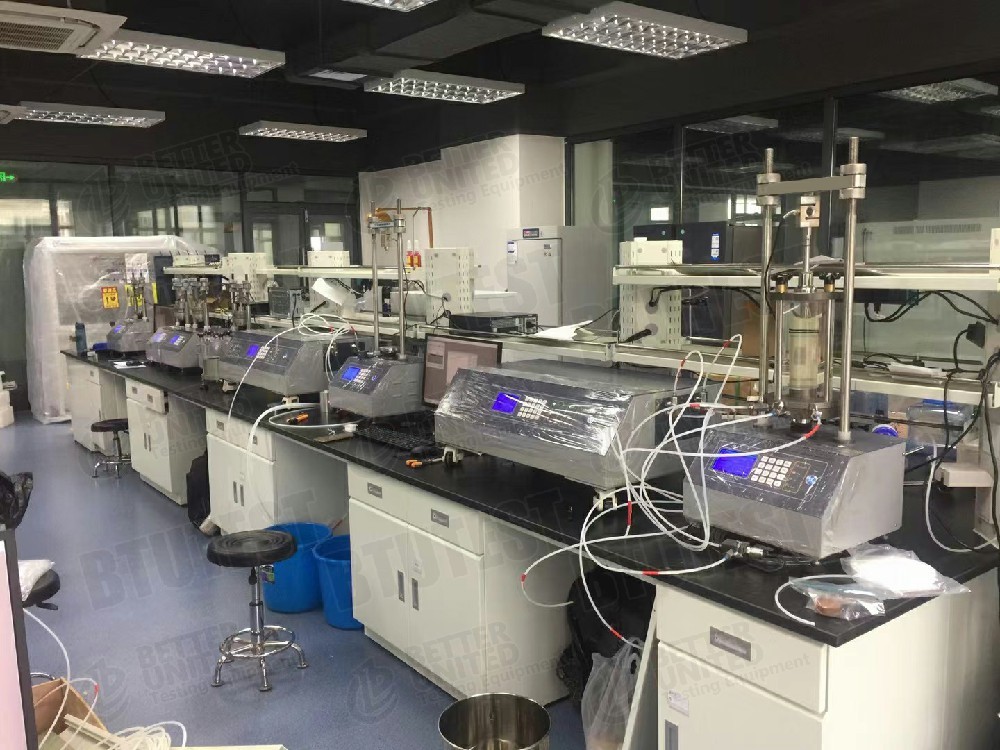

• 연구 및 교육: 대학, 연구소, 품질 검사 센터.
• 일정한 압력 소스 또는 부피 변화 게이지로 독립형으로 사용할 수 있습니다.

장점

• 모듈형 디자인– 마스터 로더와 PVC 컨트롤러는 독립적입니다. 다른 용량 시스템으로 결합하거나 별도로 사용할 수 있습니다.
• 고정밀 부피 측정– 0.001ml 분해능, 0.1% 정확도, 기존 용량 변경 튜브보다 우수합니다.
• 넓은 로딩 속도 범위– 0.00001 ~ 20 mm/min (모델에 따라 다름), 크리프부터 고속 전단까지 커버합니다.
• 큰 시료 용량– 최대 Ø300×600 mm, 거친 토양, 암석 채우기, 대구경 암석 코어에 적합합니다.
• 과부하 보호– 축력이 센서 범위를 초과하면 자동 정지; PVC에 대한 과압/과량 보호.
• 두 가지 제어 모드– 마스터 로더 옵션 LCD+키패드 또는 터치 스크린; PVC에는 자체 독립 제어 패널이 있습니다.
• USB 통신– 완전 자동화된 제어를 위해 컴퓨터에 쉽게 연결할 수 있습니다.
• 공기가 제거된 물을 사용합니다.– 수은과 같은 유해 매체를 피합니다.
• 부식 방지– 외부 부품 스토브 에나멜 도색 또는 크롬 도금.

무엇을 선택해야 할까요?

요구사항에 따라 마스터 로더 모델을 선택하십시오(표 1 참조).

압력량 컨트롤러:표준 모델은 BTU-PVC-1(2MPa/60cc)입니다. 더 높은 압력(예: 3MPa) 또는 더 큰 용량(예: 3000ml)의 경우 맞춤 주문이 필요합니다(이전 BTU-TTS-20 문서 참조).

• 기본 3축만 해당– 마스터 로더 + PVC 1개(제한); 배압은 수동이거나 추가 PVC일 수 있습니다.
• 포화도가 있는 CU/CD– 부피 변화 측정 기능이 있는 이중 PVC(제한 + 배압)를 권장합니다.
• 불포화 토양– 추가 공기압 컨트롤러와 세라믹 디스크가 필요합니다.
• 크리프 테스트– 마스터 로더 속도 범위에 매우 낮은 속도가 포함되어 있는지 확인하십시오.
• 온도 조절– 옵션 온도 제어 모듈이 필요합니다(본 설명서에는 설명되어 있지 않지만 시리즈에서는 사용 가능).

프로세스 흐름

매뉴얼의 섹션 5 "시편 설치"와 일반적인 3축 테스트 절차를 기반으로 합니다.

• 준비
  • 시편(포화 또는 불포화)을 준비하고 치수를 측정합니다.
  • 탈기수, 저수조, 라텍스 멤브레인, 여과지, 다공성 돌을 준비합니다.

• 시편 설치(10단계, 그림 14 참조)
  에이. 라텍스 멤브레인을 몰드 튜브에 삽입하고 끝을 바깥쪽으로 돌린 다음 흡입구를 사용하여 멤브레인이 튜브 벽에 달라붙도록 만듭니다.
  비. 시편을 몰드 ​​튜브에 넣습니다.
  기음. 베이스와 시편 사이에 여과지와 다공성 돌을 사용하여 삼축 셀 베이스에 몰드 튜브(시편 포함)를 놓습니다.
  디. 라텍스 멤브레인을 위로 올리고 몰드 튜브를 제거합니다.
  이자형. 고무 밴드를 사용하여 라텍스 멤브레인을 베이스에 고정합니다.
  에프. 보호를 위해 시편 주위에 분할 금형을 설치합니다.
  g. 검체 위에 여과지, 다공성 돌, 검체 캡을 놓고 고무줄로 고정합니다.
  시간. 분할 금형을 제거합니다.
  나. 투명한 셀 커버를 설치하고, 너트를 조이고, 셀에 공기가 제거된 물로 채웁니다(채우는 동안 통풍구를 엽니다).
  j. 통풍구를 닫고 누출이 있는지 확인하십시오.

• 튜브와 케이블을 연결하세요
  • 제한 PVC 출구를 셀의 제한 압력 포트에 연결합니다.
  • 배압 PVC 출구를 셀의 배압 포트에 연결합니다.
  • 기공압 센서를 셀의 기공압 포트에 연결합니다.
  • USB를 통해 마스터 로더와 PVC를 컴퓨터에 연결합니다.

• 소프트웨어 설정 및 테스트(소프트웨어 매뉴얼 참조)
  • 3축 테스트 소프트웨어를 시작하고 테스트 모듈(포화, 압밀, 전단 등)을 선택합니다.
  • 매개변수(제한 압력, 배압, 전단 속도, 정지 조건)를 설정합니다.
  • 자동 실행: 배압 포화 → B 값 확인 → 압밀 → 전단(변형 또는 응력 제어).

• 테스트 종료
  • 소프트웨어는 자동으로 데이터를 중지하고 저장합니다.
  • 제한 및 배압을 수동으로 언로드합니다.
  • 셀 배수 밸브를 열고 물을 배수하십시오.
  • 표본을 분해하고 셀과 튜브를 청소합니다.

• 데이터 처리
  • 소프트웨어는 응력-변형 곡선, 간극압 곡선, 부피 변화 곡선을 플롯할 수 있습니다.
  • 여러 구속 압력을 사용하는 테스트의 경우 자동으로 Mohr 원을 그리고 c, ψ를 계산한 다음 보고서를 생성합니다.

• 유지
  • 장기간 사용하지 않을 때에는 PVC의 물을 비워주세요.
  • LCD 화면과 빠른 연결 장치에 충격을 주지 마십시오.
  • 셀의 최대 작동 압력(본 설명서에 설명된 모델의 경우 2MPa)을 초과하지 마십시오.
