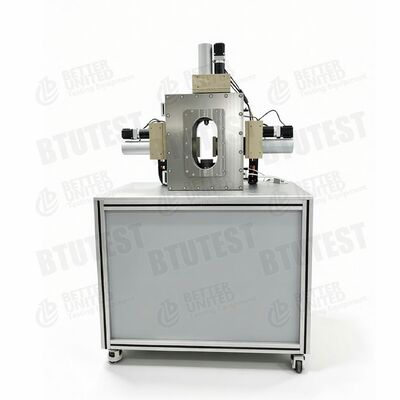

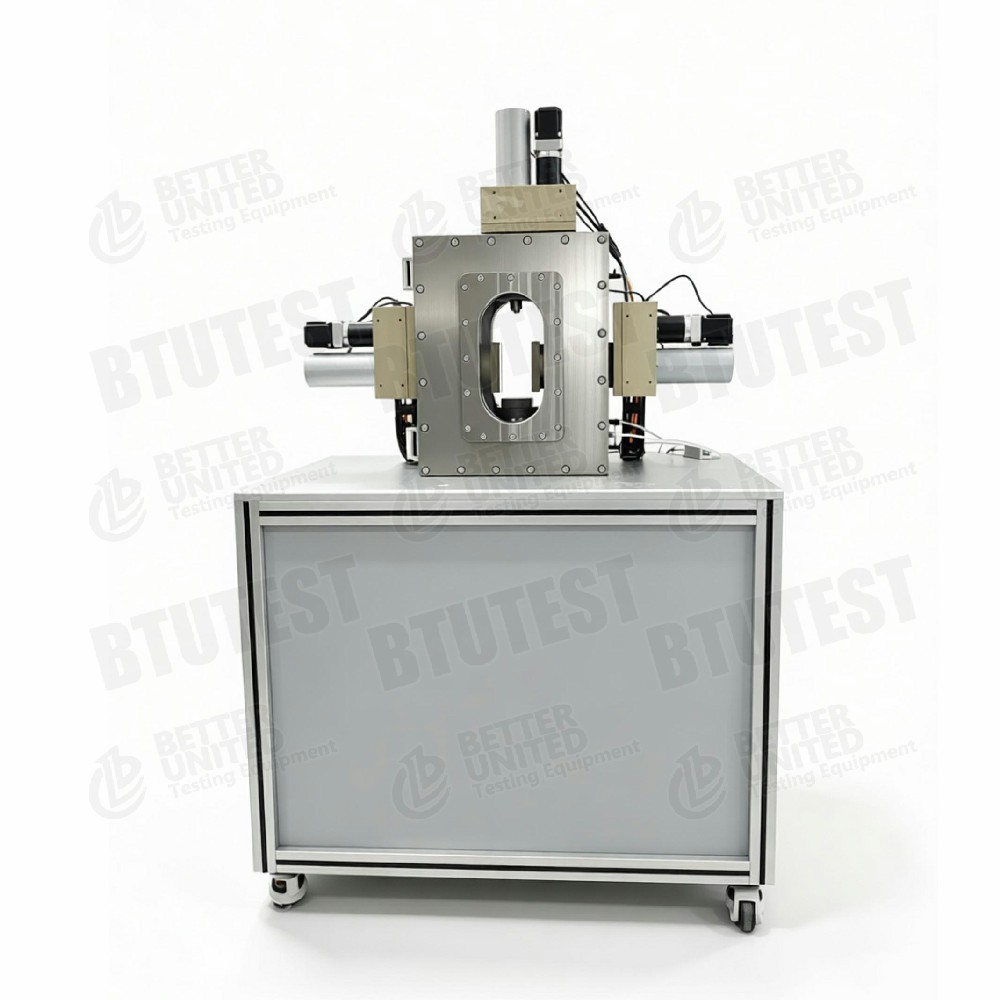

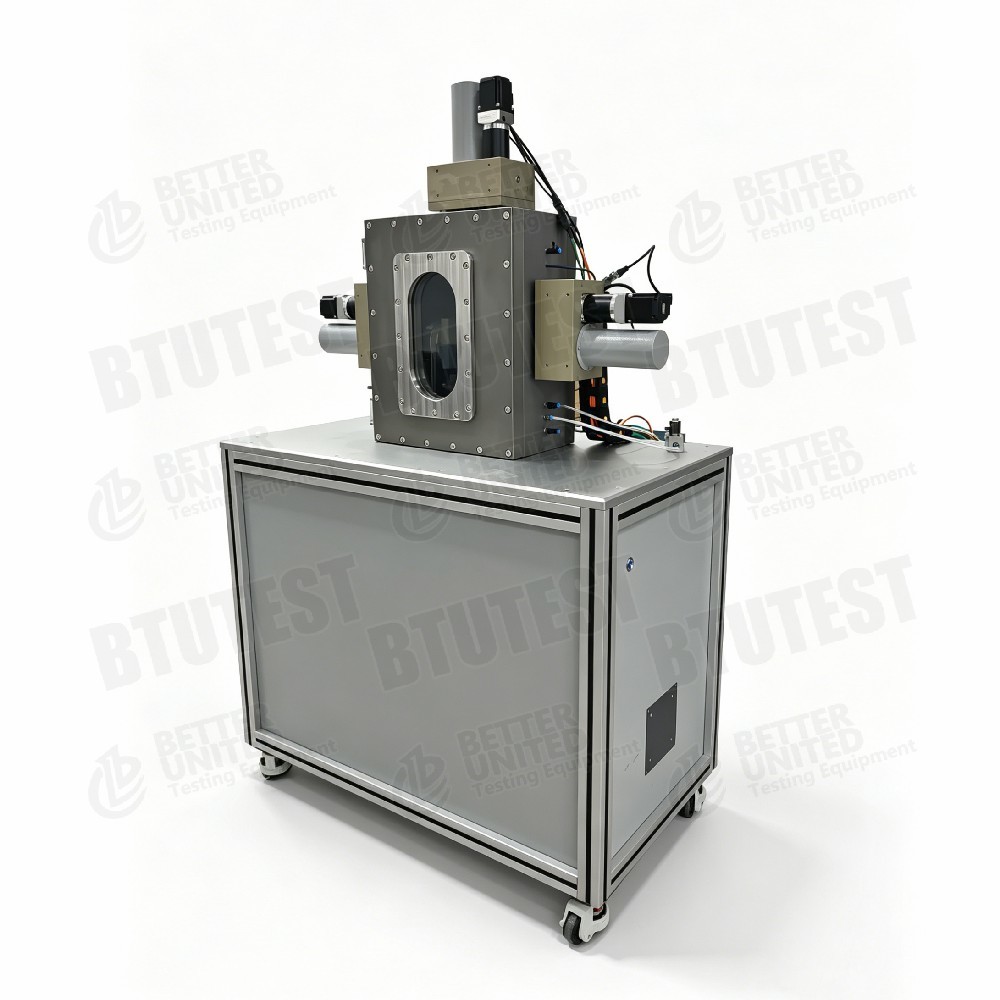

자동 진정한 3축 장치

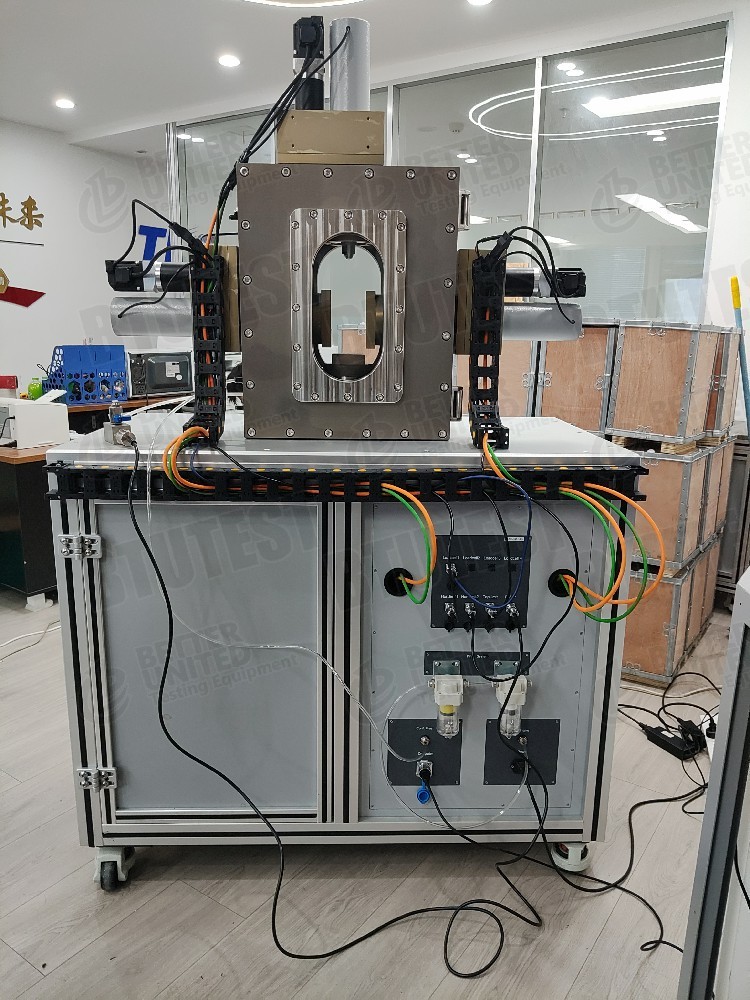

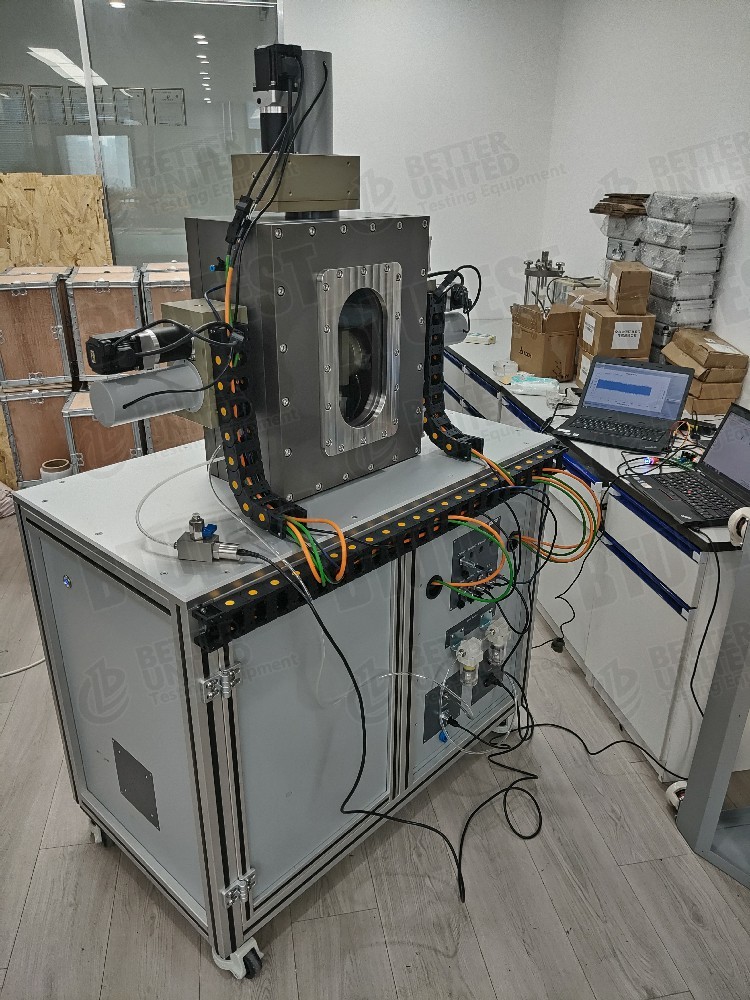

제품 설명

1설명

완전히 자동적인 진정한 삼축 장치 (다중장 결합), 모델 BTU-TTA 시리즈,고분자 표본의 3개의 서로 수직 축에 독립적인 스트레스 제어 (오픈 루프 및 폐쇄 루프) 를 적용할 수 있는 첨단 지질 기술 시험 시스템포화 된 토양과 불포화 된 토양에 대한 다양한 삼축 테스트를 지원합니다. 선택 모듈에는 투명성 테스트 (동속 머리), 벡더 요소 테스트 (P-파 및 S파),그리고 온도 조절 모듈 -30 °C ~ 90 °C, 여러 필드 (스트레스-수-열) 결합 조건에서 토양 기계적 행동을 연구 할 수 있습니다.

2시험 기준

BTU-TTA 시리즈의 완전 자동 진정한 삼축 장치 (다중장 결합) 는 다음 국제 표준의 최신 요구 사항을 충족하거나 초과하도록 설계 및 제조됩니다.

• ASTM D7181(결합된 무수수 삼축 압축 시험)
• ASTM D4767(결합된 배수된 삼축 압축 시험)
• ASTM D5084(토양의 투과성, 일정/하락하는 머리)
• ASTM D5298(부화되지 않은 토양에 대한 흡수 시험)
• ASTM D8295(Bender 요소를 이용한 절단파 속도 측정)
• ISO 17892-8(부수되지 않은 삼축 시험)
• ISO 17892-9(적절한 경우 순환 삼축 시험)

3. 사양

4세부사항

이 문서에 나열된 주요 기능은 다음과 같습니다.

• 독립적인 3축 스트레스 조절: 큐브 표본의 세 축의 각각에 대한 오픈 루프 및 폐쇄 루프 스트레스 제어 (진정한 삼축 스트레스 상태, σ1 ≠ σ2 ≠ σ3).
• 포화/포화되지 않은 삼축 시험: 불포화 또는 포화 된 토양에 대한 다양한 전통적인 삼축 시험 (예: CU, CD, UU).
• 양방향 상수형 헤드 투명성 (선택): 일정한 머리의 투명성 테스트는 구형 표본의 두 축에 수행 될 수 있습니다.
• 불포화성 균 흡수 투명성 (선택): 불포화된 표본에 동일한 흡입 조건에서 일정한 머리의 투명성 테스트.
• 벡터 요소 테스트 (선택): P파와 S파 측정
• 온도 조절 모듈 (선택): 온도 범위 -30 °C ~ 90 °C 다장 (스트레스-수-열) 결합.

5적용

• 복잡한 스트레스 경로 아래 토양의 구성 모델링 (진정한 삼축적 스트레스 상태 시뮬레이션)
• 불포화 토양 기계 (흡수 제어 강도, 변형, 투과성)
• 멀티 필드 결합 문제: 얼어붙은 토양 (실내 온도), 고온 환경, 핵폐기물 처리, 에너지 스파일 기초 등
• 안이오트로프 기계적 행동 (세 방향의 독립적 인 부하)
• 동적 모듈, 완화 비율, 썰파 속도 측정 (굽기 요소)
• 투명성 애니소트로피 연구 (다양한 방향의 수전성)

6장점

• 정말 독립적인 삼축 부하: σ1, σ2, σ3의 독립적인 제어로 현실적인 현장 스트레스 상태를 시뮬레이션 할 수 있습니다 (예를 들어 K0 ≠ K1).
• 멀티 필드 결합 기능: 선택적 온도 조절, 투과성, 흡수 조절 complex 복잡한 환경에서의 지질 기술 테스트에 적합합니다.
• 완전 자동 제어: 오픈 루프/클로즈 루프 자동 제어로 테스트 정확성과 반복성이 향상됩니다.
• 높은 통합: 하나의 시스템은 포화 / 불포화 삼축, 투과성, 굽기 요소, 온도 제어 및 기타 테스트를 수행 할 수 있습니다.
• 유연한 옵션: 사용자는 필요에 따라 투과성, 굽기 요소, 온도 조절 등을 선택하여 초기 비용을 줄일 수 있습니다.
• 불포화 토양에 적용됩니다.: 동일한 흡수 투명성 및 삼축 테스트를 지원하여 연구 범위를 확장합니다.

7매개 변수 요약

8선택 해야 할 것

•BTU-TTA-1/2: 작은 표본 (70×35×70mm) 및 제한된 예산의 기본 테스트에 적합합니다.

•BTU-TTA-3/4: 표준 표본 (70×70×140mm) 및 수중 센서가 내장되어야 하는 시나리오에 적합합니다.

•BTU-TTA-5: 불포화 토양 시험에 필요한 (포스 공기 압력 조절)

•BTU-TTA-7: 동적 부하 (5kN/5Hz) 또는 벡터 요소 테스트를 요구하는 고급 연구.

• 기본 구성: 독립적인 3축 스트레스 제어 + 포화/불포화 3축 시험 기능 (대부분의 진정한 3축 연구에 적합합니다.)
• 투명성 애니소트로피 연구: 두 축에 대한 ′′동속 머리 투명성 시험′′를 선택합니다.
• 불포화 토양의 투과성: 같은 흡수 조건에서 ′′동속 머리 투명성 시험"을 선택합니다.
• 동적 모두 / 썰파 속도: 벡터 요소 (P-파, S-파) 를 선택합니다.
• 멀티 필드 커플링 (온도 효과): 온도 제어 모듈을 선택얼어붙은 토양 또는 고온 시험에 사용되는데
• 동시에 여러 기능: 선택적 모듈은 조합할 수 있지만, 제조업체와 호환성을 확인해야 합니다.

사용자들은 연구 목표 (예를 들어 불포화 토양, 온도, 투과성 애니소트로피) 와 예산에 따라 모듈을 선택해야 합니다.

9. 프로세스 흐름

• 표본 준비: 큐브 토양 샘플을 준비합니다. (충분 또는 불충분, 필요한 경우 흡수 조절).
• 표본 설치: 샘플을 진정한 삼축 압력 셀에 배치하고 세 가지 방향 모두에 대한 로딩 피스톤과 센서 (포어 압력, 압력, 압력, 압력) 를 연결합니다.벡터 요소가 사용된다면젠더 원소 변환기를 설치합니다.
• 포화/흡수 평형(필요한 경우): 포화 된 토양의 역압 포화; 불포화 된 토양의 경우 축 변환 기법을 사용하여 목표 값에 흡수를 제어하십시오.
• 통합: 3가지 방향으로 (이소트로프 또는 안이소트로프) 초기 스트레스를 적용합니다. 배수량 / 부피 변화를 기록합니다.
• 로딩 단계:
  • 정해진 스트레스 경로 (오픈 루프 또는 폐쇄 루프) 에 따라 σ1, σ2, σ3를 독립적으로 제어한다.
  • 선택적으로 일정한 스트레스 속도 또는 일정한 스트레스 속도 로딩을 사용한다.
  • 투명성 테스트의 경우 일정한 수압 경사 아래에서 유동량을 측정한다.
  • 온도 조절 테스트의 경우 목표 온도를 설정하고 평형을 허용합니다.
• 데이터 수집: 자동으로 세 가지 방향 모두에 대한 스트레스, 스트레스, 포스 압력, 흡수, 투과성 흐름 속도, 온도, 벡터 요소 파형 등을 기록합니다.
• 폐업 및 상하: 미리 설정된 스트레스, 스트레스 또는 사이클 수에 도달했을 때 멈추고 샘플을 풀고 꺼내십시오.
• 데이터 처리: 소프트웨어는 주요 스트레스 차이, 부피 스트레스, 오차 스트레스, 투명성 계수, 절단 파동 속도 등을 계산합니다. 스트레스 경로, 스트레스 스트레스 곡선;시험 보고서를 출력합니다..
