1구 통합 장치

제품 설명

설명

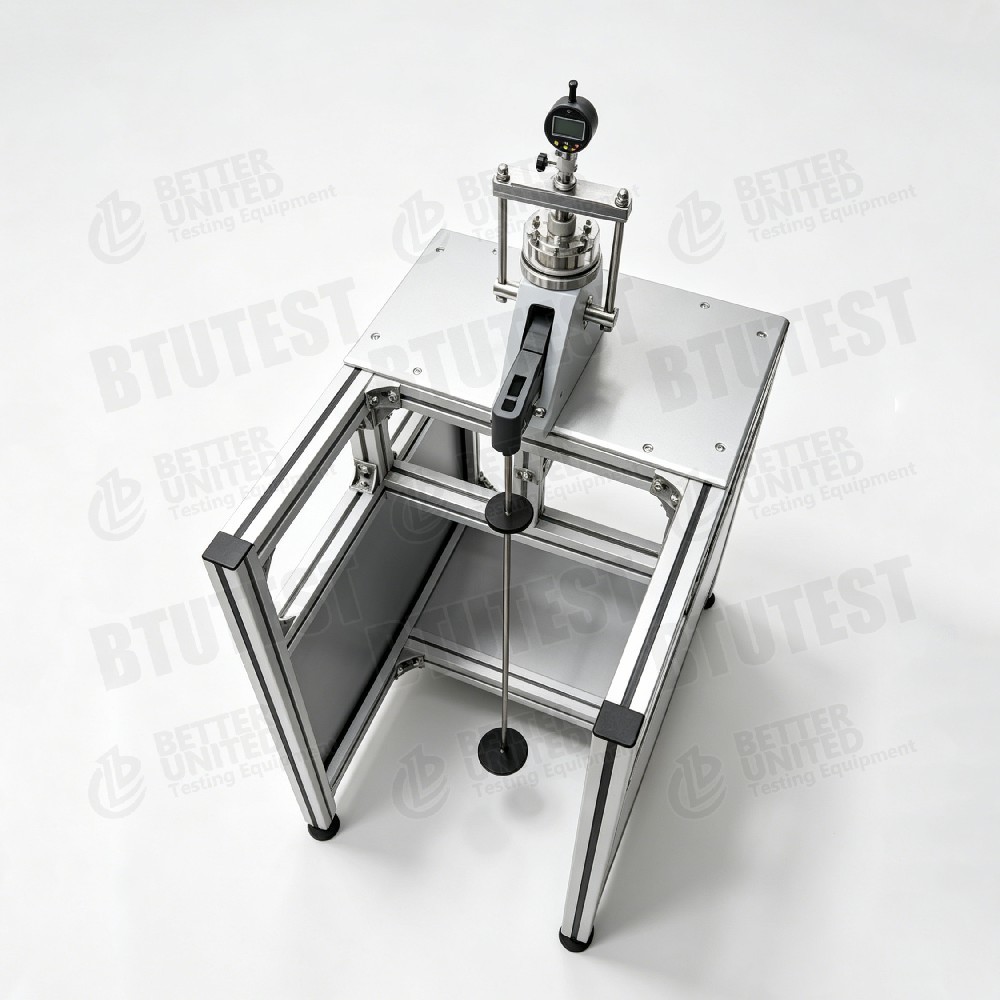

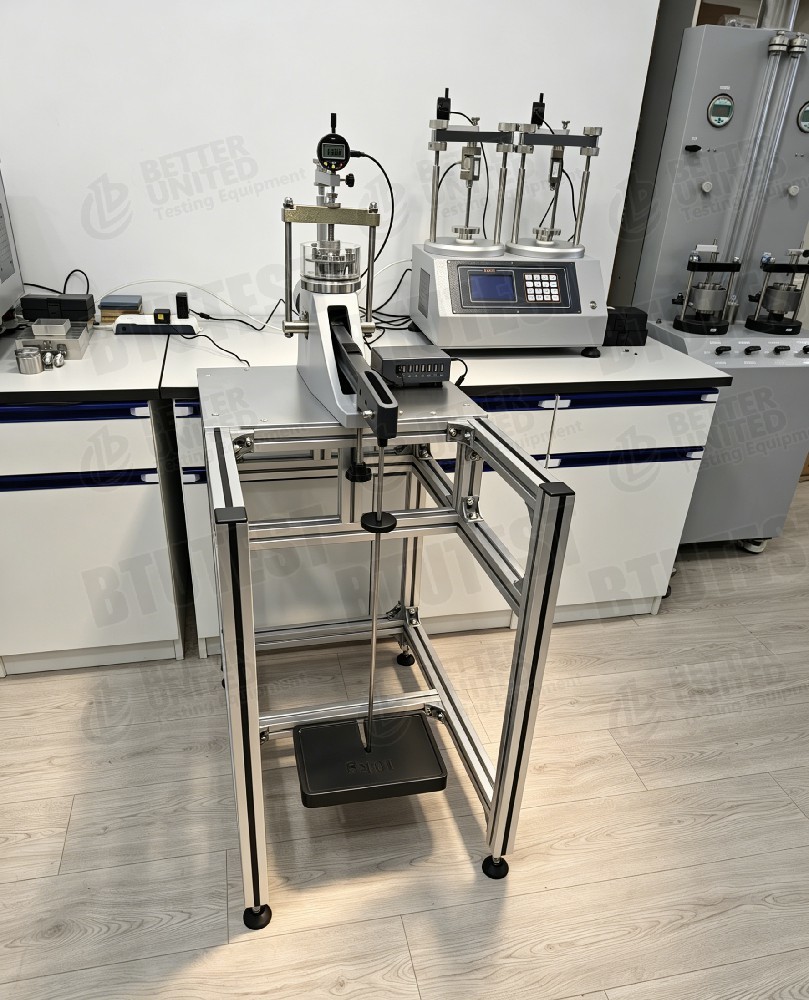

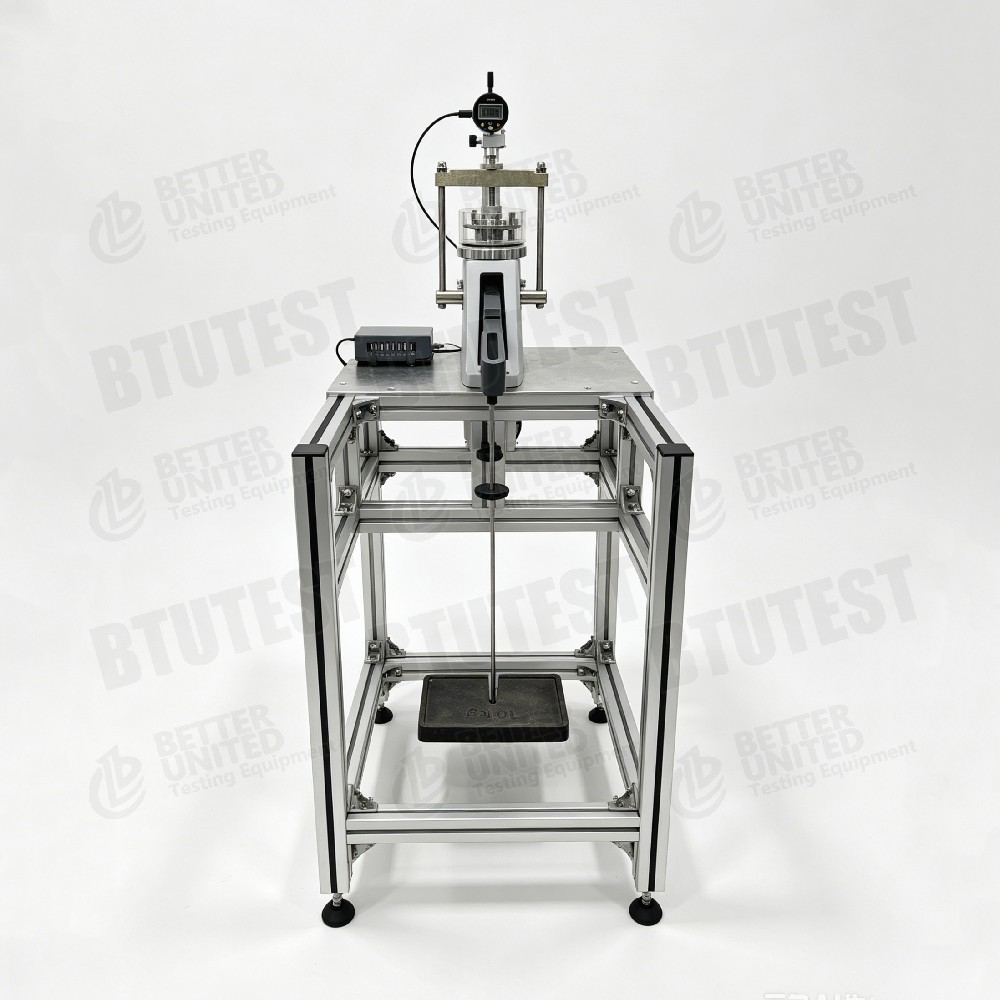

NL5044X/001은 기초 및 지상 구조물에 의해 부과되는 하중 하에서 점토 및 기타 압축성 토양의 장기 압밀 특성을 결정하는 데 사용되는 탁상형 단일 갱 압밀 프레임입니다. 가해진 압력이 토양의 안전한 지지력 내에 있는 경우에도 침전이 발생할 수 있습니다. 이 장치는 레버 암 하중을 사용하며 직경 50mm 시편에 평방피트당 최대 81톤(약 8,800kPa)의 압력을 가할 수 있습니다. 건물, 댐, 교량 및 유사한 구조물의 기초 침하를 예측하는 데 적합합니다.

테스트 표준

이 장치는 다음 국제 표준을 준수합니다.

• BS1377(영국 표준 토양 테스트 방법)
• ASTM D2435(토양의 1차원 압밀특성에 대한 표준시험방법)
• ASTM D3877(토양의 팽창, 수축, 압밀특성 시험방법)
• ASTM D4546(토양의 1차원적 고밀화 및 팽창)

사양

세부 사항

• 로딩 메커니즘: 하중을 가하는 동안 시료에 충격이 가해지지 않도록 일체형 빔 지지 잭이 있는 견고한 로딩 프레임입니다.
• 레버 비율: 레버 비율을 11:1로 고정하고, 최대 응력은 최대 8.8MPa입니다.

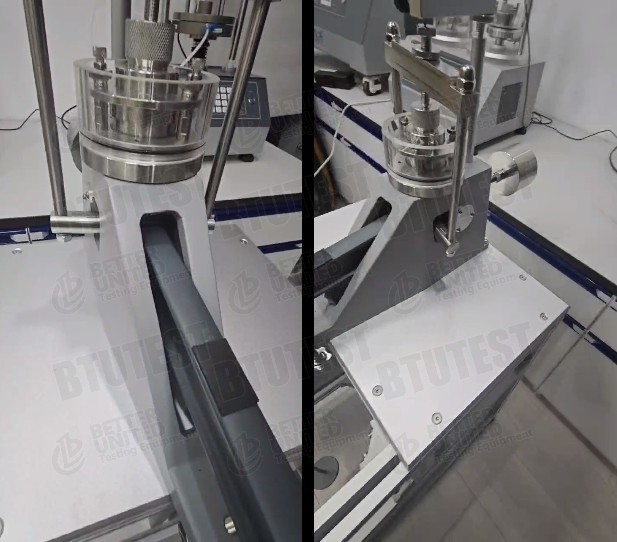

• 통합 셀: ASTM/BS 표준을 준수하는 전면 장착 오이오도미터.
• 측정 장비: 표준 기계식 다이얼 게이지; 옵션 수직 변위 다이얼 게이지(10mm 이동, 정확도 0.01mm).
• 옵션 액세서리: 다공석(Φ50mm×5mm), 커팅링, 탑캡, 여과지.
• 포장: 외장 합판 케이스.

애플리케이션

• 점토질 토양의 압밀 침강 특성에 대한 실험실 결정
• 건물, 댐, 교량 등 기초의 장기침하 예측
• 토양의 고압 압축성 연구
• 국제 표준에 따른 지반공학 실험실에서의 교육 및 연구

장점

• 매우 높은 적재 용량: 최대 압력 8,800kPa(11:1 레버 비율) - 깊고 단단한 토양이나 고압력 강화 연구에 이상적입니다.
• 견고한 구조: 테스트 결과의 정확성, 반복성, 신뢰성을 보장합니다.
• 충격 방지: 일체형 빔 지지 잭은 로딩 중 시료 교란을 제거합니다.
• 녹 방지 및 내구성: 장기간 실험실 사용을 위한 주조 알루미늄 및 도금 강철.
• 컴팩트한 테이블탑 디자인: 연구실 공간을 절약해줍니다.
• 비용 효율적: 다중 갱 모델보다 저렴한 비용으로 저용량 또는 고압 특수 테스트에 적합한 단일 갱 설계입니다.

무엇을 선택해야 할까요?

프로세스 흐름

• 표본 준비: 절단링을 이용하여 Φ50mm 시편을 절단하여 압밀셀(상하 다공석 포함)에 넣는다.
• 셀 설치: 통합 셀을 전면 로딩 프레임에 배치하고 고정합니다.
• 측정 장치 설치: 다이얼 게이지 또는 변위 변환기를 장착하고 초기 판독값으로 조정합니다.
• 하중 적용: 11:1의 지렛대 비율을 이용하여 시험일정에 따라 단계적으로 분동을 가합니다.
• 기록정산: 안정화될 때까지 각 하중 증분에서 지정된 시간 간격으로 다이얼 게이지 판독값을 읽습니다.
• 데이터 처리: 시간 침강 곡선을 그리고 압밀 계수, 압축 지수, 압밀 전 압력 등을 계산합니다.
• 보고서 생성: 엔지니어링 설계 또는 연구 분석을 위한 테스트 보고서를 생성합니다.
