완전 자동 통합 장치(기계식)

제품 설명

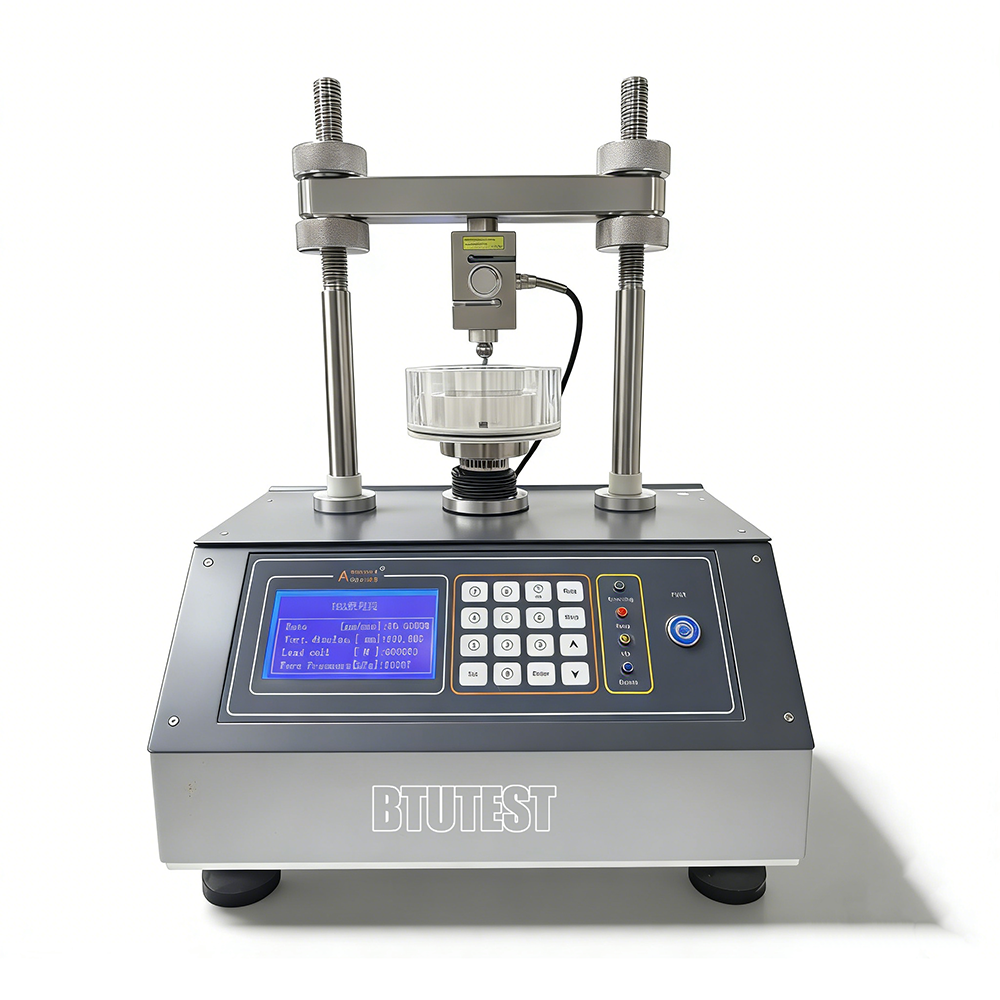

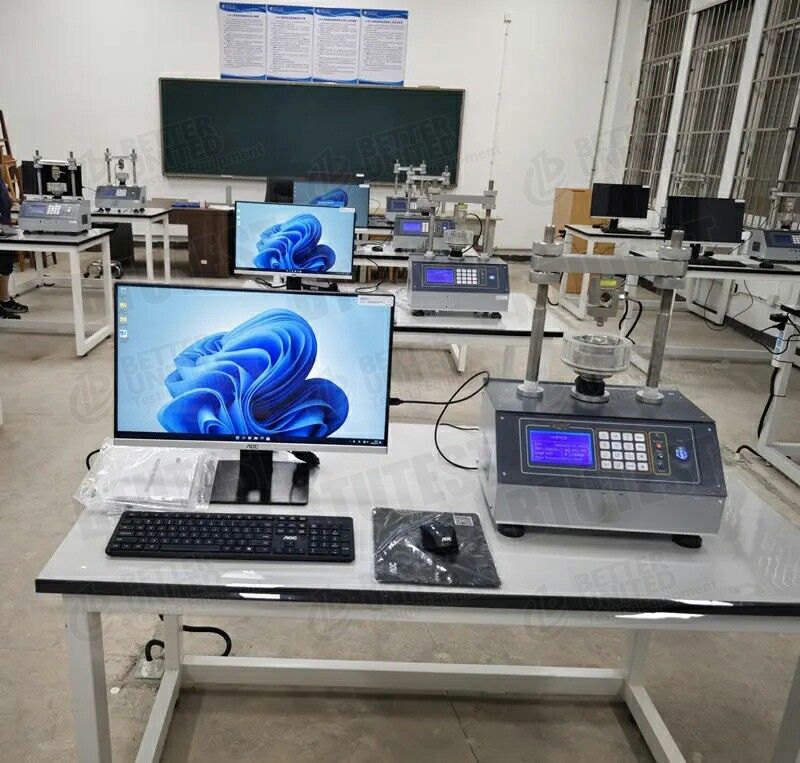

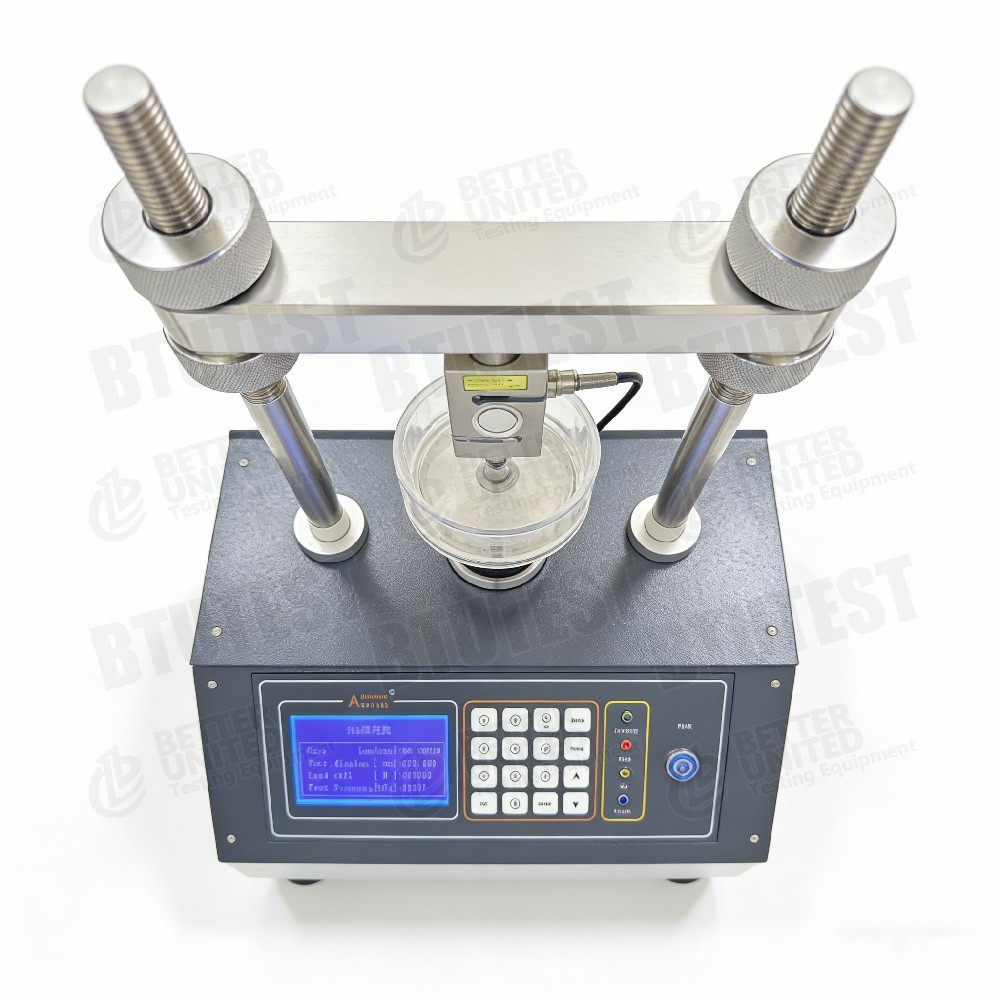

완전 자동 통합 장치(기계식) 모델BTU-1

설명

이 장비는완전 자동 통합 장치(기계식), 모델BTU-1, 토양의 1차원 압밀 시험에 사용됩니다. 자동으로 하중을 적용하고 데이터를 획득하여 토양 압축성 매개변수(압축성 av, 반발 계수 Es, 압밀 계수 Cv, 압밀 전 압력 Pc 등)를 결정합니다. 주요 특징:

• 확장 가능한 제어 기능이 우수함
• 0‑5 MPa 압력을 지속적으로 적용합니다(시편 직경 61.8 mm의 경우).
• 표본 크기: Φ61.8×H20 mm 및 Φ79.8×H20 mm
• 획득 및 제어 소프트웨어는 자동으로 통합 매개변수를 획득하고 다양한 곡선(시간 곡선의 제곱근, 로그 시간 곡선, e-p 곡선, e-lg p 곡선, Cv-P(T90) 곡선, Cv-P(T50) 곡선, H-P 곡선 등)을 플롯합니다.

테스트 표준(국제)

• ASTM D2435(토양의 1차원적 고밀화)
• ISO 17892-5(압밀 시험)
• BS 1377-6(압밀 시험)
• ASTM D4186(CRS 통합, 지원되는 경우)
• ASTM D4546(로드-언로드-다시 로드 통합)

장비는 하중, 변위 측정, 데이터 수집 등에 대한 이러한 표준의 요구 사항을 충족할 수 있습니다.

사양

세부 사항

• 기계적 로딩– 모터 구동(서보 또는 스테퍼) 시스템을 사용하여 축 압력을 가하고 공압 또는 유압 동력이 필요하지 않으며 정밀한 제어와 빠른 응답을 제공합니다.
• 지속적인 압력 적용– 0~5MPa 연속 조정 가능, 무단계 로딩, 단계 로딩 또는 CRS 연속 로딩 모드에 적합합니다.
• 높은 압력 정확도– 절대 정확도 ±1 kPa(5 MPa에 비해 약 0.02% FS)로 기존 압밀도계보다 훨씬 뛰어납니다.
• 두 가지 표본 크기–
  • Φ61.8×20 mm (표준 링, 면적 30 cm²)
  • Φ79.8×20mm(면적 50cm²), 입자가 약간 더 크거나 면적이 넓어 스케일 효과가 감소하는 토양에 적합합니다.
• 확장 가능한 제어 기능– 향후 업그레이드로 여러 통합 셀(다중 장치) 연결을 허용하거나 여러 테스트 모드(단계 로딩, CRS, CRL, 크리프 등)를 지원할 수 있습니다.
• 강력한 후처리 소프트웨어– 자동으로 압밀 매개변수를 계산하고 표준 곡선을 그려 데이터 처리 시간을 절약합니다.
• 고압 성능– 5MPa는 >200m 깊이에서 초과 하중 응력을 시뮬레이션할 수 있습니다(γ=20kN/m3, 약 250m로 가정).

애플리케이션

• 일상적인 통합 테스트– 세립토(점토, 미사질 점토)의 압축 지수, 압밀 계수 및 사전 압밀 압력을 결정합니다.
• 높은 스트레스 강화– 깊은 토양, 높은 성토 및 추가 예압 설계에 적합한 최대 압력 5 MPa.
• 더 큰 시편 크기(Φ79.8 mm)– 거친 입자가 적은 토양에 적합하여 스케일 영향을 줄입니다.

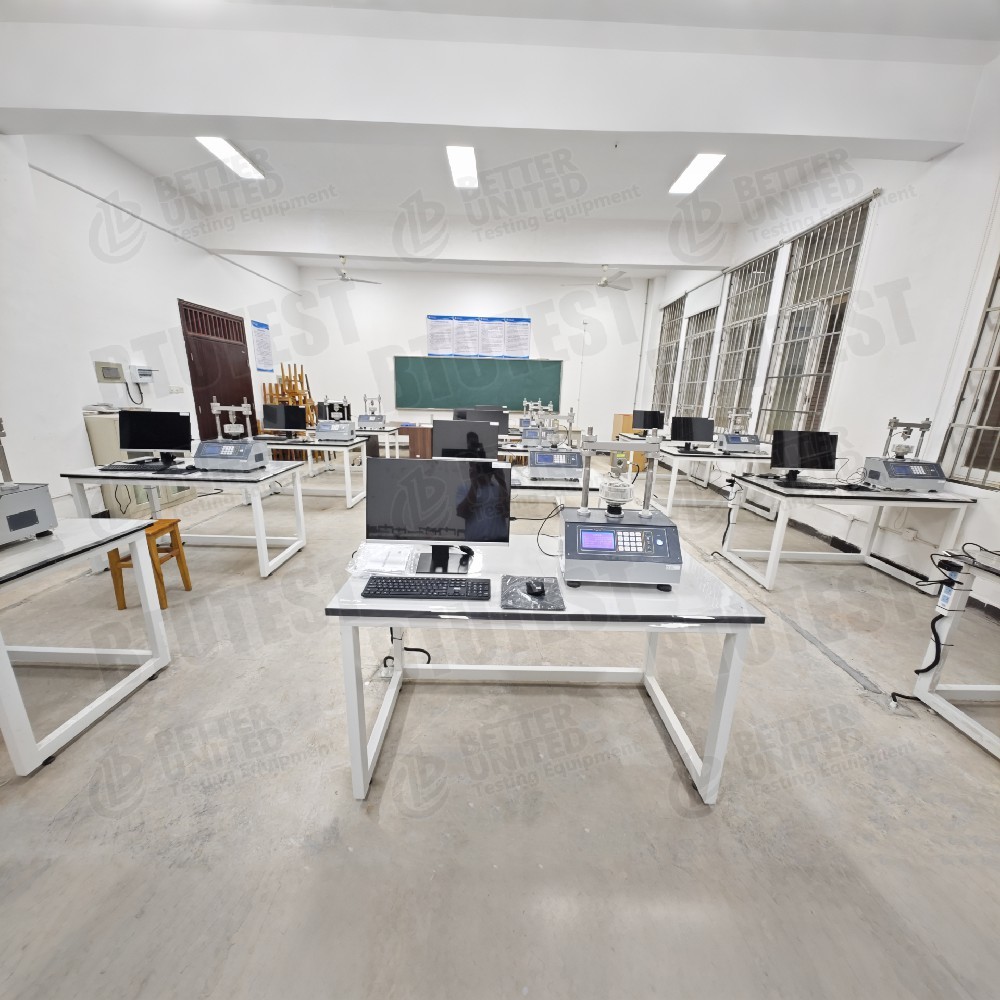

• 연구 및 교육– 학생 실험 및 연구를 위한 대학 토양 역학 실험실.
• 소프트웨어 교육– 자동으로 곡선을 그려 학생들이 압밀 이론을 이해하도록 돕습니다.

장점

• 고정밀 압력 제어– 기존 압밀도계를 훨씬 능가하는 ±1kPa 절대 정확도(일반적으로 ±1% FS ≒ ±50kPa).
• 연속 무단 로딩– CRS(일정 변형율) 또는 맞춤형 응력 경로 통합 테스트를 허용합니다.
• 두 가지 표본 크기– 최대 입자 크기에 따라 선택할 수 있는 유연성.
• 확장성 좋음– 여러 통합 셀을 추가하거나 테스트 모듈을 업그레이드할 수 있습니다.
• 포괄적인 소프트웨어– 자동으로 매개변수를 계산하고 한 번의 클릭으로 곡선을 생성하여 수동 플로팅 노력과 오류를 줄입니다.
• 기계적 로딩– 공기 공급원이 필요하지 않으며 깨끗하고 소음이 적으며 실내 실험실에 적합합니다.
• 고압– 5 MPa는 대부분의 깊이에 대한 압밀 요구 사항을 충족합니다.

무엇을 선택해야 할까요?

이 장비를 선택하거나 테스트 요구 사항에 따라 다른 모델과 비교하십시오.

프로세스 흐름

예:단계 로딩 강화 테스트(ASTM D2435)

• 표본 준비
  • Φ61.8×20 mm 또는 Φ79.8×20 mm 링을 사용하여 방해받지 않거나 재성형된 시편을 절단합니다.
  • 초기 수분 함량과 밀도를 측정합니다. 포화가 필요한 경우 담그거나 진공 포화시킵니다.

• 시편 설치
  • 표본이 포함된 링을 (다공성 돌과 여과지가 있는) 압밀 셀에 넣습니다.
  • 셀을 로딩 프레임에 배치하고 변위 센서를 설치합니다(제로 설정).
  • 데이터 수집 시스템을 연결합니다.

• 초기 착석 압력 적용
  • 로딩 캡과 시편 사이의 접촉이 양호하도록 소프트웨어를 통해 작은 압력(예: 2-5kPa)을 설정합니다. 초기 변위 판독값을 기록합니다.

• 테스트 매개변수 설정
  • 소프트웨어에서 "단계 로딩 통합 모듈"을 선택합니다.
  • 하중 순서를 설정합니다(예: 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, 최대 5 MPa).
  • 각 하중 단계에 대한 지속 시간을 설정합니다(예: 24시간 또는 지난 시간 동안 변위 변화 <0.01mm와 같은 시간 기반 안정성 기준).
  • 데이터 수집 간격을 설정합니다(예: 0.1, 1, 10, 60분 등).

• 테스트 시작
  • 소프트웨어는 모터를 통해 첫 번째 부하 단계를 자동으로 적용하고 일정한 응력을 유지합니다.
  • 변위 센서는 수직 변형을 실시간으로 기록합니다. 소프트웨어는 시간 변위 곡선을 그립니다.
  • 각 로드 단계가 안정되면 다음 로드 단계가 자동으로 적용됩니다.

• 언로딩 단계(리바운드를 측정할 경우)
  • 최대 부하에 도달한 후 언로드(예: 1600, 800, 400, 200, 100, 50, 25kPa)를 수행하여 반동 곡선을 결정합니다.

• 종료 및 분해
  • 시험 후 영점까지 내리고 시편을 꺼내 무게를 측정한 후 건조하여 최종 수분함량을 측정한다(교정용).

• 데이터 처리
  • 소프트웨어는 각 하중 단계에 대해 공극률, 압축성 계수 av, 압축 지수 Cc 및 반발 지수 Cs를 자동으로 계산합니다.
  • e-p 곡선과 e-lg p 곡선을 플롯하고 압밀 전 압력 Pc를 결정합니다(Casagrande 방법).
  • 시간의 제곱근 방법이나 로그 시간 방법을 사용하여 압밀 계수 Cv를 계산하고 Cv-P 곡선을 그립니다.
  • 테스트 보고서를 생성합니다.

장비가 지원하는 경우CRS 통합: 일정한 변형 속도(예: 0.01mm/min)를 설정하고 간극 압력을 기록하는 동안 연속 하중을 적용합니다(간극 압력 센서가 장착된 경우). 소프트웨어는 CRS 이론을 기반으로 Cv, Cc, Pc 등을 계산합니다.

요약:BTU-1은 고정밀 압력 제어(±1kPa) 및 최대 압력 5MPa를 갖춘 완전 자동 기계 통합 장치입니다. 두 가지 시편 크기(Φ61.8mm 및 Φ79.8mm)를 지원합니다. 강력한 획득 및 제어 소프트웨어는 자동으로 통합 매개변수를 계산하고 다양한 표준 곡선을 그립니다. 일상적인 통합, 고압 통합 및 연구 등급 고정밀 테스트에 적합합니다. 선택은 필요한 압력 범위와 시편 크기를 고려해야 합니다. 저압 일상적인 통합만 필요한 경우에는 보다 경제적인 모델을 고려할 수 있습니다. 확장 가능한 제어 기능을 통해 향후 다중 장치 구성을 추가할 수 있습니다.
