자동 불포화 토양 강화 장치

제품 설명

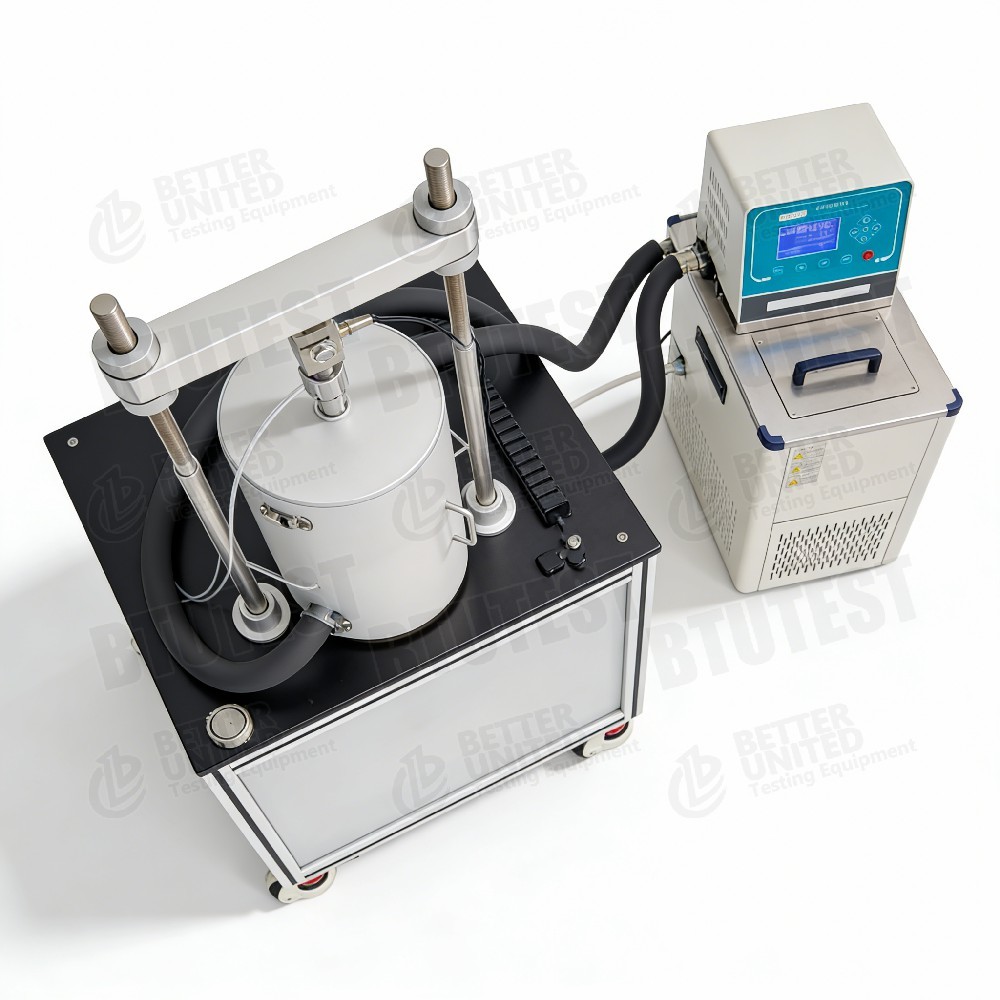

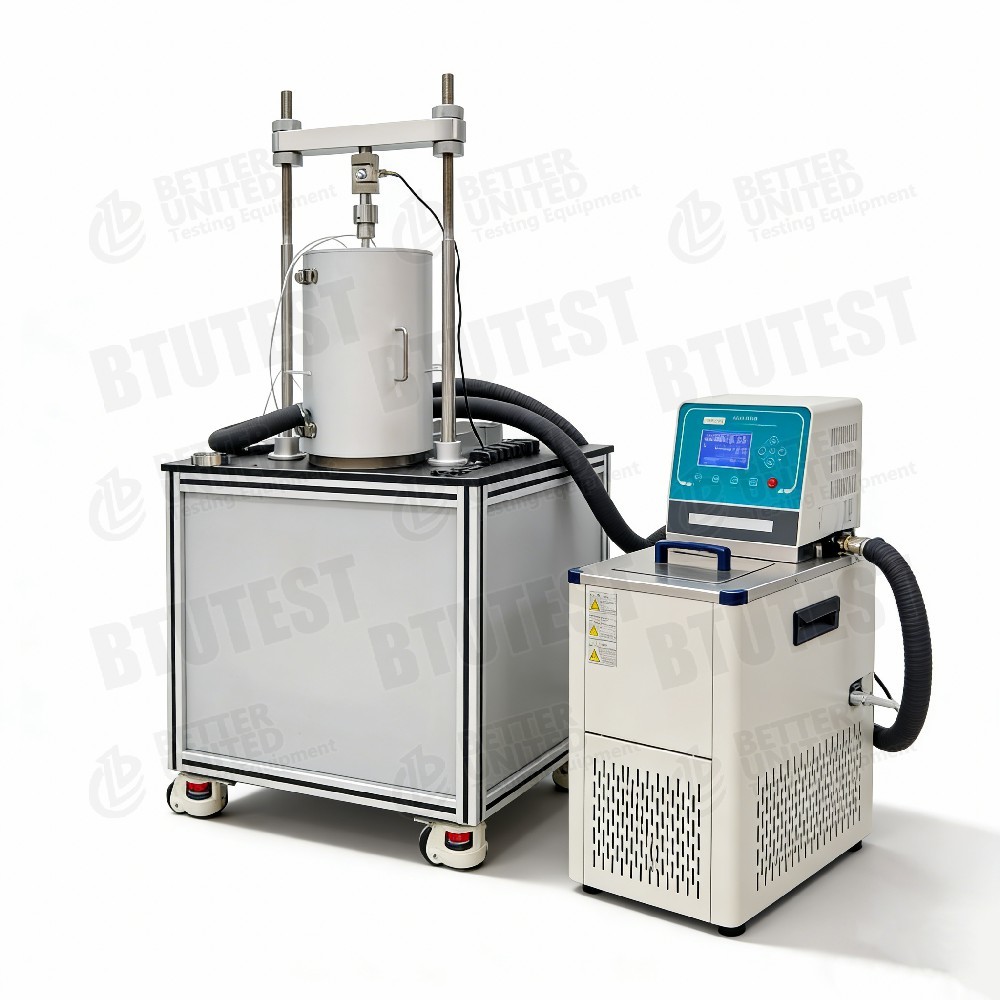

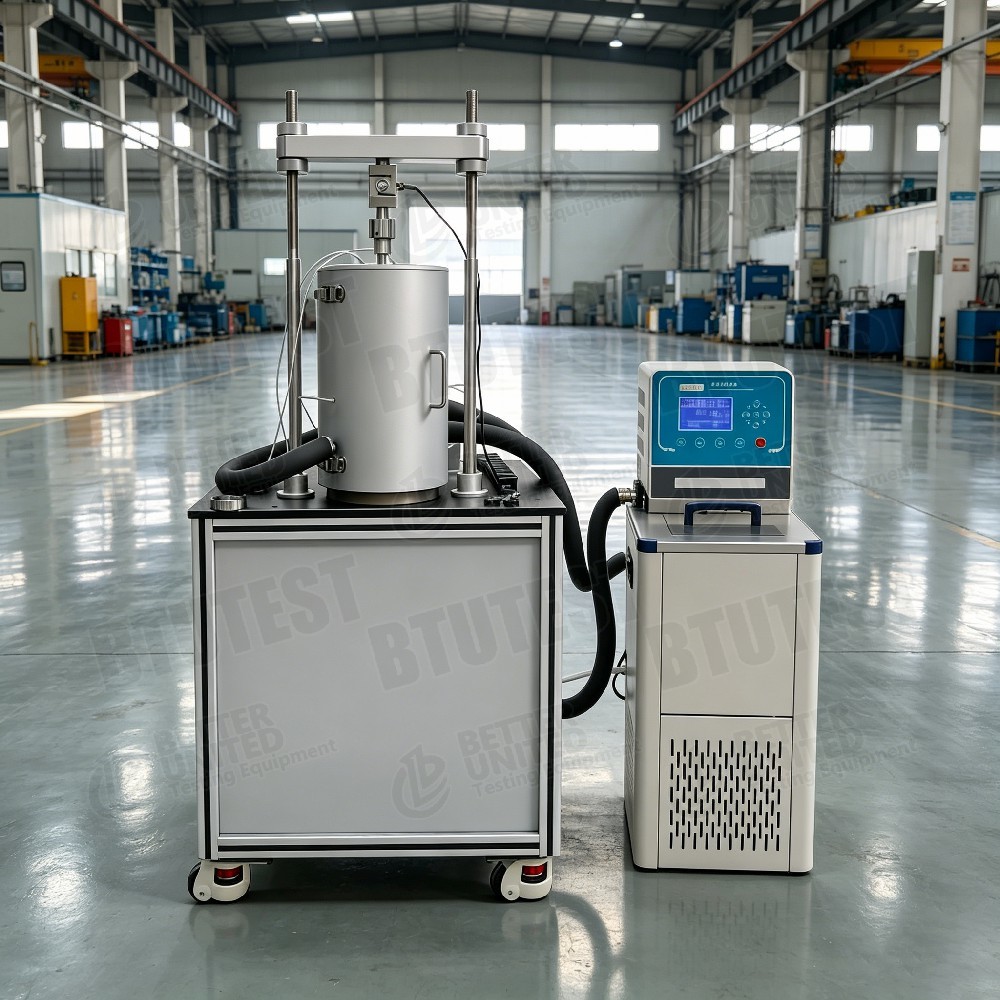

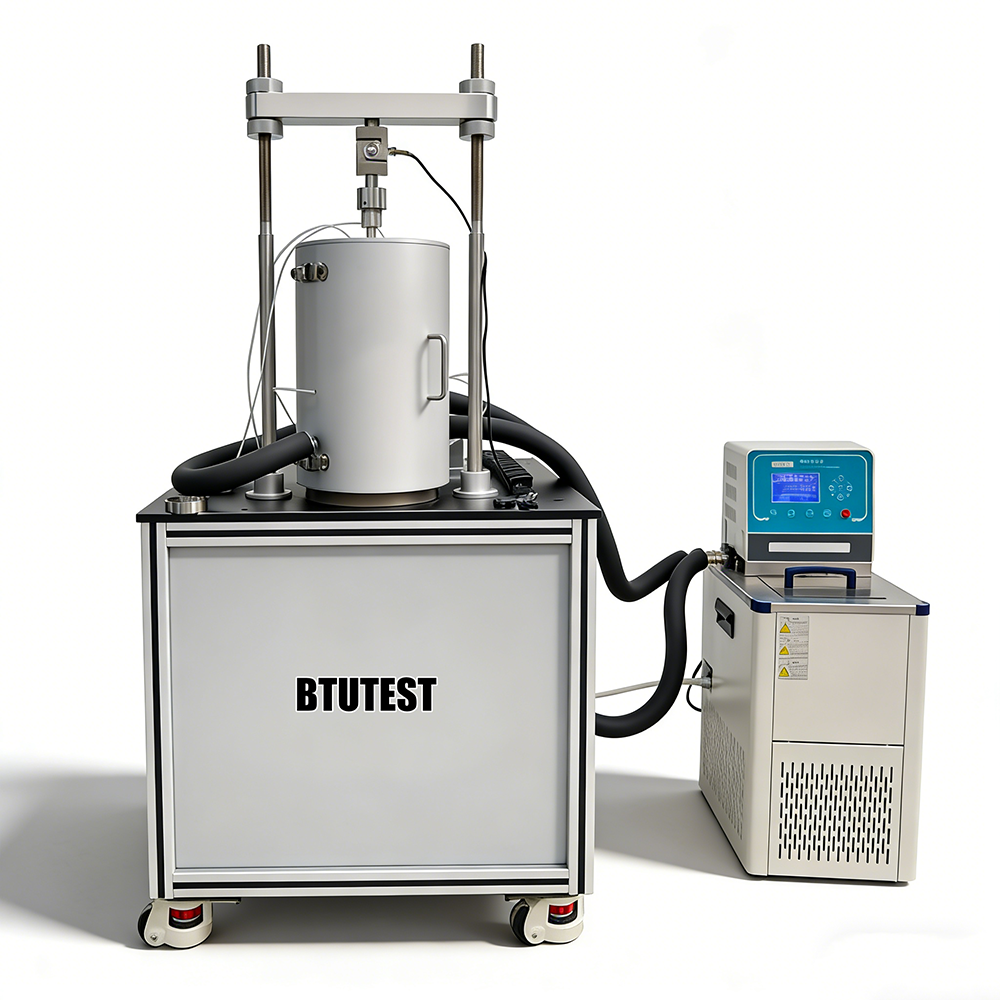

완전 자동 불포화 토양 단장 장치
모델 BTU-1U / 1UM
설명

이 장비는 완전 자동 비포화 토양 확립 장치입니다. BTU-1U와 BTU-1UM 모델입니다.제어된 매트릭 흡입으로 불포화 토양에 대한 1차원 통합 테스트에 사용됩니다.압축 특성, 통합 계수, 통합 전 압력 및 기타 매개 변수를 결정할 수 있습니다. 축 변환 기술이 사용됩니다.포어 공기 압력을 가하여 포어 물 압력을 유지 (일반적으로 0) 하여 흡수를 제어주요 특징:

표본 크기: Ø61.8×H20 mm (다른 크기는 선택)
축압: 1U ∙ 0-800 kPa 자동 부하; 1UM ∙ 0-3200 kPa 자동 부하
정상 이동: 12.7mm, 해상도 0.01mm
로드 셀: 1U ∙ 0-2.4 kN (0-800 kPa에 해당한다); 1UM ∙ 0-10 kN (0-3200 kPa), 정확도 ±0.1% FS
구멍 물 압력: 0-0.1 MPa, 정확도 0.1 kPa, 해상도 0.1 kPa
부피 변화 측정: 0-100mL, 정확도 ±0.01mL, 해상도 0.001mL
포어 공기 압력: 0~0.9 MPa, 정확도 ±0.1% FS, 해상도 1 kPa
세라믹 디스크: 1.5 MPa 높은 공기 입출력 (미국으로부터 수입)
제어 방법: 20 키 엽막 키보드 + 240×128 LCD
데이터 수집: 데이터 로거와 윈도우 소프트웨어 포함
플러싱 모듈: 자동 분산 공기 플러싱 장치가 장착되어 있으며, 선택적으로 온도 조절 시스템 (5-40 °C)

시험 표준 (국제)

ASTM D2435 ((토양의 일차원적 통합)
ASTM D4186 (연속적인 튼튼화 속도)
ASTM D4546 (부하-부하-재부하 통합)
ASTM D6836 (축변환을 포함한 불포화 토양 시험 방법)
ISO 17892-5 (결합 테스트)
BS 1377-6 (결합 시험)

장비는 부하, 이동 측정, 흡수 제어 등에 대한 이러한 표준의 요구 사항을 충족 할 수 있으며 특히 포화되지 않은 토양에 적합합니다.

사양

매개 변수

BTU-1U

BTU-1UM

기기 이름

완전 자동 불포화 토양 확립 장치

완전 자동 불포화 토양 확립 장치 (고압)

표본 크기

Ø61.8 × H20 mm (다른 크기 선택)

축적 스트레스

마이크로컴퓨터 제어 자동 로딩, 0~800 kPa, 무단

마이크로컴퓨터 제어 자동 부하, 0-3200kPa, 단계 없이

정상 이동

12.7mm, 해상도 0.01mm

로드 셀

0~2.4 kN, 정확도 ±0.1% FS

0~10 kN, 정확도 ±0.1% FS

포어 물 압력

0-0.1 MPa, 정확도 0.1 kPa, 해상도 0.1 kPa

부피 변화 측정

0-100mL, 정확도 ±0.01mL, 해상도 0.001mL

포어 공기 압력

0~0.9 MPa, 정확도 ±0.1% FS, 해상도 1 kPa

세라믹 디스크

1.5 MPa 고공입 (미국으로부터 수입)

제어 방법

20키 엽막 키보드 + 240×128 LCD

데이터 수집

데이터 로거 + 윈도우 취득/처리 소프트웨어

플러싱 모듈

자동 분산 공기 빨래 장치

선택 사항

온도 조절 시스템 (5-40 °C)

세부 사항

불포화 토양에 대한 축 번역 포어 공기 압력 (ua) 을 적용하고 포어 물 압력을 0 수준 (또는 제어) 에 유지하여 매트릭 흡수 s = ua ?? u_w를 제공합니다. 세라믹 디스크는 1을 가지고 있습니다.5 MPa 공기 입수 값, 0~1500 kPa의 흡수 조절을 허용합니다.
두 가지 스트레스 범위

1U: 최대 800 kPa, 얇은 불포화 토양 또는 낮은 스트레스 테스트에 적합합니다.
1UM: 최대 3200 kPa, 깊은 불포화 토양 또는 높은 스트레스 조건에 적합합니다.

고 정밀 부피 측정 부피 변화 해상도 0.001 mL, 정확하게 배수 / 흡수 부피 변화를 모니터링.
자동 분산 공기 빨래 장치 세라믹 디스크 아래에 축적되는 공기 거품을 주기적으로 빨아넣어 막힘을 방지하고 안정적인 흡수 제어;또한 배수 수정에 대한 분산 공기 부피를 측정.
포어 물 압력 센서 범위 0.1 MPa, 정확도 0.1 kPa, 불포화 토양의 낮은 물 압력에 적합합니다.
선택적 온도 조절 5-40 °C 시스템 불포화 토양 확장에 대한 온도 효과를 연구하기 위해.
소프트웨어 기능 완전 자동 통합 테스트 (단계 로딩, CRS, CRL, 크리프 등); 스트레스, 이동, 부피 변화, 포스 압력 곡선의 실시간 표시;통합 매개 변수 자동 계산 (Cv), av, Cc, Pc 등).

적용

불포화 토양 탄화 특성 압축 지수, 탄화 계수 및 각기 다른 흡입 상태에서 탄화 전 압력을 결정한다.
팽창성 및 접이성 토양 수분 함량 (흡수) 변화의 압축성에 대한 영향을 연구합니다.
쓰레기 매립지 덮개 불포화 토양의 압축 및 장기적 정착을 평가합니다.
핵폐기물 저장소 펌프 물질 (예: 벤토나이트) 의 응집 행동
깊은 불포화 토양 1UM 모델은 3.2 MPa까지의 정상적인 스트레스를 시뮬레이션 할 수 있으며 깊은 토양 층에 적합합니다.
온도-흡수-결결 결합 선택적 온도 조절으로 불포화 토양 결결에 대한 온도 효과를 연구합니다.

장점

특화된 불포화 설계 엑시스-트랜스레이션 (Axis-translation) 과 높은 공기 입구 세라믹 디스크 (1.5 MPa) 는 안정적인 흡수 조절을 제공합니다.
두 가지 스트레스 범위 800 kPa 및 3200 kPa 옵션, 얇은 토양에서 깊은 불포화 토양을 덮습니다.
높은 측정 정확도 volumetry 변화 0.001 mL, 포스 물 압력 0.1 kPa, 이동 0.01 mm 满足 연구 요구 사항.
자동 분산 공기 빨래 장기 흡수 제어 정확성을 보장하고 수동 개입을 줄입니다.
완전 자동 소프트웨어 단계 로딩, CRS, CRL, 크립 등을 지원합니다. 자동 매개 변수 계산.
선택적 온도 조절 5-40 °C 온도 효과 연구.
높은 센서 정확도 負荷, 포스 물 압력, 포스 공기 압력 모두 ± 0.1% FS.
간편한 조작~ LCD + 키보드, 윈도우 소프트웨어와 결합

선택 해야 할 것

테스트 요구 사항에 따라 모델을 선택합니다:

요구 사항

권장 모델

이유

비포화 된 토양의 일상적인 탄화 (정상적인 스트레스 ≤800 kPa)

BTU-1U

낮은 비용으로, 대부분의 얇은 불포화 토양 테스트에 적합합니다.

깊은 불포화 토양 또는 높은 스트레스 조건 (정상적인 스트레스 > 800 kPa, 최대 3200 kPa)

BTU-1UM

높은 스트레스 범위, 10 kN 부하 셀

높은 흡수 조절이 필요합니다 (> 500 kPa, 최대 1.5 MPa)

두 모델 모두 (1.5 MPa 세라믹 디스크)

충분히 높습니다

장기적인 흡수 통제가 필요 (예: 미끄러움, 배수 평형)

둘 다 (자동 빨래 장치)

장기적인 안정성

연구 온도 효과

임의의 온도 조절 장치 (5-40 °C) 를 갖춘 모델 중 하나

추가 명령이 필요해요

포화 된 토양 고집성만 (포화되지 않은 필요도 없습니다)

기존의 통증 측정기를 선택하세요 (비용이 낮습니다)

불포화 기능 추가 비용

제한된 예산 및 낮은 흡수 요구 사항 (<500 kPa)

500 kPa 세라믹 디스크 (예를 들어, BTU-2U 시리즈) 를 가진 모델을 고려하십시오.

저렴한 비용

프로세스 흐름

예제:BTU-1U 또는 1UM를 사용하여 불포화 토양 CRS 통합 테스트 (제어 된 흡수, 일정한 스트레스 속도)

세라믹 디스크 제조

1.5 MPa의 세라믹 디스크를 공기 제거 물에 담그고 진공 포화 (공기 거품 제거) 합니다.
세라믹 디스크를 결합 세포 밑에 설치하여 잘 밀폐하도록 하고, 빨래 선을 연결합니다.

표본 준비

방해받지 않은 불포화 토양을 절단하거나 Ø61.8×20mm 절단 고리를 사용하여 재형조 된 표본을 준비하십시오.
초기 물 함유량과 밀도를 측정합니다.

표본 설치

표본을 세라믹 디스크에 올려놓고, 엽기성 돌과 로딩 플레이트를 설치합니다.
융합 셀을 로딩 프레임에 배치하고 이동 센서를 설치합니다.
포어 공기 압력 선 (시험물의 상단에) 과 포어 물 압력 센서 (세라믹 디스크 아래에) 를 연결합니다.
부피 변화 측정 시스템을 연결 (수수선).

흡입을 적용합니다.

포어 공기압 조절기를 통해 목표 포어 공기압 (예를 들어, 200 kPa) 을 가합니다.
대기에 열리는 배수선, 그래서 매트릭 흡수 s = ua = 200 kPa.
자동 분산 공기 빨래 장치를 시작하여 배수가 안정화 될 때까지 부피 변화를 기록합니다 (흡수 평형).

CRS 통합 테스트

소프트웨어에서, CRS 통합 모듈을 선택합니다.
일정한 스트레칭 속도 (예: 0.01 mm/min) 를 설정합니다.
최대 축압 (예를 들어 20%) 또는 최대 축력 (모델 용량에 따라) 을 설정합니다.
시험 시작: 로딩 피스톤은 지속적인 로딩을 적용하여 일정한 속도로 아래로 이동합니다.
소프트웨어는 축적 힘, 축적 이동, 부피 변화, 포스 압력, 그리고 시간을 실시간으로 기록합니다.
스트레스 스트레스 곡선과 포스 압력 스트레스 곡선을 그래프화합니다.

정지 상태

미리 설정된 압력 또는 최대 부하가 도달하면 자동으로 중지됩니다.

해체 및 청소

배하, 포스 공기 압력을 풀고, 샘플을 제거하고, 무게를 져 최종 물 함량을 측정하기 위해 건조합니다.
통합 셀, 세라믹 디스크 및 센서를 청소하십시오. 라인을 청소하기 위해 플러싱 장치를 실행하십시오.

데이터 처리

CRS 이론을 기반으로 소프트웨어는 통합 계수 (Cv), 압축 지수 (Cc), 통합 전 압력 (Pc) 및 투명성 계수 (k) 를 계산합니다. (간접적으로).
그래프 e-log p 곡선, Cv-σ′ 곡선 등
테스트 보고서를 생성합니다.

단계적 부하 통합을 위해: 부하 순서를 설정하십시오 (예를 들어 25, 50, 100, 200, 400, 800 kPa); 각 부하 단계에서 시간이 지남에 따라 이동 및 부피 변화를 기록하십시오; 소프트웨어는 Cv, av 등을 계산합니다.
크리프 통합을 위해: 중등 통합 계수 Cα를 분석하기 위해 일정한 부하를 적용하고 장기간에 걸쳐 이동 및 부피 변화를 기록합니다.

요약:BTU-1U/1UM는 흡수 제어를 위해 축 변환을 사용하는 완전 자동 불포화 토양 확립 장치이며, 15 MPa 고공입구 세라믹 디스크 및 자동 유분공 류장치1U 모델은 최대 축적 스트레스가 800 kPa이며 1UM은 3200 kPa에 도달합니다. 부피 변화 해상도는 0.001 mL이며 포어 물 압력 정확도는 0.1 kPa입니다. 그들은 단계 로딩을 지원합니다.,CRL, 스크립 및 선택적 온도 제어 (5-40 °C). 그들은 압축 특성, 통합 매개 변수 및 불포화 토양의 온도 효과를 연구하기에 적합합니다.선택은 요구되는 최대 정상 스트레스에 기초해야 합니다.:?? 은 불포화 토양은 1U, 깊은 또는 높은 스트레스 조건은 1UM를 선택합니다.
