다기능 통합 장치

제품 설명

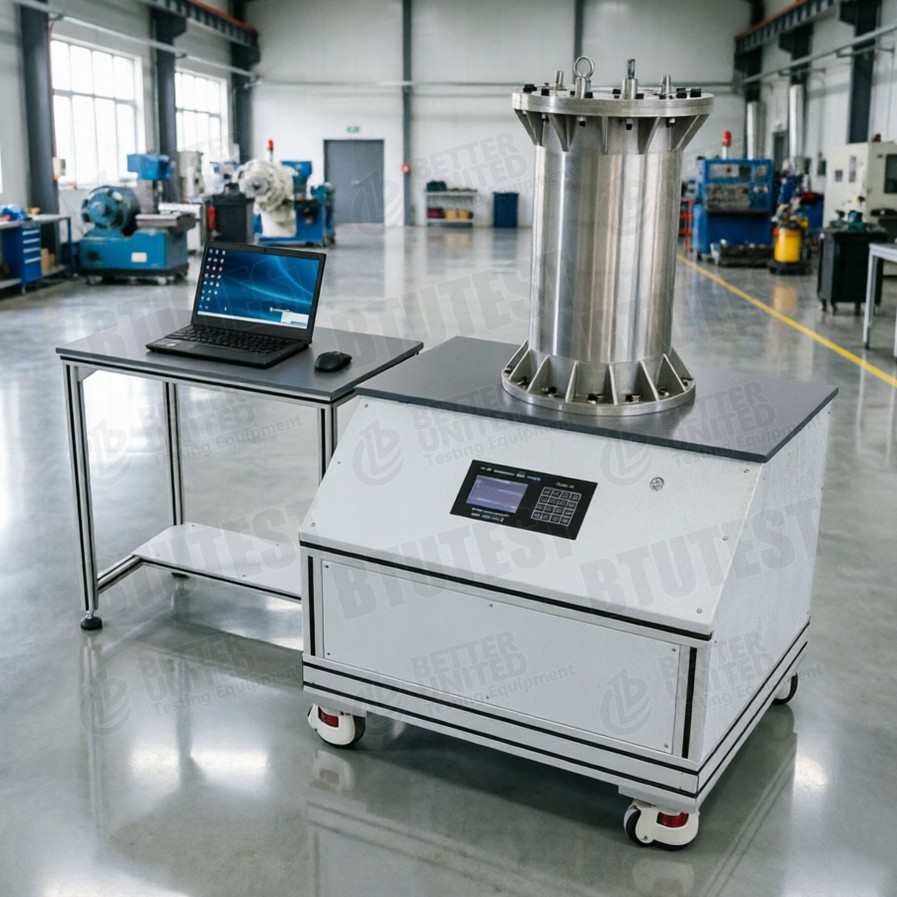

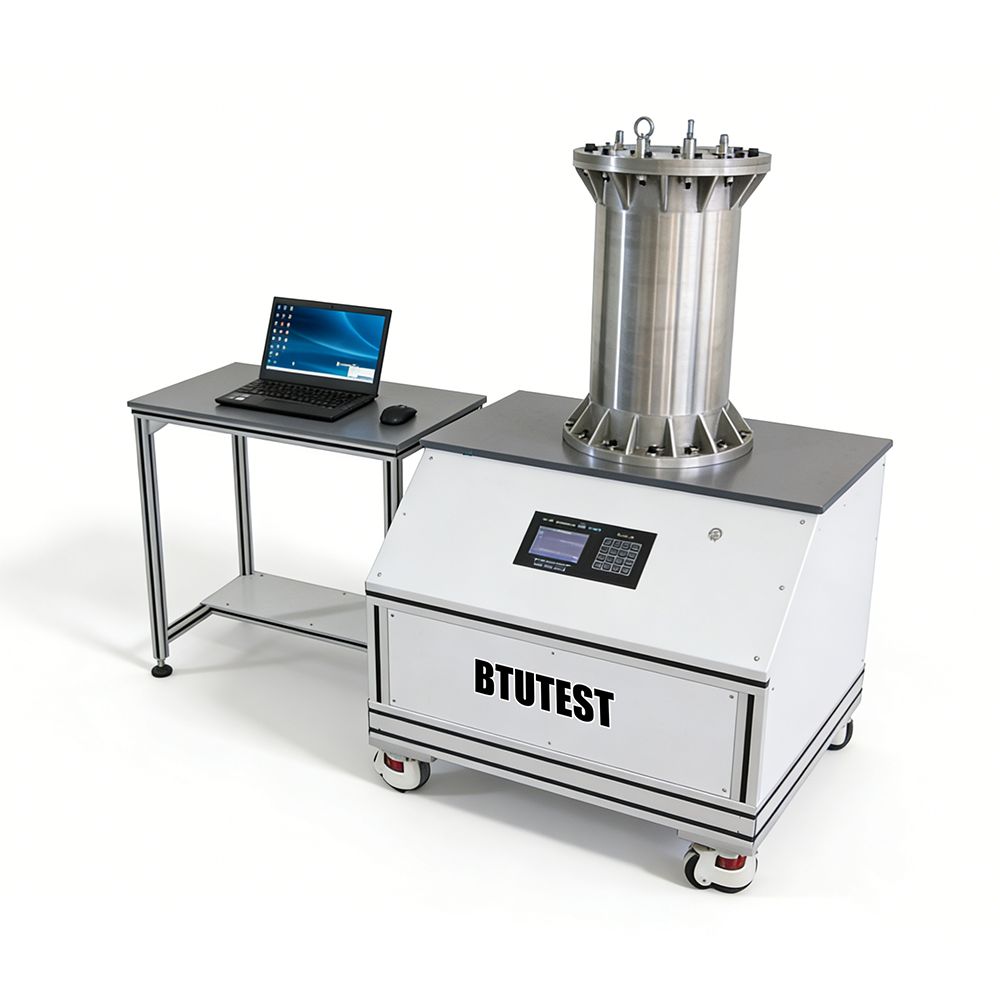

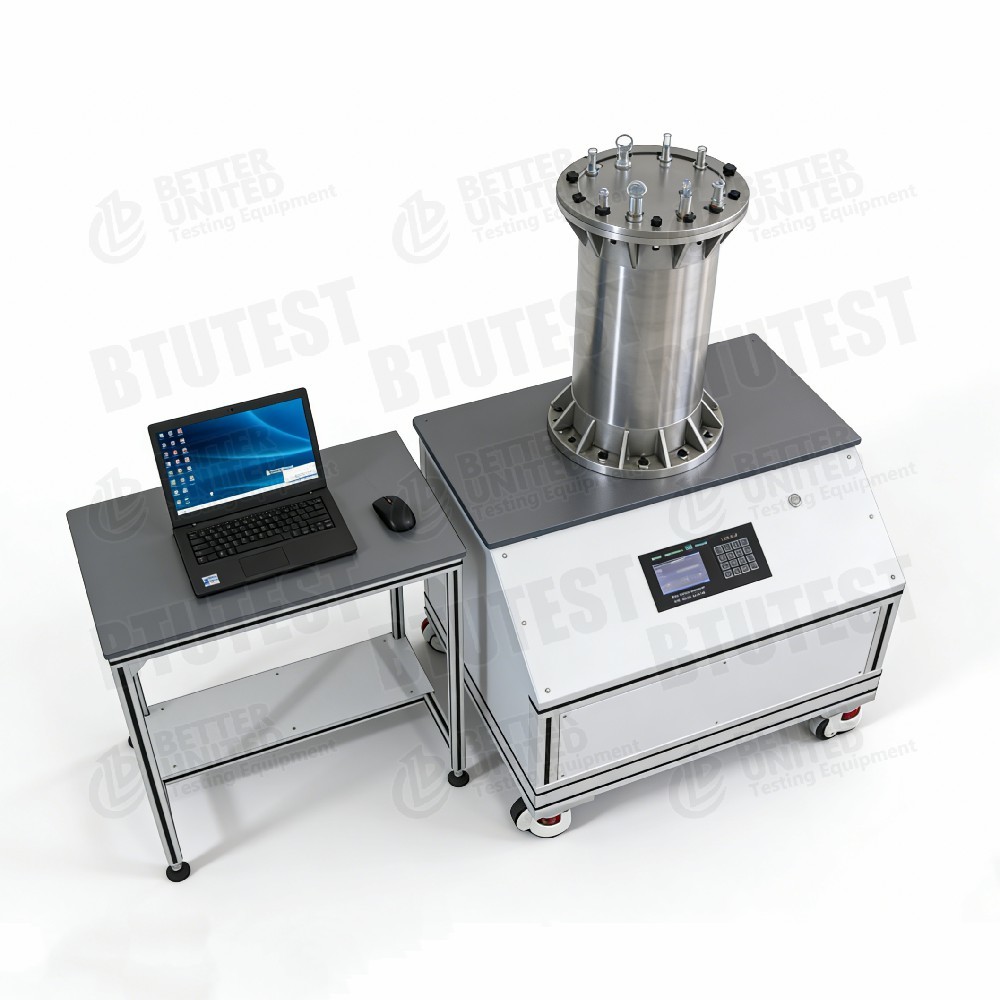

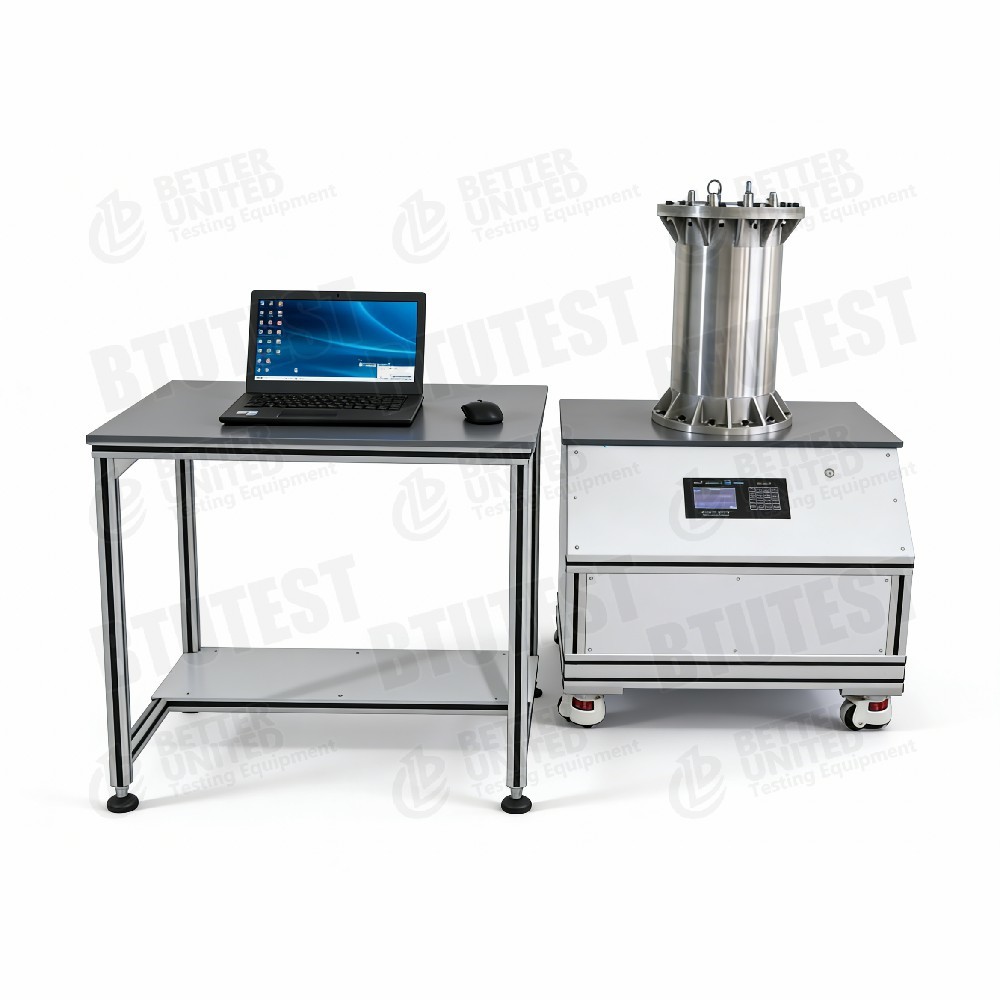

다기능 시편 준비 및 테스트 시스템(다기능 통합 장치) 모델BTU-CSA-3

설명

이 장비는다기능 검체 준비 및 시험 시스템(다기능 강화 장치), 모델BTU-CSA-3. 주로 균질한 토양 시료를 준비하고 다양한 압밀시험을 수행하는 데 사용됩니다. 이 시스템은 높은 수준의 자동화를 통해 응력 및 변형 조건에 대한 고정밀 제어를 제공합니다. 전체 테스트 프로세스는 서보 제어를 통해 컴퓨터로 제어할 수 있으며, 시편 표면 상태, 내부 응력-변형 상태 및 내부 간극 수압 분포를 실시간으로 수집하고 분석할 수 있습니다. 주요 기능:

• 균질한 토양 표본의 준비
• 단계 로딩 통합 테스트
• CRS(일정변형율) 강화 테스트
• CRL(일정 로딩 속도) 통합 테스트
• 다양한 위치에서 간극수압 실시간 측정

테스트 표준(국제)

• ASTM D2435(토양의 1차원적 고밀화)
• ASTM D4186(일정한 변형률 강화 – CRS)
• ASTM D4546(로드-언로드-다시 로드 통합)
• ISO 17892-5(압밀 시험)
• BS 1377-6(압밀 시험)
• ASTM D698(다짐시험 – 시편준비 관련)

장비는 하중 제어, 변위 측정, 간극압 모니터링 등에 대한 이러한 표준의 요구 사항을 충족할 수 있습니다.

사양

세부 사항

• 다기능 통합– 균질한 시편 준비(예: 압축 또는 압밀 성형)와 다양한 압밀 테스트(단계 로딩, CRS, CRL)를 수행할 수 있습니다.
• 큰 표본 크기– 압력 셀 Ø300mm × 높이 600mm, 거친 입자의 토양이나 대형 표본에 적합하며 스케일 영향을 줄입니다.
• 고정밀 서보 제어– 부하, 변위 및 속도는 서보 폐쇄 루프로 제어되며 정확도는 ±0.1% FS입니다.
• 다중 위치 간극압 측정– 간극압 센서는 압력 셀의 다양한 높이에 설치하여 내부 간극수압 분포를 모니터링할 수 있으며, 이는 포화 또는 불포화 토양의 효과적인 응력 분석에 유용합니다.
• 넓은 로딩 속도 범위– 0.00001–9mm/min, 크리프, 느린 압밀 및 빠른 로딩을 처리합니다.
• 롱스트로크– 600mm로 대규모 변형 강화 또는 압축 테스트가 가능합니다.
• 물 수집 탱크– 배수 수집 용량이 20L로 볼륨 변화 측정이 용이합니다.
• 유연한 제어– 다양한 사용자 선호도에 맞춰 전자기 스위치, 소프트웨어 또는 LCD 패널을 통해 작동할 수 있습니다.
• 내구성이 뛰어난 소재– 304 스테인리스 스틸로 제작된 압력 셀, 부식 방지 기능이 있어 장기간 사용할 수 있습니다.

애플리케이션

• 균일한 시료 준비– 후속 삼축, 직접 전단, 투과성 등의 테스트를 위해 균일하고 반복 가능한 시편을 제공합니다.
• 대규모 통합 테스트– 거친 토양, 암석 채우기, 연암 등의 압밀 특성을 결정합니다.
• CRS/CRL 신속한 통합– 통합 매개변수를 신속하게 확보하여 시간을 절약합니다.
• 간극압 분포 연구– 다양한 배수 경계 조건 하에서 내부 간극압 변화를 연구하고 압밀 이론을 검증합니다.
• 장기 크리프– 일정한 하중 하에서 변형 및 간극수압 변화를 측정하여 2차 압밀 거동을 분석합니다.
• 환경지질공학– 오염된 토양, 팽창성 토양 등의 압밀 거동을 연구합니다.

장점

• 높은 정밀도– 제어 정확도 ±0.1% FS, 연구 요구 사항 충족.
• 큰 사이즈와 긴 스트로크– Ø300×600mm 시편, 600mm 스트로크, 큰 변형 및 큰 입자 재료에 적합합니다.
• 다기능– 시편 준비 + 단계 로딩 + CRS + CRL + 다중 위치 간극압 측정 – 올인원 시스템.
• 완전 자동 서보 제어– 컴퓨터 제어, 실시간 데이터 수집, 자동 매개변수 계산.
• 다중 위치 간극압– 기존 단일 센서 측정과 달리 공간적 간극압 분포를 연구할 수 있습니다.
• 대용량 집수탱크– 20L, 대형 표본의 배수 수집에 적합합니다.
• 유연한 운영– 패널 키패드 + LCD + 소프트웨어, 다양한 제어 옵션.
• 견고한 구조– 일체형 로드 프레임, 높은 강성, 낮은 진동.

무엇을 선택해야 할까요?

이 장비를 선택하거나 테스트 요구 사항에 따라 다른 모델과 비교하십시오.

프로세스 흐름

예:균질한 시료 준비 + CRS 압밀 시험(다중 위치 간극압 측정 포함)

• 표본 준비
  • 토양을 목표 수분 함량에 맞게 혼합하고 압력 셀(Ø300×600mm)에 층으로 배치합니다.
  • 서보 로딩 시스템을 사용하여 각 층을 건조 밀도를 목표로 압축하여 균질한 시편을 생성합니다.
  • 준비하는 동안 간극압 센서를 다양한 높이(예: 표본 높이의 1/4, 1/2, 3/4)에 삽입합니다.

• 설치 및 밀봉
  • 상단 캡을 설치하고 로딩 피스톤, 변위 센서 및 다중 채널 간극압 센서를 연결합니다.
  • 배수 라인을 물 수집 탱크(20L)에 연결합니다.
  • 포화가 필요한 경우 진공 포화 또는 배압 포화를 수행하십시오.

• 테스트 매개변수 설정
  • 소프트웨어에서 "CRS 통합 모듈"을 선택합니다.
  • 일정한 변형 속도(예: 0.01mm/min)를 설정합니다.
  • 최대 축 변형률(예: 20%) 또는 최대 축 하중(30kN)을 설정합니다.
  • 데이터 수집 간격을 설정합니다(예: 1초).

• 테스트 시작
  • 서보 로딩 시스템은 피스톤을 일정한 속도로 아래로 밀어냅니다.
  • 소프트웨어는 축 하중, 축 변위, 여러 위치의 간극 압력 및 시간을 실시간으로 기록합니다.
  • 각 센서에 대한 응력-변형률 곡선과 간극압-변형률 곡선을 플롯합니다.

• 정지 조건
  • 미리 설정된 변형률 또는 최대 하중에 도달하면 자동으로 중지됩니다.

• 분해 및 청소
  • 표본을 내리고, 제거하고, 최종 수분 함량을 측정합니다.
  • 압력 셀, 간극압 센서, 라인 및 집수 탱크를 청소하십시오.

• 데이터 처리
  • CRS 이론을 기반으로 소프트웨어는 전체 압밀 계수 Cv(평균 또는 바닥 간극 수압 사용)를 계산합니다.
  • 다양한 높이에서의 간극수압 반응을 비교하여 간극수압 소산 패턴을 분석합니다.
  • 압축 지수 Cc, 압밀 전 압력 Pc 등을 계산합니다.
  • 데이터를 내보내고 테스트 보고서를 생성합니다.

단계 로딩 통합용: 부하 순서를 설정합니다(예: 50, 100, 200, 400, 800 kPa). 각 하중 단계에서 시간 경과에 따른 변위와 간극 압력을 기록합니다.
검체 준비 전용: 압축 프로그램을 사용하면 압밀 테스트를 수행하지 않고 레이어를 압축할 수 있습니다.

요약:BTU-CSA-3은 균질한 시편 준비와 다양한 압밀 시험을 통합한 다기능 시편 준비 및 시험 시스템(다기능 압밀 장치)입니다. 대형 시편 크기(Ø300×600mm), 최대 30kN의 축 하중, 600mm의 스트로크가 특징이며 단계 하중, CRS, CRL 및 실시간 다중 위치 간극압 측정을 지원합니다. 완전 자동 서보 폐쇄 루프 제어를 사용하면 제어 정확도는 ±0.1% FS입니다. 거친 입자의 토양, 암석 채우기 및 대형 표본의 압밀 특성을 연구하고 균질한 표본을 준비하는 데 적합합니다. 선택 시 필요한 하중 용량, 시편 크기, 다중 위치 간극압 측정 필요성을 고려해야 합니다. 일상적인 소규모 압밀 테스트의 경우 더 작은 압밀계가 더 비용 효율적일 수 있습니다.
