3축 장치

제품 설명

3축 장치

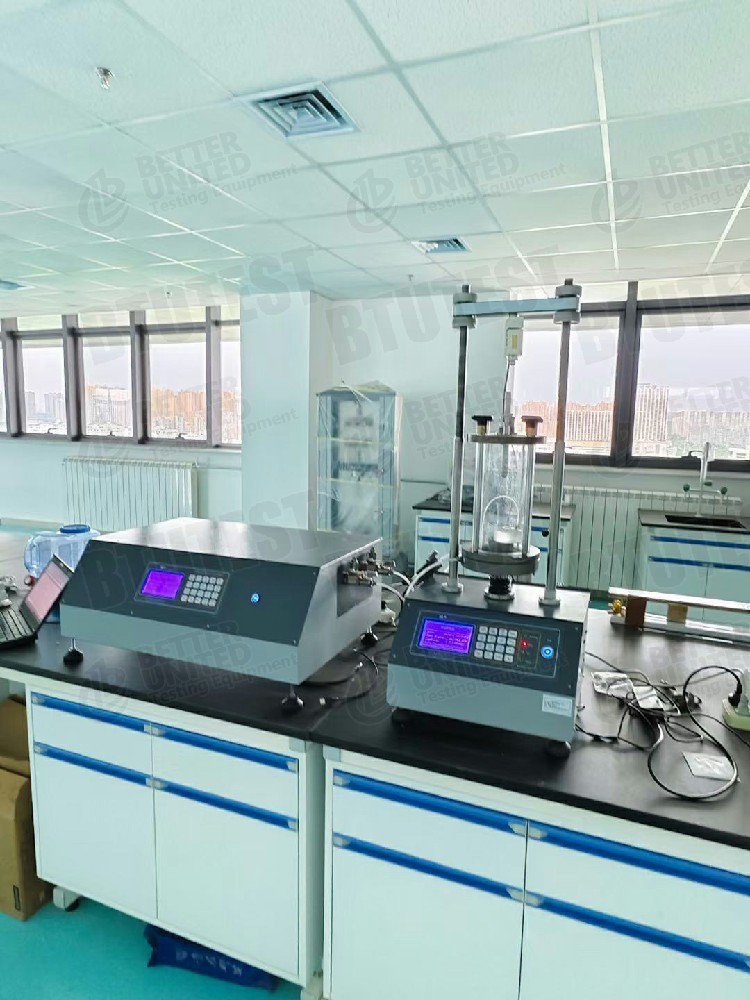

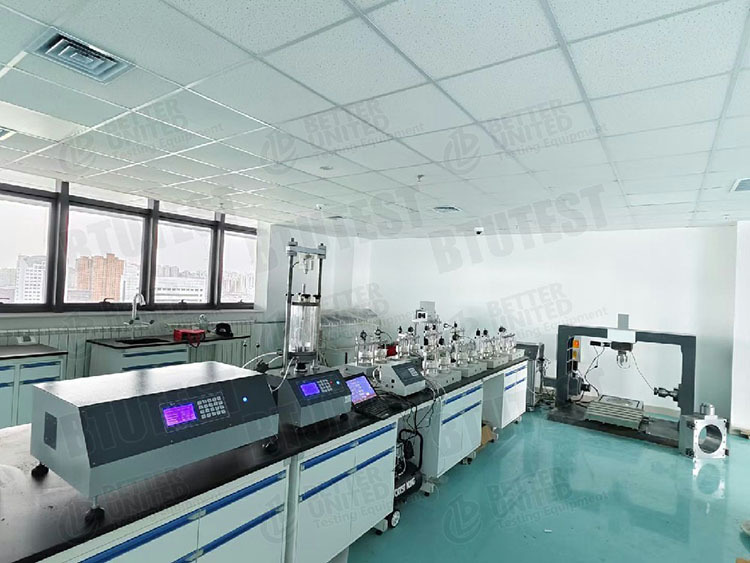

1. 설명

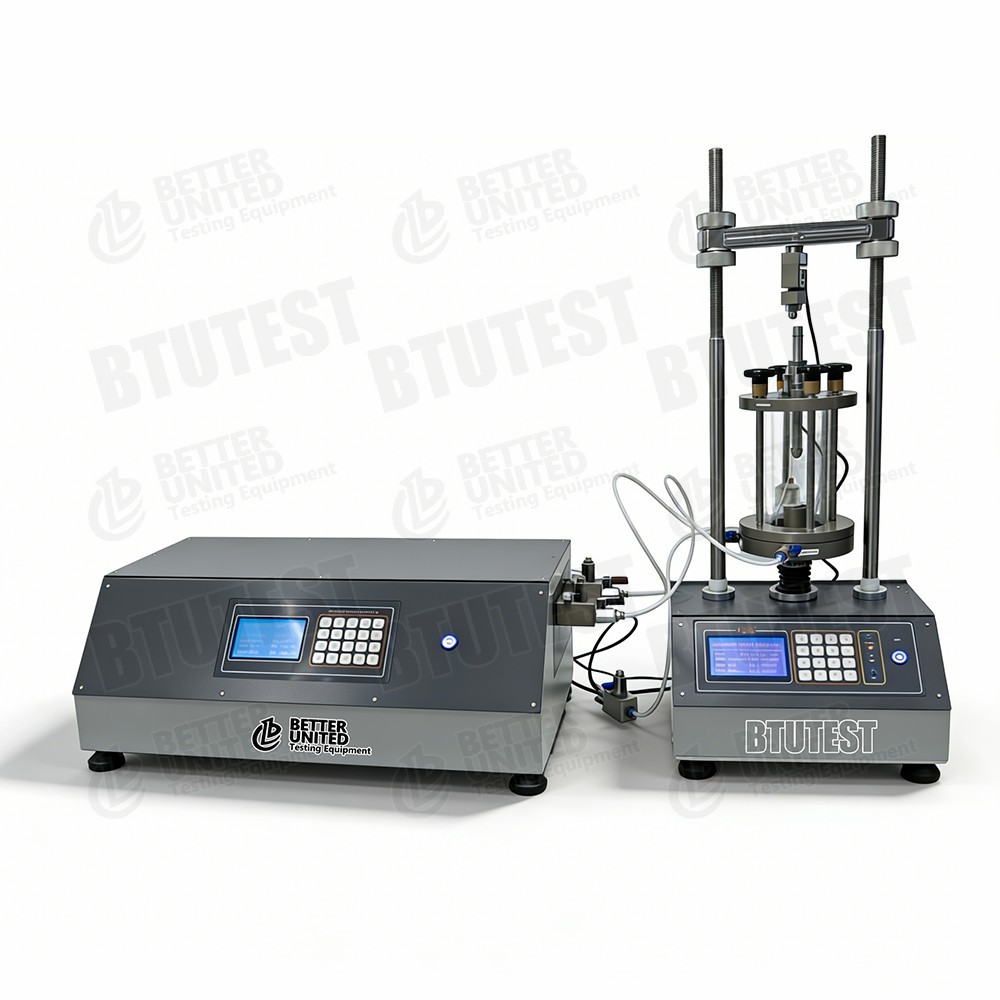

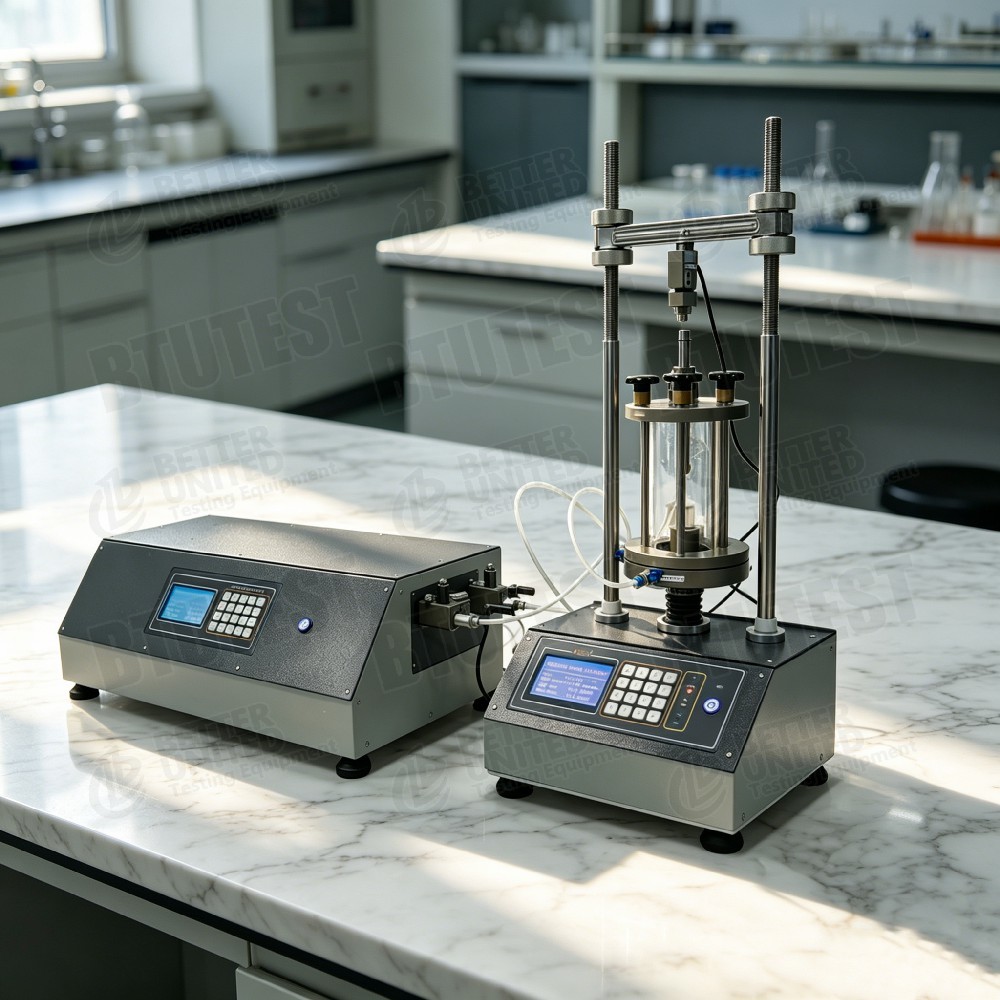

이 장비는완전 자동 3축 장치(BTU-TTS 시리즈), 모델 TTS-1, 3, 6, 10 및 20을 다룹니다. 주로 지반 공학 테스트의 3축 압축 테스트에 사용되며 UU(Unconsolidated Undrained), CU(Consolidated Undrained) 및 CD(Consolidated Drained)와 같은 표준 테스트 유형을 지원합니다. 이 시스템에는 고정밀 볼륨 컨트롤러(셀/배압)가 장착되어 있으며 옵션 전문 테스트 모듈(예: k0 압밀, 응력 경로, 지반 반응 계수, 탄성 계수 등)을 제공하여 완전 자동 제어 및 데이터 수집이 가능합니다.

2. 시험기준

• ASTM D7181(압밀 배수 3축 압축 시험)
• ASTM D4767(압밀 비배수 3축 압축 시험)
• ASTM D2850(비압밀 비배수 3축 압축 시험)
• 학사 1377(토양 테스트에 대한 영국 표준)
• SL 237-1999(토양시험에 대한 중국 규격)

옵션 모듈(예: k0, 탄성 계수)은 해당 기능을 지원할 수 있습니다.ASTM또는JGS표준.

3. 사양(파라미터)

4. 세부사항(기술적 세부사항)

• 인장 기능: TTS-10에는 "최대 인장력 100kN"이 명시적으로 명시되어 있으며, 이 모델은 인장 또는 반복 하중 테스트에 적합한 양방향 하중(압축 및 인장)을 지원함을 나타냅니다.
• 넓은 전단 속도 범위: TTS-3 및 TTS-6은 신속한 강도 시험을 위해 최대 20mm/min의 전단 속도를 제공하며 최소 0.00001mm/min은 크리프/유변학 연구에 적합합니다.
• 볼륨 컨트롤러: 독립적인 셀 및 배압 컨트롤러, 압력 2~3MPa, 용량 60~100ml, 중소형 시편의 포화 및 가압에 적합합니다.
• 풍부한 소프트웨어 모듈: 표준 UU, CU, CD 외에도 옵션 모듈에는 k0 압밀, 응력 경로, 정지 시 측면 토압 계수, 지반 반응 계수, 전단 계수, 탄성 계수(Duncan-Chang 모델) 등이 포함됩니다.

5. 신청

• 교육 및 연구 실험실: 일상적인 지반공학 3축 시험 지침
• 기초 및 노상 엔지니어링: 전단강도 변수 결정(c, ψ)
• 굴착 및 사면 안정성 분석: 다양한 배수 조건에서의 강도 매개변수
• 연약한 토양 및 특수 토양 연구: 정지 시 측면 토압 계수, 지반 반력 계수, 계수 특성에 대한 선택적 모듈
• 지반 구성 모델 매개변수 교정: 예, Duncan-Chang 모델 E 및 B 값

6. 장점

• 완전 자동 작동: 포화, 강화에서 전단까지 – 완전 자동화된 제어 및 기록
• 인장기능(TTS-10): 인장시험 지원, 적용범위 확대
• 높은 최대 전단 속도(20mm/min): 신속한 테스트 또는 응력 제어 로딩에 적합
• 풍부한 옵션 모듈: 별도의 장비 구매 없이 하나의 장비를 다양한 고급 테스트용으로 확장 가능
• 비용 효율적: 교육 또는 생산 테스트 실험실의 배치 구성에 적합한 일상적인 3축 테스트의 핵심 요구 사항을 다룹니다.

7. 무엇을 선택할 것인가(선택 가이드)

8. 프로세스 흐름

표준 3축 테스트 절차와 이 장비의 기능을 기반으로 하는 일반적인 테스트 작업 흐름은 다음과 같습니다.

• 표본 준비→ 규격에 맞게 토양 시료 준비(예: Ø70×140 mm)
• 장착 및 포화→ 시편 장착, 셀/배압 컨트롤러 연결, 배압 포화 및 B-check 수행
• 통합(선택사항)→ 등방성 압밀 또는 k0 압밀(모듈 장착 시)
• 전단 단계(테스트 유형에 따라 선택):
  • 유: 비압밀 비배수 전단
  • CU: 간극압 측정으로 압밀 무배수
  • CD: 통합 배수량 변화 측정
  • 스트레스 경로(옵션 모듈)
  • 탄성/전단 계수 테스트(선택 과목)
• 데이터 수집→ 축력, 변위, 간극압, 부피 변화, 셀 압력, 배압을 자동으로 기록
• 후처리→ 소프트웨어는 Mohr 원, 응력-변형 곡선, 강도 매개변수(c, ψ)를 생성합니다.
• 옵션 모듈 추가 절차→ 예를 들어 지반반력계수 시험, 정지시 횡토압계수 시험 등 해당 사양에 따라 수행
