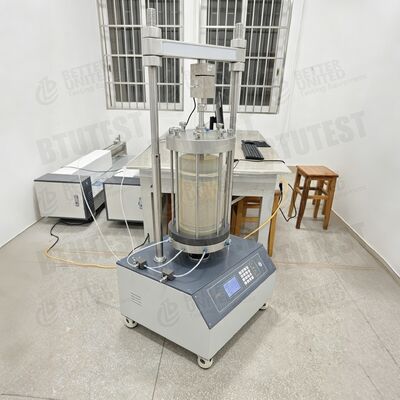

자동 암석 토양 3축 시스템

제품 설명

모델BTU-TTS-20 완전 자동 3축 장치

설명

이 장비는완전 자동 암석/토양 3축 시험 시스템, 모델BTU-TTS-20, 대형 시편(Ø200mm × H400mm)용으로 설계되었습니다.
주요 구성 요소 및 기능:

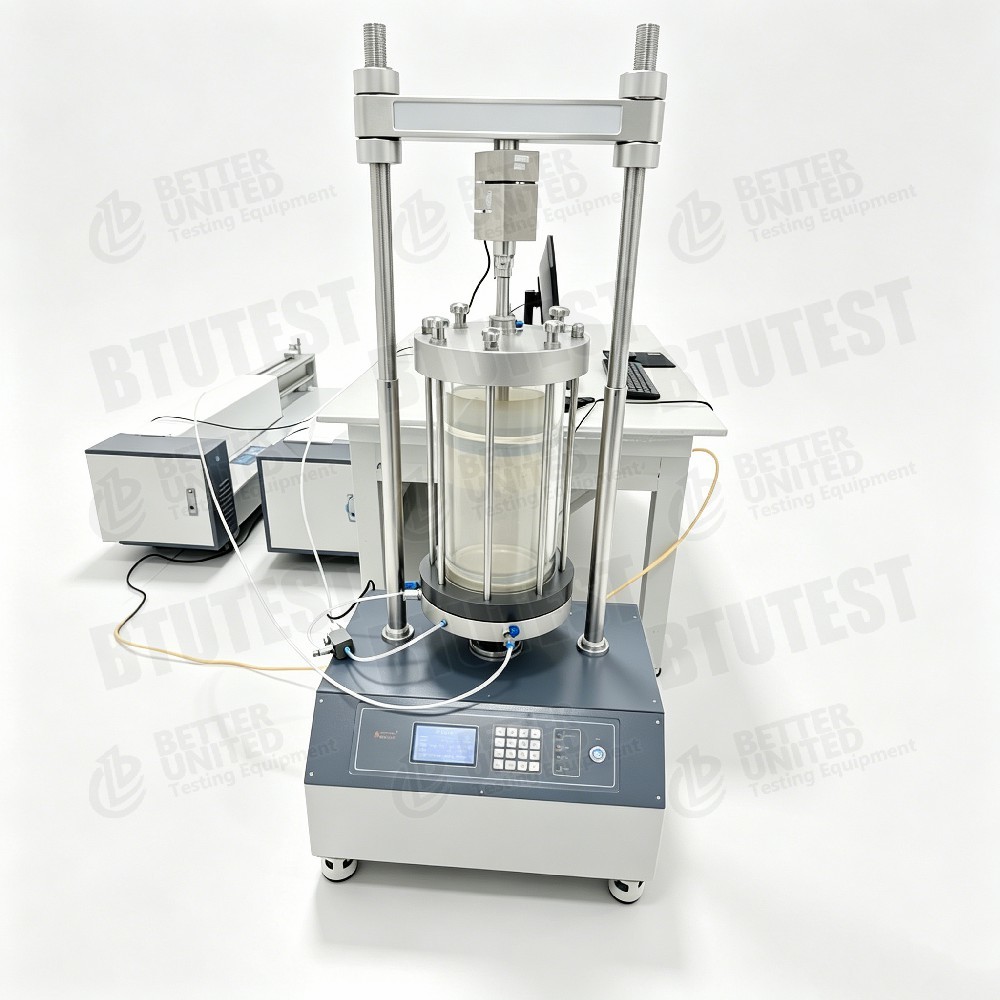

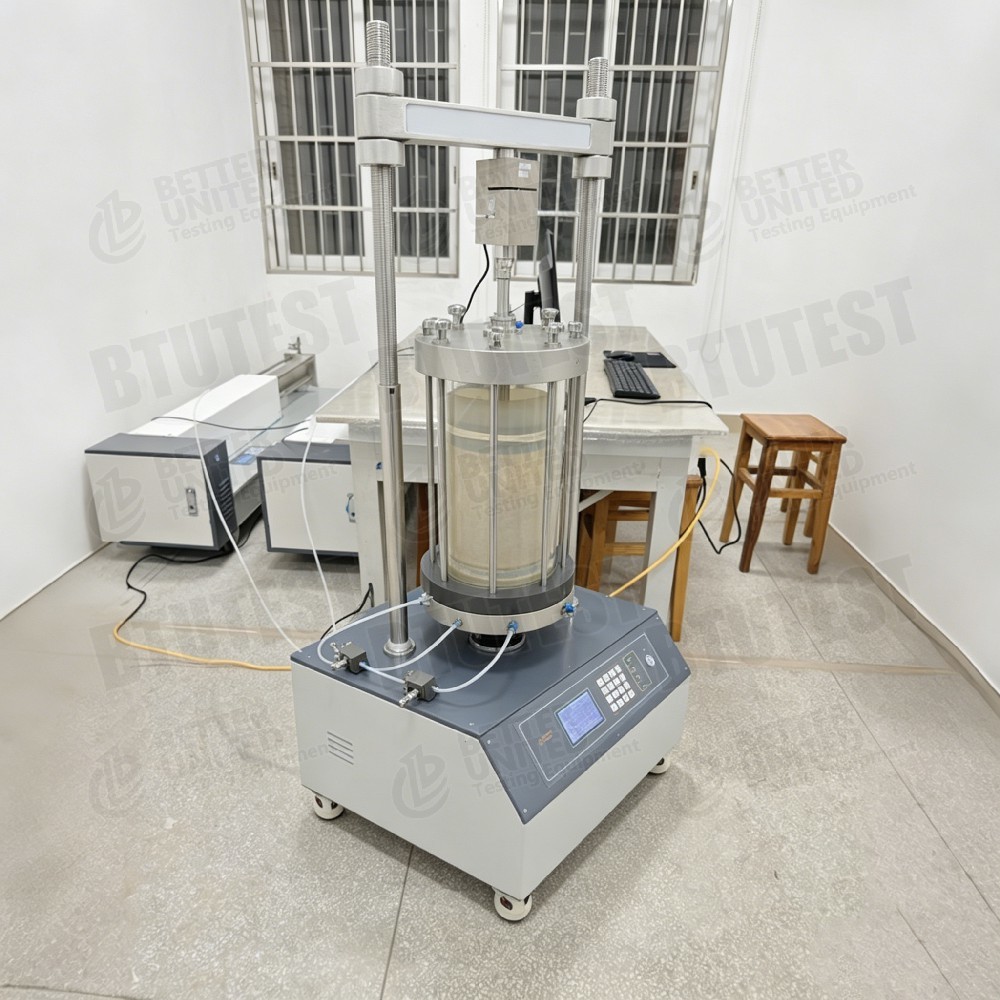

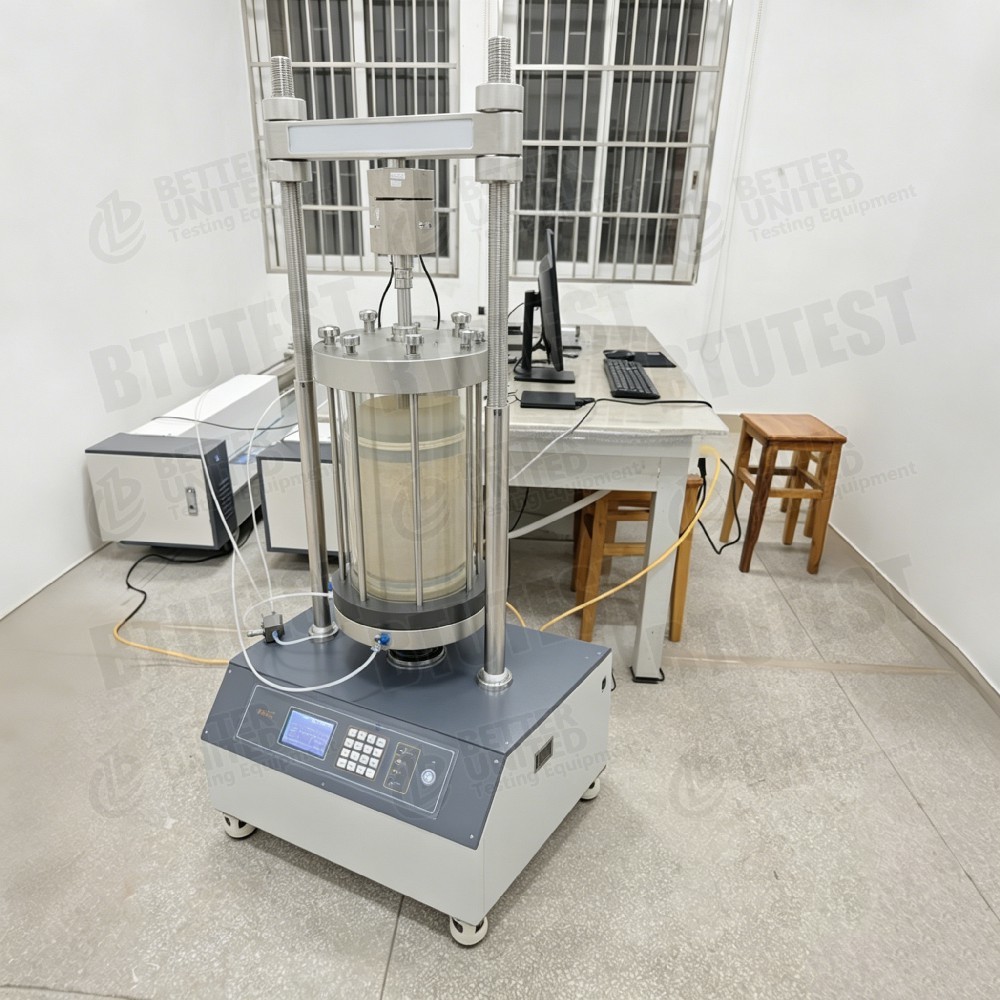

• 2열 로드 프레임– 서보 모터 구동 나사, 최대 축력 200kN, 하중 속도 0.00001~9.99999mm/min(무단계 조정). 프레임에는 4채널 데이터 수집 장치, 16키 멤브레인 키패드 및 LED 상태 표시기가 통합되어 있습니다.
• 3축 셀– 최대 작동 압력 3 MPa, 투명한 유기 유리 측벽, 시편 크기 Ø200×400 mm.

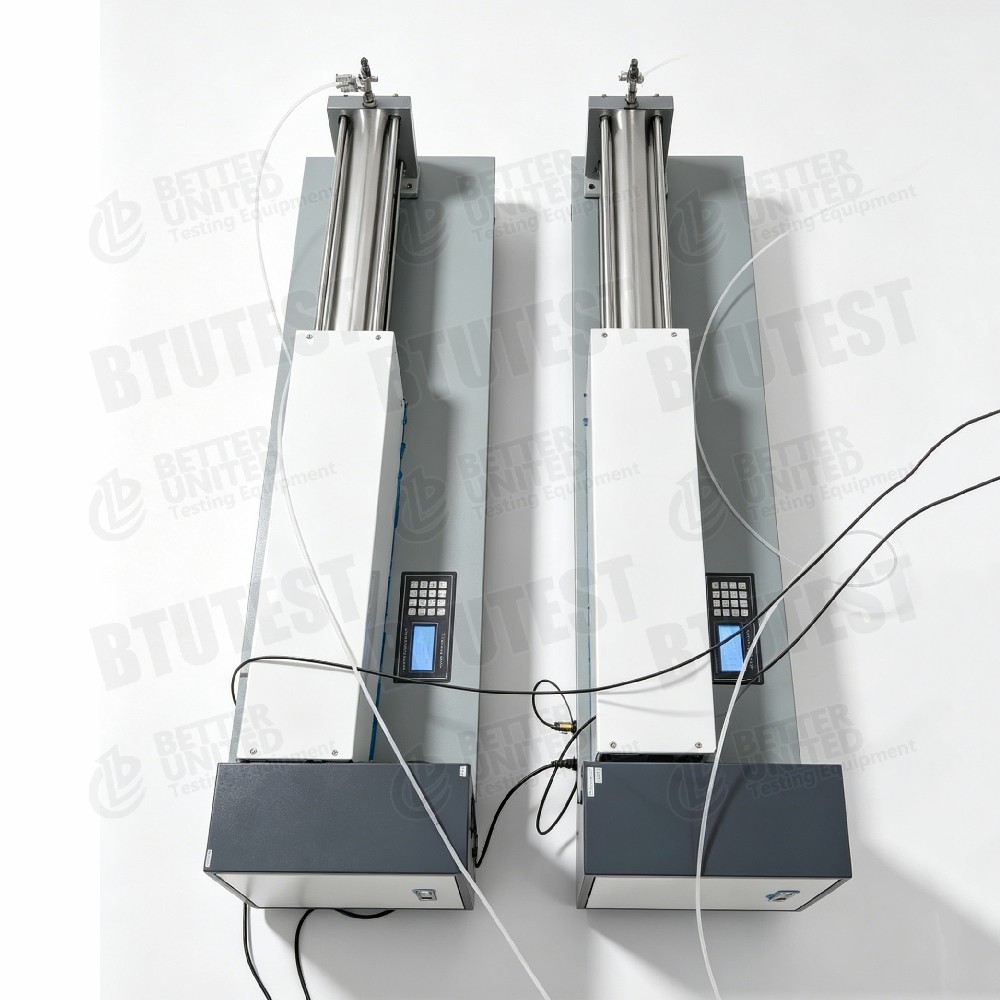

• 제한 압력/배압 볼륨 컨트롤러– 각 0~3MPa, 분해능 1kPa, 정확도 ±0.1% FS, 용량 범위 0~3000ml, USB 인터페이스, 과압 및 과용량 보호.
• 부피변화/배수량 측정– 범위 0~3000 ml, 분해능 0.001 ml, 정확도 ±0.03 ml.
• 간극압 센서– 범위 7 MPa(문서에 약간의 불일치가 있습니다. 7 MPa가 올바른 것으로 간주됨), 정확도 ±0.1% FS.
• 소프트웨어– 완전 자동 3축 테스트 소프트웨어 V3.11(영어 버전), Windows-10/11 지원; 데이터 수집, B 값 확인, 배압 포화, 등방성/이방성 통합, UU, CU(간극 압력 포함), CD(부피 변경 포함), 센서 교정 및 후처리(Mohr 원, c, Ø)용 모듈이 포함되어 있습니다.
• 구성에는 표본 준비 액세서리와 자동 물 공급 시스템도 포함됩니다.

테스트 표준(국제)

문서에는 특정 표준이 나열되어 있지 않습니다. 기능(암석/토양 3축 압축, 압밀, 배수/비배수 시험, 간극압 측정)에 따라 다음 국제 표준을 참조할 수 있습니다(제조업체에 확인).

• ASTM D7012(암석의 3축 압축강도)
• ASTM D7181(토양에 대한 압밀 비배수 삼축시험)
• ASTM D4767(토양에 대한 압밀배수 삼축시험)
• ASTM D2850(토양에 대한 비압밀 비배수 삼축시험)
• ASTM D2166(무제한 압축강도)
• ASTM D5084(투수성, 장착 시)
• ISRM 제안 방법(암석 3축 시험)
• ISO 17892-8/-9(지반공학적 3축 시험)

대구경 암석 코어(Ø200mm)의 경우,ASTM D2664(암석의 3축 강도)도 관련이 있습니다.

세부 사항

• 큰 시료 용량– Ø200×400mm를 사용하면 거친 토양, 연암 또는 破碎 ​​암석을 테스트할 수 있어 스케일 영향을 줄일 수 있습니다.
• 고정밀 부피 측정– 0.001ml 분해능과 ±0.03ml 정확도로 고정밀 압밀 및 투과성 테스트에 적합합니다.
• 듀얼 컨트롤러– 별도의 제한 및 배압 컨트롤러(각각 3000ml 용량)로 장기간 테스트 또는 다단계 로딩이 가능합니다.
• 통합 로드 프레임 설계– 내장형 획득 및 제어 키패드로 외부 컨트롤러가 필요 없으며 케이블 복잡도와 공간이 줄어듭니다.
• 포괄적인 소프트웨어 기능–
  • B값 확인, 배압 포화
  • 등방성/이방성 압밀
  • UU, CU(간극압), CD(체적 변화)
  • 자동 Mohr 원 플로팅, 응집력(c) 및 마찰각(ψ) 계산
  • 이중 Y축 그래픽, 최대 3개의 동시 창
  • 데이터 확대, 복사, 저장, 인쇄
• 자동 보호– 과압 및 과량 차단.

사양

• 암석 역학– 3축 압축 강도, 변형 계수, 포아송 비, 강도 매개변수(c, ψ).
• 토양 역학– 조립질 토양, 암석 채우기, 풍화암에 대한 3축 통합 배수/비배수 테스트.
• 대규모 엔지니어링– 높은 댐, 기초, 경사면, 터널 주변 암석 – 대형 시편 테스트.
• 광미댐– 광미사의 기계적 특성 및 액화 평가(동적 모듈이 추가된 경우).
• 에너지 지질공학– 가스 수화물 저장소, 지열 저장소 암석 – 3축 거동.
• 교육 및 연구– 대학 및 연구소의 암석/토양 역학 연구실.

장점

• 큰 시료 용량– Ø200×400mm는 실제 엔지니어링 그라데이션과 일치하여 거친 입자의 재료를 더 잘 나타냅니다.
• 고정밀 볼륨 제어– 3000ml 범위에서 0.001ml 분해능으로 고정밀 부피 변화 측정에 이상적입니다.
• 통합 로드 프레임– 획득 및 제어 기능이 내장되어 있고 외부 장치 수가 적은 컴팩트한 디자인입니다.
• 넓은 로딩 속도 범위– 0.00001~9.99999mm/min, 크리프(매우 느림) 및 빠른 전단 모두에 적합합니다.
• 독립 듀얼 컨트롤러– 별도의 구속 및 배압 제어로 복잡한 응력 경로(예: 이방성 압밀)가 가능합니다.
• 사용자 친화적인 소프트웨어– 영어 인터페이스, 모듈식 조합, 자동 Mohr 원 및 보고서 생성, Windows-10/11 지원.
• 안전 보호– 과압/과부하 시 자동 정지.
• 확장성– 선택적 응력 제어, 온도 제어, 동적 로딩 모듈.

무엇을 선택해야 할까요?

요구 사항에 따라 구성을 선택하십시오.

• 표본 크기– 기존 코어(Ø50~100mm)의 경우 더 작은 셀 모델을 선택하세요. Ø200mm 대형 시편의 경우 BTU-TTS-20이 필요합니다.

• 최대 축력– 부드러운 암석 또는 토양: 50-100kN이면 충분할 수 있습니다. 단단한 암석 또는 암석 채우기: 200kN이 더 적합합니다.

• 제한 압력 범위– 대부분의 지반 공학 테스트에는 3MPa이면 충분합니다. 깊은 암석에는 더 높은 구속 압력(예: 30MPa)이 필요합니다. 다른 모델을 선택하십시오.

• 스트레스 조절이 필요함– 기본 소프트웨어는 변형률 제어됩니다. 응력 경로 테스트(예: k₀ 압밀, 크리프)의 경우 응력 제어 옵션을 추가합니다.

• 온도 조절– 동토나 고온암석의 경우 온도조절 업그레이드 문의 바랍니다.

• 예산– 대형 시스템은 더 비쌉니다. 이렇게 큰 시편이 필요하지 않은 경우 비용을 줄이기 위해 더 작은 모델(예: Ø100mm 또는 Ø61.8mm)을 선택하십시오.

프로세스 흐름

예: 암석 3축 압축 시험(배수/CD 유형)

• 표본 준비– Ø200×400mm 암석 코어를 드릴링하거나 절단합니다. 끝부분을 평평하고 매끄럽게 갈기; 치수와 무게를 측정합니다.

• 시편 설치– 표본을 3축 셀 받침대에 놓습니다. 열수축 튜브 또는 고무막을 적용합니다. 축방향 LVDT 및 원주방향 스트레인 게이지를 설치합니다(필요한 경우). 세포를 봉인하십시오. 제한 및 배압 라인을 연결합니다.

• 채도(필요한 경우)– 배압 컨트롤러를 사용하여 배압(예: 0.5MPa)을 적용합니다. B 값 ≥0.95가 될 때까지 CO2 플러싱 또는 공기 제거 물 포화를 수행합니다.

• 강화– 목표 제한 압력(예: 2MPa)을 적용합니다. 등방성 압밀의 경우 구속 압력을 일정하게 유지하십시오. 이방성 압밀의 경우 축 편위 응력도 적용합니다. 안정될 때까지 (배수 라인 또는 볼륨 컨트롤러를 통해) 볼륨 변화를 기록합니다.

• 전단– 변형률 제어 모드를 선택합니다. 전단 속도를 설정합니다(예: 0.1mm/min). 소프트웨어는 축 하중, 변위, 구속 압력, 간극 압력(배수되지 않은 경우) 및 체적 변화(배수된 경우)를 자동으로 기록합니다. 실시간 응력-변형 곡선 표시.

• 테스트 종료– 축 변형률이 미리 설정된 값(예: 15%)에 도달하거나 하중이 피크의 70%로 떨어지면 하중을 중지합니다. 제한 압력을 내리고, 시편을 분해하고, 실패 모드를 사진으로 찍습니다.

• 데이터 처리– 소프트웨어는 각 구속 압력에 대한 최대 강도, 탄성 계수(E), 포아송 비(ν)를 자동으로 계산합니다. 소프트웨어는 3개 이상의 제한 압력에서 얻은 데이터를 사용하여 Mohr 원을 그리고 c와 ψ를 계산합니다. 테스트 보고서를 생성합니다(Excel 또는 Word로 내보낼 수 있음).

• 대청소– 3축 셀과 라인을 청소합니다. 공기가 제거된 물을 보충하십시오.

토양 테스트에 대한 참고 사항: 포화된 부드러운 토양에 대한 CU 테스트의 경우 전단하는 동안 간극압을 기록해야 합니다. CD 테스트의 경우 배수 밸브를 열어 볼륨 변화를 측정합니다. 소프트웨어 모듈에는 다음 옵션이 포함되어 있습니다.

요약:BTU-TTS-20은 대형 지반 공학 시편을 위한 완전 자동 3축 시험 시스템으로 높은 정밀도를 제공합니다. 현장 그라데이션 표현이나 대규모 p 테스트가 필요한 암석 및 토양 역학 연구에 적합합니다.조항.
