제품 상세 정보:
|
|
| 원래 장소: | 메이드 인 차이나 |
|---|---|
| 브랜드 이름: | BTUTEST |
| 인증: | SGS, INTERTEK |
| 모델 번호: | BTU-DDS-4 / BTU-DDS-4A / BTU-DDS-4Q |
|
결제 및 배송 조건:
|
|
| 최소 주문 수량: | 1세트 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 토양 검정 장비 표준은 나무상자를 수출합니다 |
| 배달 시간: | 지불 6 일 후 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹 |
| 공급 능력: | 달 당 100 세트 |
|
상세 정보 |
|||
| 이름: | 4개 유닛 직접 전단 장치 | 보증: | 1년 |
|---|---|---|---|
| 시료 크기(mm): | Φ61.8×H20 | 최대 깎기 이동량: | 8mm |
| 센서: | 로드셀 4개 | 제어 방법: | 16키 멤브레인 키패드 + 240×128 LCD |
제품 설명

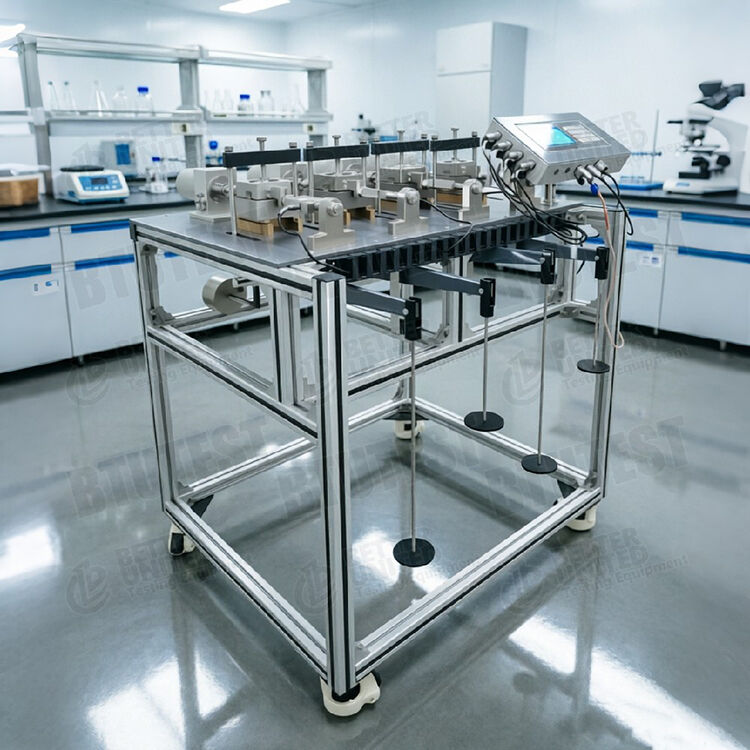

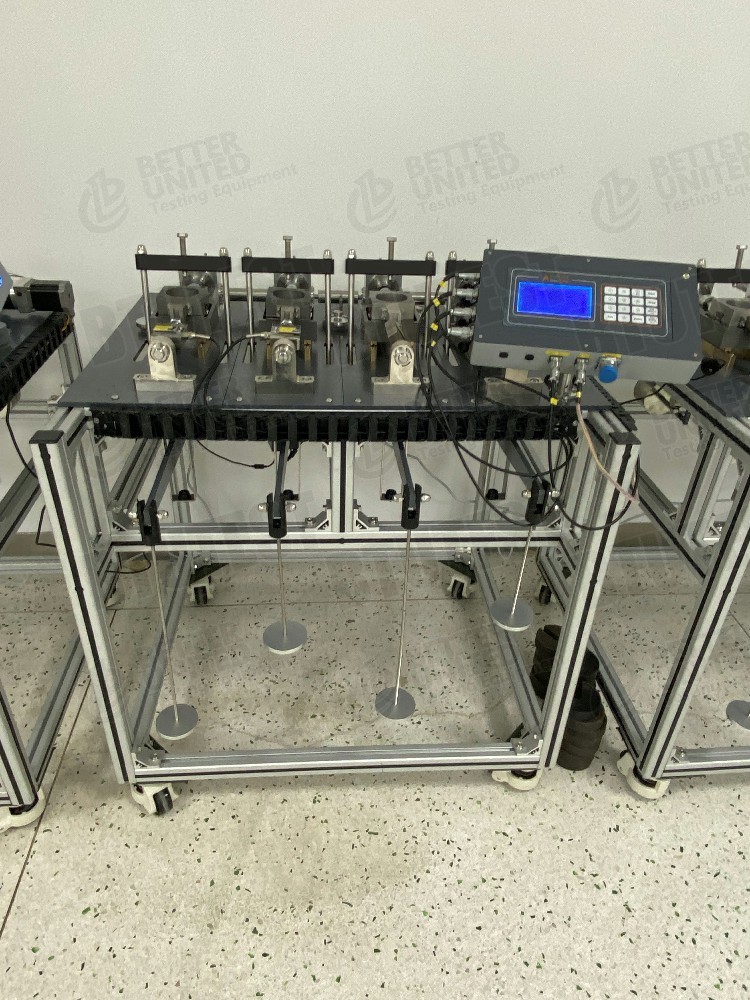

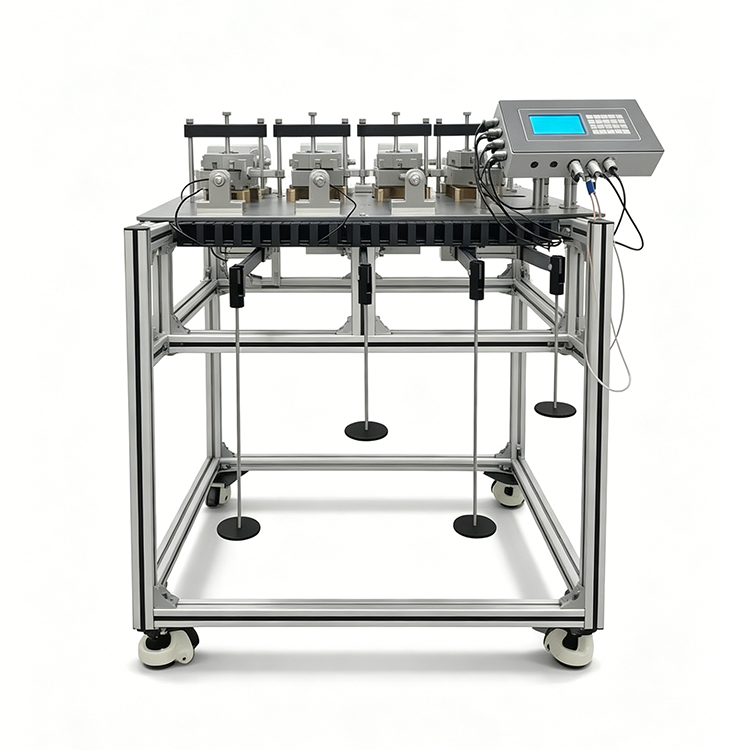

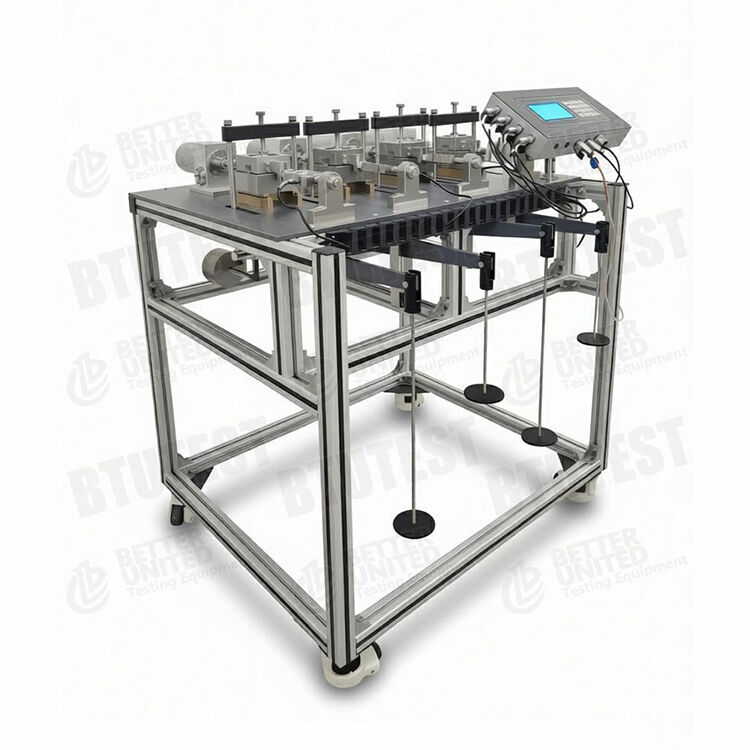

이 시리즈는4단계 직사용 절단기토양의 절단 강도 매개 변수 (내부 마찰 각 φ 및 결합 c) 를 결정하는 데 사용됩니다. 세 가지 모델이 있습니다.
·BTU-DDS-4: 기본 네 단위 직사단 장치 (수동 기록 또는 외부 계측기 읽기).
·BTU-DDS-4A: 자동 데이터 수집 및 처리용 데이터 로거 및 Windows 소프트웨어를 갖춘 4 단위 자동 데이터 수집 직사용 장치.
·BTU-DDS-4Q: 네 단위 자동 직계 절단 장치, 공기 로딩 (레버 로딩을 대체) 및 고급 제어.
공통점:
· 표본 크기: Φ61.8 mm × H20 mm (표준 절단 반지).
· 깎기 속도: 0.00001 mm / min, 단계없는 조정.
최대 절단 이동: 8mm.
· 수평 절단력을 측정하기 위한 네 개의 부하 셀.
· 모델들 사이의 주요 차이점은 로딩 방법, 제어 방법 및 데이터 획득 능력입니다.
·ASTM D3080(토양의 직접 절단 테스트를 위한 표준 시험 방법)
·ISO 17892-10(지질 기술 시험 直接剪切 시험)
·BS 1377-7(영국 표준 直接剪切 시험)
·JGS 0561(일본 직접 절단 시험 방법)
·중국어 GB/T 50123‐2019(토양 검사 방법의 표준)
이 세 가지 모델 모두 위의 표준에 명시된 절단 속도, 표본 크기 및 정상적인 스트레스 범위에 대한 기본 요구 사항을 충족시킬 수 있습니다.
| 매개 변수 | BTU-DDS-4 | BTU-DDS-4A | BTU-DDS-4Q |
| 기기 이름 | 4단계 직계 절단장치 | 4단계 자동 집합 직사단장 | 4개의 자동 직계 절단 장치 |
| 표본 크기 (mm) | Φ61.8×H20 | Φ61.8×H20 | Φ61.8×H20 |
| 깎기 속도 (mm/min) | 0.00001 6 (단계 없이) | 0.00001 6 (단계 없이) | 0.00001 6 |
| 로딩 방법 | 레버 로딩 (레버 비율 12:1) | 레버 로딩 (12:1) | 공기 부하 |
| 제어 방법 | 16키 엽막 키보드 + 240×128 LCD | 16키 엽막 키보드 + 240×128 LCD | 16키 엽막 키보드 + 240×128 LCD |
| 최대 절단 이동량 | 8mm | 8mm | 8mm |
| 응집압 (kPa) | 0-50-100-200-300-400 (단계 무게) | 0-50-100-200-300-400 (단계 무게) | 25-400 (공기 압력으로 지속적으로 조절) |
| 센서 | 4개의 로드 셀 | 4개의 로드 셀 | 4개의 로드 셀 |
| 데이터 수집 | 아무 것도 없습니다 (수동 읽기) | 데이터 로거 + 윈도우 취득/처리 소프트웨어 | 자동 취득 + 소프트웨어 |
참고: DDS‐4A와 DDS‐4Q 모두 자동 데이터 획득을 가지고 있습니다. 주요 차이점은 로딩 방법입니다. DDS‐4는 수동 / 반 자동 (소프트웨어가 없습니다).
·4개 단위 구조4개의 시어 박스가 동시에 시험될 수 있으며, 각 시어 박스는 자신의 로드 셀을 통해 수평 시어 힘을 독립적으로 측정합니다.
·깎기 속도0.00001-6mm/min 연속 조정 가능, 느린 절단 (0.02~0.05mm/min) 에서 빠른 절단 (0.8~1.2mm/min) 까지 적용되며, 또한 순환 절단에도 적합합니다.
·로드 셀전통적인 검증 고리를 대체하고 높은 정확도 (± 0.1% FS) 로 직접 전기 출력을 제공하여 자동 데이터 획득을 촉진합니다.
·최대 절단장 8mm(일반적으로 6mm 또는 지름의 10%까지)
·응집 압력∙
o DDS-4 / 4A: 고정 압력 단계 (0, 50, 100, 200, 300, 400 kPa) 를 사용하여 레버 로딩 (12:1)
o DDS-4Q: Pneumatic 부하, 25에서 400 kPa에서 지속적으로 조절, 무게를 변경 할 필요가 없습니다. 모든 중간 압력 값을 허용합니다.
·제어 방법모든 모델은 절단 속도, 시작/정지 등을 설정하기 위해 막 키보드 + 비 터치 LCD (240×128) 를 사용합니다.
·데이터 수집 (DDS-4A / 4Q만)∙
o 4개의 로드 셀에 연결된 외부 데이터 로거.
o 윈도우 소프트웨어 (BTU 인수 및 처리 소프트웨어) 는 실시간 절단 힘 이동 곡선을 표시하고, 데이터를 자동으로 저장하고, 엑셀로 수출합니다.
o 포스트프로세싱 모듈: 각기 다른 정상 스트레스에서 최고 절단 스트레스로부터 강도 포장을 그래프화하고 c와 φ를 계산합니다.
· 일상적인 지질 기술 시험: 결합 된 토양, 진흙, 모래 등의 절단 강도를 결정합니다.
· 기울기 안정성 분석: c와 φ 매개 변수를 제공합니다.
· 베어링 용량 평가: 얇고 깊은 기초 설계에 대한 강도 매개 변수를 제공합니다.
· 충전 공학: 재충전 재료의 품질 관리
· 교육 연구소: 대학 토양 기계 연구소 과정.
· 연구 응용 프로그램: 순환 절단 테스트 (순환 부하에서 강도 저하); 공기 부하 모델 (DDS-4Q) 은 다양한 깊이를 시뮬레이션하기 위해 지속적으로 변수 정상 스트레스를 허용합니다.
·4단위 구성4개의 다른 정상 스트레스가 동시에 테스트됩니다. 단위 장치의 4배의 효율.
·넓은 무단 절단 속도 범위다양한 테스트 표준 (연속 절단, 빠른 절단, 주기 절단) 을 충족합니다.
·로드 셀높은 정확성 (0.1% FS), 전통적인 검증 반지 (일반적으로 1% FS) 보다 훨씬 낫습니다.
·레버 로딩 (DDS-4/4A)간단하고 신뢰할 수 있고, 전력이 필요없고, 저렴한 비용입니다.
·기압부하 (DDS-4Q)- 계속 조절 가능한 정상 스트레스, 무게가 변하지 않고 임의의 압력 경로를 시뮬레이션하고 더 높은 자동화
·자동 획득 및 처리 (4A/4Q)인간 오류를 줄이고, 자동으로 c와 φ를 계산하고, 보고서를 생성하고, 시간을 절약합니다.
·가벼운 프레임알루미늄 프로필 구조 (전문서에서 나온), 부식 저항성, 바퀴.
·터치 스크린실험실 환경에 적합합니다 (토양과 물에 저항하며 장갑으로 작동 할 수 있습니다).
테스트 요구 사항에 따라 모델을 선택합니다.
| 요구 사항 | 권장 모델 | 이유 |
| 제한된 예산, 단지 강의 시범 또는 몇 가지 시험, 수동 읽기 허용 | BTU-DDS-4 | 기본 모델, 자동 인수 없이, 가장 낮은 비용 |
| 일상적인 연구 또는 품질 관리, 자동 데이터 수집 및 처리 필요 | BTU-DDS-4A | 레버 로딩 + 자동 획득, 좋은 비용 성능 |
| 계속 변동되는 정상 스트레스가 필요합니다 (예를 들어, 다양한 압력에서의 강도) | BTU-DDS-4Q | 공기 부하, 지속적으로 조절 가능한 압력, 무게가 없습니다. |
| 순환 절단 테스트 | DDS-4A 또는 4Q | 회전적 절단 모드를 지원하는 소프트웨어가 필요합니다 (소프트웨어 버전을 확인) |
| 무게를 완전히 제거하고, 더 높은 자동화를 원하십니까 | DDS-4Q | 프로그램 가능한 압력 조절 장치로 기압 부하 |
| 기존의 빠른 / 느린 절단, 고정 압력 단계 만 충분 | DDS-4A | 레버 로딩은 저렴한 비용과 여전히 자동 인수를 제공합니다 |
참고: DDS-4는 나중에 데이터 로거로 업그레이드 될 수 있지만 일반적으로 DDS-4A 또는 4Q를 직접 구입하는 것이 더 경제적입니다.
사용 예제BTU-DDS-4A(레버 로딩 + 자동 획득):
1.표본 준비
o Ø61.8×20mm 절단 고리를 사용하여 방해받지 않은 토양을 절단하거나 재형조 된 표본을 준비하십시오. 최소 4개의 표본을 준비하십시오. (예: 50, 100, 200, 400 kPa의 4개의 정상적인 스트레스 수준에 대해).
필요하다면 포화 (浸泡) 하거나 자연적인 수분 함량을 유지하십시오.
2.표본 설치
o 표본이 있는 고리를 아래 셰어 박스에 넣고 위 셰어 박스와 정렬합니다.
o 포러스 돌과 로딩 피스톤을 설치합니다.
o 레버 로딩 집합을 위치하고 목표 정상 스트레스에 따라 무게를 적용하십시오 (레버 비율 12:1; 필요한 질량을 계산합니다.)
3.매개 변수 설정
o LCD 화면과 키보드를 사용하여 절단 속도를 설정하십시오 (예를 들어 빠른 절단에 0.8 mm/min).
o 절단 이동 한도를 설정합니다 (예를 들어 6mm).
o 인수 소프트웨어에서 입력 샘플 ID, 정상적인 스트레스, 절단 속도 등
4.깎기 시작
o 모터를 시작 하 고 수평으로 깎기 상자를 이동 합니다.
o 로드 셀은 지속적으로 절단력을 측정합니다. 이동 센서는 이동을 기록합니다.
o 소프트웨어는 네 개의 채널에 대한 실시간 절단 스트레스 이동 곡선을 표시합니다.
5.정지 상태
o 미리 설정된 절단 이동 (예: 6mm) 이 도달하거나 절단 스트레스가 최고점 이후 현저하게 떨어지면 모터는 자동으로 멈추게됩니다 (소프트웨어는 정지 조건을 설정할 수 있습니다).
6.반복 또는 계속
무게를 제거하고 표본을 꺼내 깎기 상자를 깨끗하게
4개의 장치가 동시에 실행됩니다. 4개의 다른 정상 스트레스 테스트가 병행적으로 수행됩니다. (독립적인 제어를 가정하면 일반적으로 모두 동시에 실행됩니다.)
7.데이터 처리
o 소프트웨어는 각 샘플에 대한 최고 절단 스트레스를 자동으로 기록합니다.
o 네 개의 정상 스트레스 (σ) 와 대응하는 최고 절단 스트레스를 입력합니다..
o 소프트웨어는 자동으로 τ-σ 산란 지점을 그래프화하고 직선에 맞게, 연대 c (절단) 및 내부 마찰 각 φ ( 기울기) 를 계산합니다.
o 테스트 보고서를 생성 (곡선, c, φ 값 포함) 하 고 Excel에 수출 할 수 있습니다.
8.청소 및 유지보수
깎기 상자, 로드 셀, 엽기성 돌을 깨끗하게
o 레버 및 드라이브 구성 요소를 검사하십시오. 장기간 사용되지 않을 때 무게를 풀십시오.
에 대해DDS-4Q(공압부하)
· 수동으로 무게를 추가 할 필요가 없습니다. 압력 조절기를 통해 원하는 정상 압력을 설정하십시오 (예를 들어 30, 60, 120, 240 kPa 등과 같은 값).
· "중량을 적용" 단계가 "공기 압력을 설정하고 안정화"로 대체됩니다.
· 다른 모든 단계는 DDS-4A와 동일합니다.
요약:BTU-DDS-4/4A/4Q 시리즈는 기본 수동 작동에서 완전 자동 공기 로딩까지 완전한 제품 라인을 제공합니다. DDS-4는 예산 제한 응용 프로그램에 적합합니다.DDS-4A는 자동 인수와 함께 최고의 비용 성능 비율을 제공합니다., DDS-4Q는 지속적으로 변동적 인 정상 스트레스가 필요한 고급 연구에 이상적입니다. 사용자는 테스트 빈도, 자동화 요구 사항,그리고 선호되는 정상적인 로딩 방법.
