자동 잔류 직접 전단 장치

제품 설명

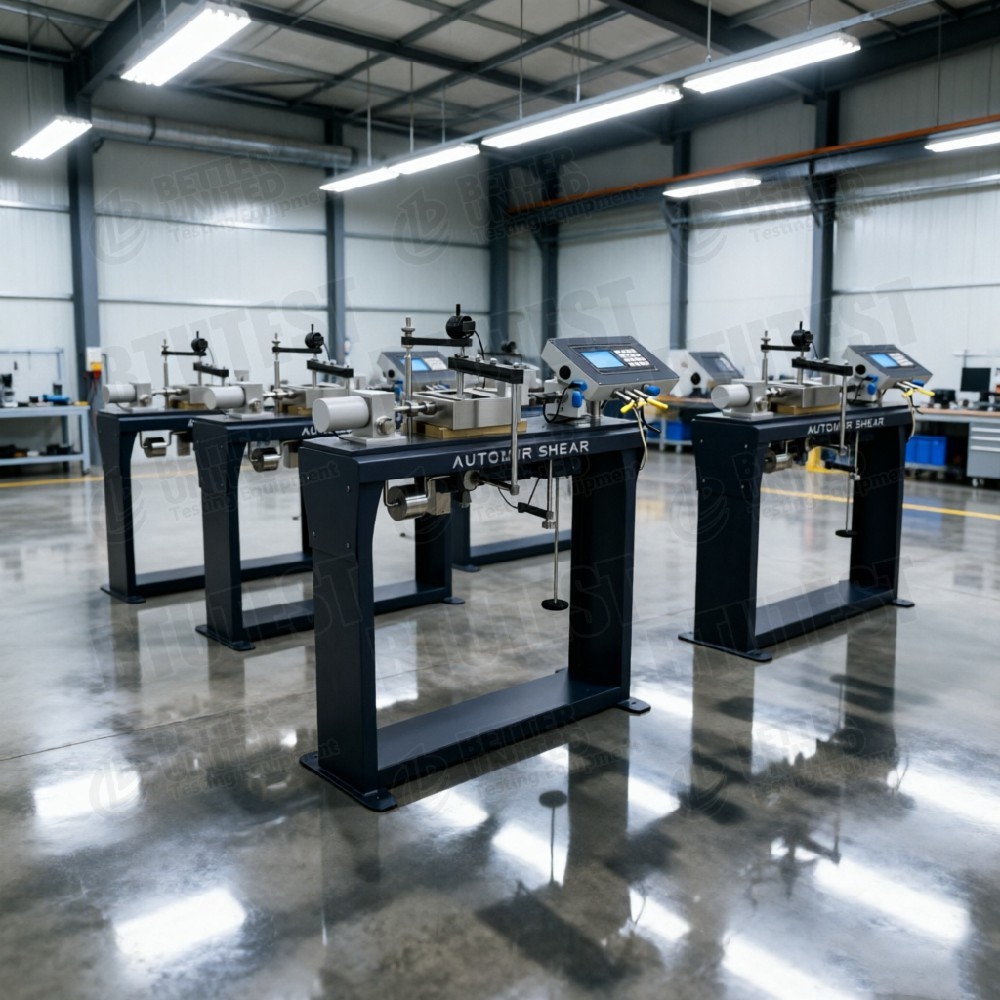

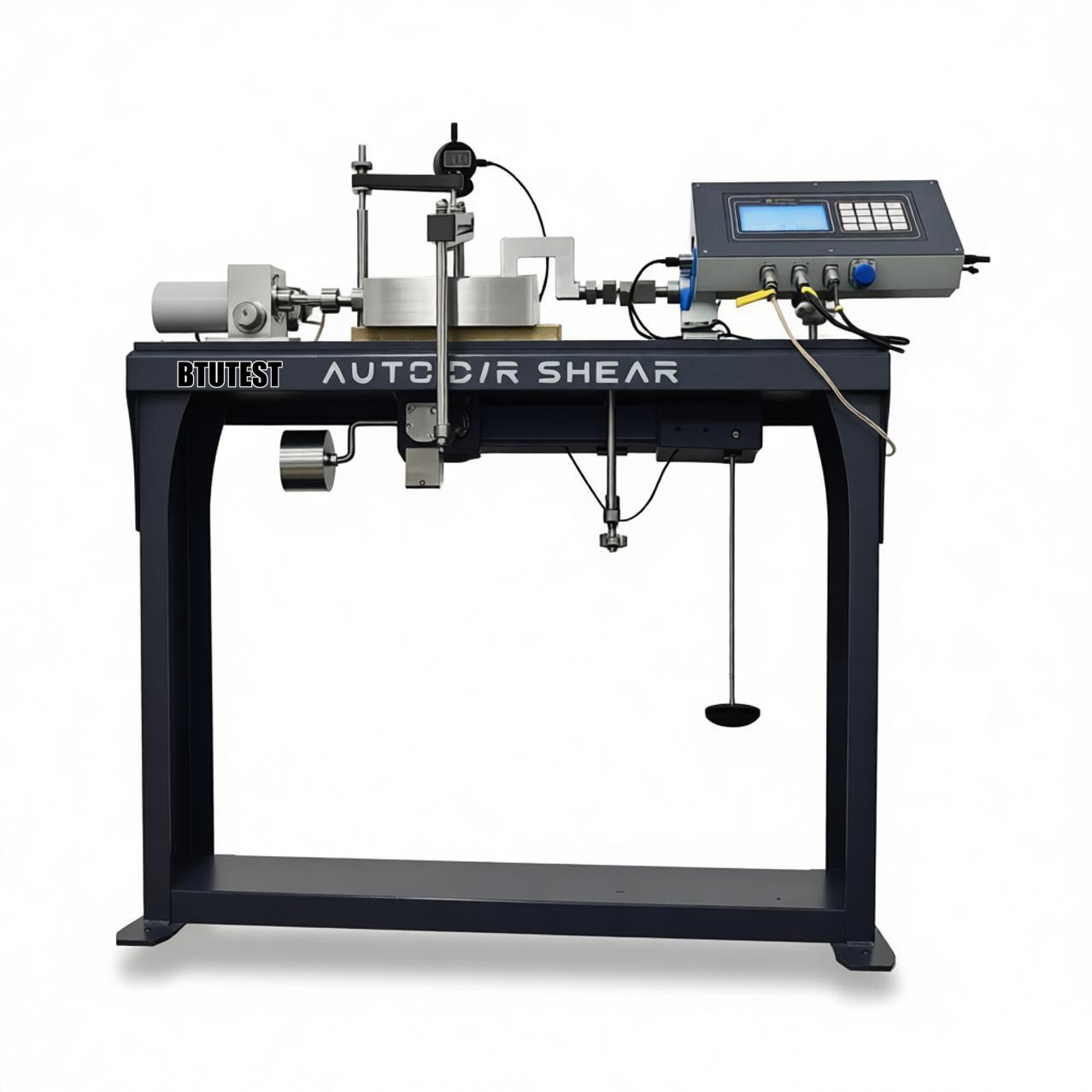

완전 자동 잔류 직선 깎기 장치BTU-DDS-10 / DDS-5 / DDS-5F / DDS-10F

설명

이 시리즈는완전 자동 잔류 직계 절단 장치마이크로프로세서 제어 드라이브 시스템과 키보드 명령 입력으로 테스트 속도를 일시 중지 및 재설정 할 수있는 장점, USB 3.0 인터페이스를 통해 컴퓨터 제어조작자가 프로그래밍할 수 있는 속도와 기능초기 위치 기능으로 빠르게 돌아가는 것은 새로운 테스트를 시작하거나 잔류 절단 테스트를 계속할 때 절단 상자를 다시 설정하는 편리한 방법을 제공합니다.

모델은 다음과 같습니다.

• BTU-DDS-10: 브리티시 스탠다드 직사용 셰어 장치 (레버 로딩)
• BTU-DDS-5: 아메리칸 스탠다드 직사용 절단장치 (레버 로딩)
• BTU-DDS-5F: 완전 자동 잔류 직계 절단 장치 (5 kN)
• BTU-DDS-10F: 완전 자동 잔류 직진 장치 (5 kN? 표는 5 kN를 나타냅니다. 그러나 모델은 10 kN를 제안합니다. 제조사와 확인하십시오.)

주요 기능:

• 표준 단속, 표준 절단, 빠른 절단, 순환 절단, 리올로지 직접 절단
• 선택적인 인터페이스 마찰 테스트 모듈과 온도 제어 모듈

시험 표준 (국제)

• 영국 표준 (BTU-DDS-10):BS 1377
• 미국 표준 (BTU-DDS-5:ASTM D3080
• 완전 자동 잔류 모델 (DDS-5F / 10F): 영국 및 미국 표준뿐만 아니라 잔류 강도 테스트 표준을 모두 충족 할 수 있습니다.ASTM D7608,ASTM D6467(제공자와 확인)

다른 관련 표준:

• ISO 17892-10(직접 절단 테스트)
• AASHTO T-236
• EN 1997-2(유로 코드 7)

사양

참고: BTU-DDS-10F 모델 명칭에는 10F가 포함되어 있지만, 표에는 여전히 정상 힘과 수평 절단 힘이 5 kN로 나열되어 있습니다. 이것은 타이핑 오류일 수 있습니다.실제 사양에 대해 제조업체와 확인.

세부 사항

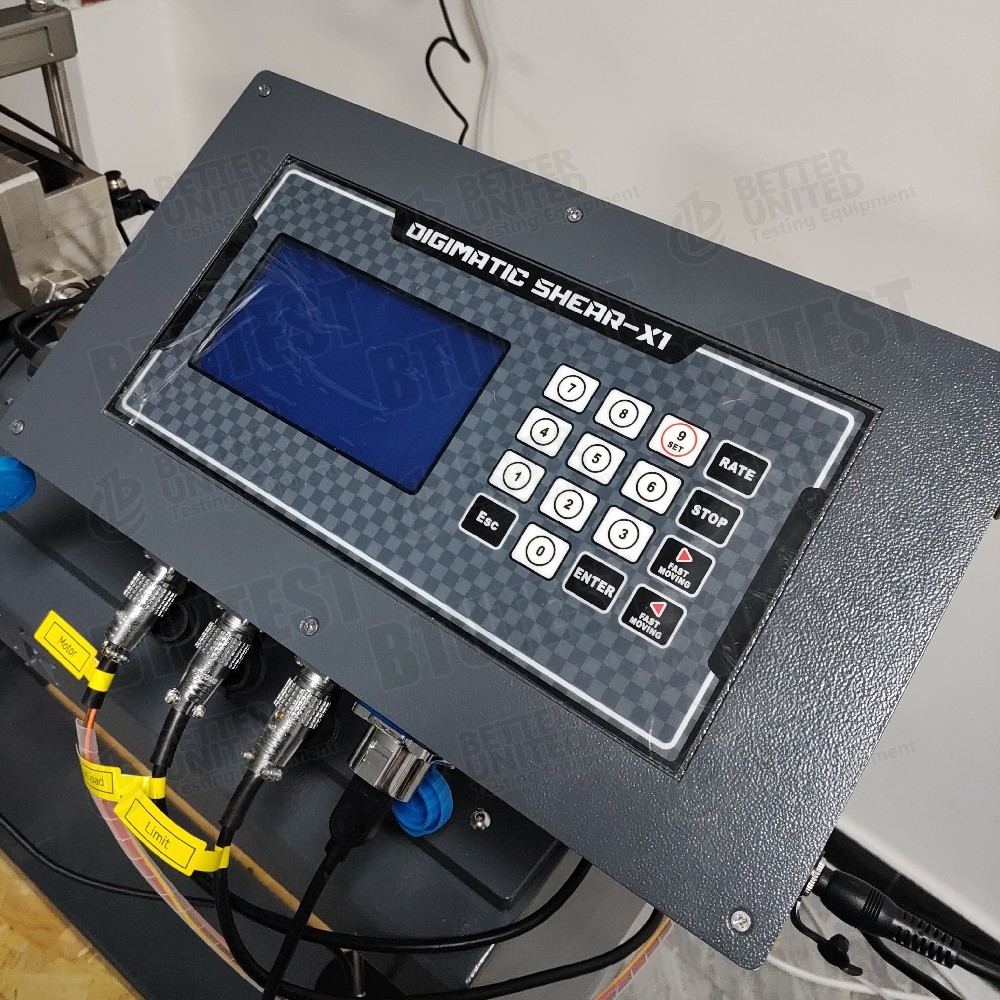

• 마이크로프로세서 제어 시스템프로그램 가능한 테스트 속도, 일시 중지, 리셋; 컴퓨터와 USB 3.0 통신.
• 초기 위치로 빠르게 돌아갑니다.- 시어 박스를 테스트 후 또는 잔류 시어 중에 자동으로 시작 위치로 되돌려서 편리성을 향상시킵니다.
• 이중 표준 호환성영국 표준 (DDS-10) 은 정사각형 표본 (60×60 또는 100×100 mm) 을 사용한다. 미국 표준 (DDS-5) 은 둥근 표본 (Φ61.8×20 mm) 을 사용한다.
• 완전 자동 잔류 모델 (DDS-5F/10F) Servo 폐쇄 루프 로딩, 잔류 강도 테스트를 위해 자동 교차 깎기.
• 레버 로딩 (DDS-10/5)전통적인 무게 로딩, 간단하고 신뢰할 수 있지만 수동 무게 변경이 필요합니다.
• 넓은 절단 속도 범위0.000019.99999 mm/min, 느린 절단에서 빠른 절단을 포함합니다.
• 큰 절단 이동- 최대 25mm, 일반적인 직사격 (6-8mm) 보다 훨씬 크며, 큰 이동이 필요한 잔류 강도 테스트에 적합합니다.
• 선택용 모듈- 인터페이스 마찰 (토양 구조, 지질 합성) 및 온도 조절 (확인 범위)
• 소프트웨어 모듈표준 단속, 표준 절단, 빠른 절단, 순환 절단, 리올로지 직접 절단 등.

적용

• 잔류 강도 검사- 큰 이동 하에서 미끄러짐 구역 토양, 결함 구부러기 등의 잔류 절단 강도 (cr, φr) 를 결정한다.
• 일반 직사단단 시험빠른 절단, 통합 절단, 느린 절단 최고 강도를 얻기 위해.
• 주파수 절단지진이나 파동 부하에서 강도 저하를 시뮬레이션합니다.
• 리올로기 직접 절단 (rheological direct shear)토양의 장기적 이동 행동을 연구합니다.
• 인터페이스 마찰선택적 모듈과 함께 토양 콘크리트, 토양 지질막 등을 테스트하고, 마찰 각을 인터페이스합니다.
• 온도 조절 시험선택적인 온도 모듈을 사용하여 절단 강도에 대한 온도 효과를 연구합니다.
• 국제 표준의 준수BS 1377 및 ASTM D3080을 충족합니다. 국내 및 국제 프로젝트에 적합합니다.

장점

• 다중 표준 준수- 전용 영국 및 미국 표준 모델, 일반 완전 자동 잔류 모델.
• 큰 절단 이동 (25mm)통상적인 직사 절단 (6-8mm) 보다 잔류 강도 테스트에 더 적합합니다.
• 완전 자동 서보 클로즈 루프 (F 모델)수동 개입없이 자동 교차 깎기, 정확한 스트레스 / 스트레인 경로 제어.
• 넓은 절단 속도 범위0.000019.99999 mm/min 스텝리스, 크리프에서 빠른 절단.
• USB 3.0 인터페이스고속 데이터 전송, 원격 제어 기능
• 빠른 반환 기능특히 다단계 잔류 깎는 데 효율성을 향상시킵니다.
• 모듈형 소프트웨어✅ 통합, 절단, 순환, 리올로지 모듈은 필요에 따라 결합 될 수 있습니다.
• 확장 가능성선택적 인 인터페이스 마찰 및 온도 제어 모듈.

선택 해야 할 것

테스트 요구 사항에 따라 모델을 선택합니다:

참고: DDS-5F와 DDS-10F의 주요 차이점은 표본 크기일 수 있습니다. (DDS-5F는 원형 미국 표본, DDS-10F는 사각형 영국 표본)하지만 표는 명확하지 않습니다.

프로세스 흐름

예를 들어:포화 된 점토에 대한 잔류 강도 시험 (반환 절단) 은 완전 자동 잔류 직사 절단 장치를 사용하여 (BTU-DDS-5F)

• 표본 준비
  • 미루지 않은 또는 재형조 된 점토 표본을 Φ61.8×20mm 절단 고리를 사용하여 절단하고 포화시킵니다.
  • 초기 물 함유량과 밀도를 측정합니다.

• 표본 설치

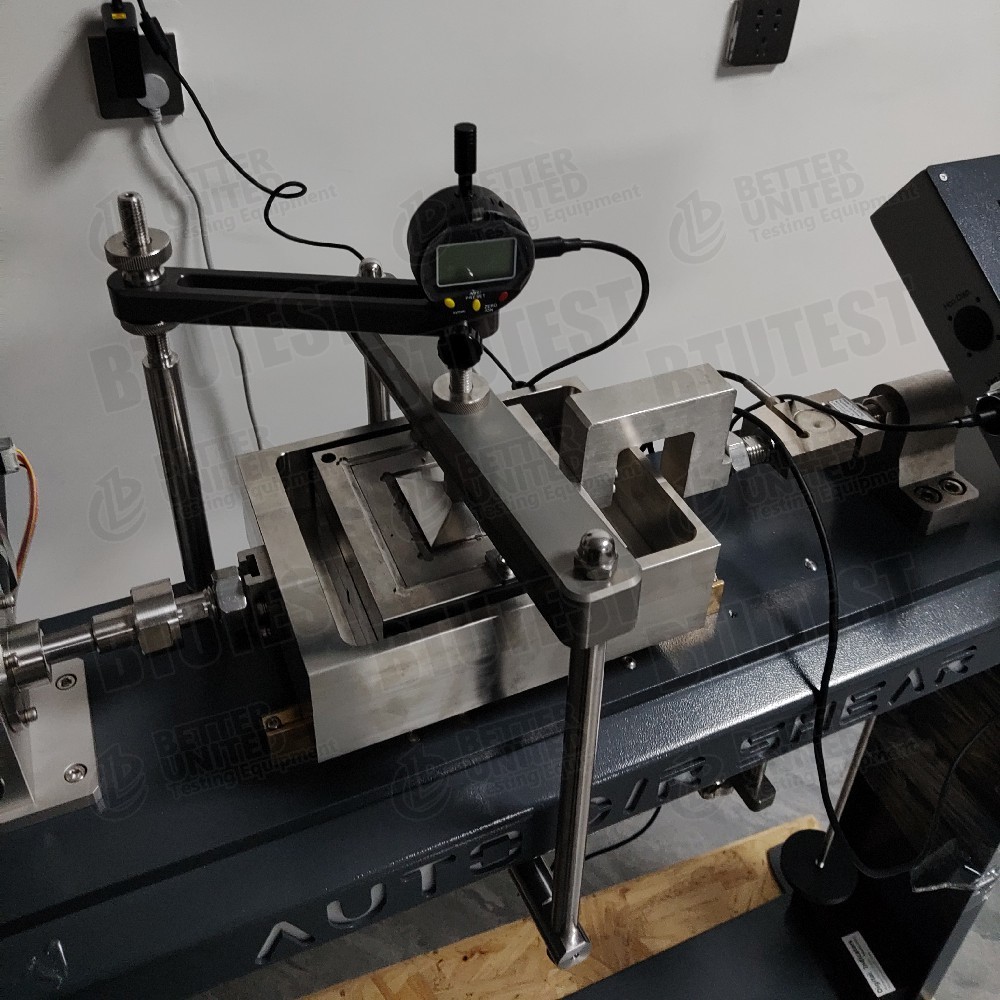

  • 표본을 하부 깎기 상자에 넣고 상부 상자, 엽기성 돌, 그리고 로딩 플레이트를 설치합니다.
  • 직선 깎기 로딩 프레임에 깎기 상자를 배치, 정상 및 수평 로딩 막대를 연결.
  • 이동 센서 (평면 및 수직) 를 설치합니다.

• 정상적인 스트레스 적용
  • 목표 정상 스트레스 (예를 들어, 100 kPa) 를 서보 클로즈 루프 시스템을 통해 적용한다.
  • 통합이 안정화 될 때까지 정상적인 이동을 기록합니다 (수수 상태).

• 절단 매개 변수를 설정
  • 선택: '저분 절단 모듈' 또는 '반환 절단 모듈'
  • 절단 속도 (예를 들어, 0.5 mm/min) 를 설정합니다.
  • 앞쪽으로 절단 이동 한도를 설정합니다 (예를 들어, 10 mm).
  • 역 절단 이동 한계 (예를 들어, 10 mm) 및 주기 수 (예를 들어, 5) 를 설정합니다.
  • 제어 모드 선택: 스트레인 제어 (유형적)

• 교차 깎기 시작
  • 수평 서보 시스템은 셰어 박스를 앞으로 밀고, 앞으로의 한계에 도달하면 자동으로 역전됩니다.
  • 소프트웨어는 각 반주기의 절단 힘, 이동 및 시간을 실시간으로 기록합니다.
  • 그래프 절단 스트레스 이동 곡선 (다중주기)

• 정지 상태
  • 미리 설정된 주기가 완료되거나 절단 스트레스가 안정화되면 자동으로 중지됩니다.

• 해체 및 청소
  • 정상적인 힘으로 풀고 샘플을 제거하고 깎기 상자를 깨끗하게 해

• 데이터 처리
  • 소프트웨어는 자동으로 각 반 사이클에 대해 최고 절단 스트레스 (첫 번째 사이클) 와 안정화된 절단 스트레스 (반기) 를 식별합니다.
  • 다른 정상 스트레스의 시험에서, 잔류 강도 껍데기를 cr 및 φr를 계산하기 위해 그래프로 표시합니다.
  • 테스트 보고서를 생성합니다.

레버 로딩 모델 (DDS-10/5): 정상적인 스트레스는 무게를 사용하여 수동으로 적용됩니다. 깎는 동안 수동 기록 또는 외부 데이터 로거가 필요합니다.

요약:이 시리즈는 브리티시 스탠다드 (사각형 모델), 아메리칸 스탠다드 (둥근 모델) 레버 로딩 직사용 절단장치를 제공합니다.또한 완전 자동 서보 폐쇄 루프 잔류 직사단장 (5F/10F)완전 자동 모델은 잔류 강도 테스트를 위해 큰 이동 회전 절단을 지원합니다.모든 모델은 선택적으로 인터페이스 마찰 및 온도 제어 모듈을 장착 할 수 있습니다., 그리고 풍부한 소프트웨어 테스트 모듈을 갖추고 있습니다. 선택은 샘플 모양, 특정 표준의 준수, 완전 자동 잔류 절단 테스트의 필요성에 기초해야합니다.그리고 더 높은 절단 힘 (10 kN) 이 필요한지.
