온도 제어 직접 전단 장치

제품 설명

온도 제어 직접 전단 장치 시리즈

모델BTU-DDS-1FT / DDS-3FT / TRA-15FT

설명

이 시리즈에는 다양한 온도 조건, 특히 기존 온도, 동결 토양 및 잔류 강도 테스트를 위한 토양 전단 테스트를 위한 세 가지 온도 제어 직접 전단 장치가 포함되어 있습니다. 모델은 다음과 같습니다:

• BTU-DDS-1FT: 전자동 온도조절 직접전단장치(단품, 0~90 ℃)
• BTU-DDS-3FT: 전자동 동토 직접절단장치(단품, -20~90 ℃)

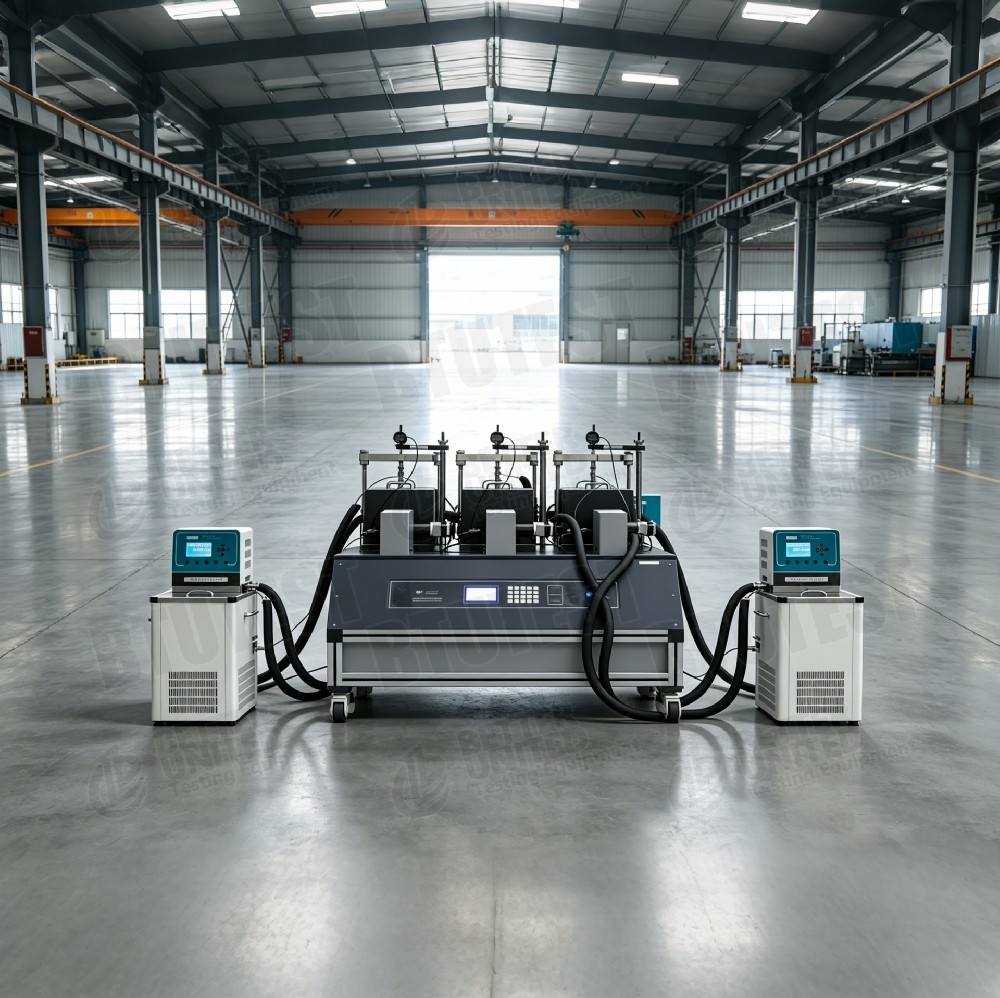

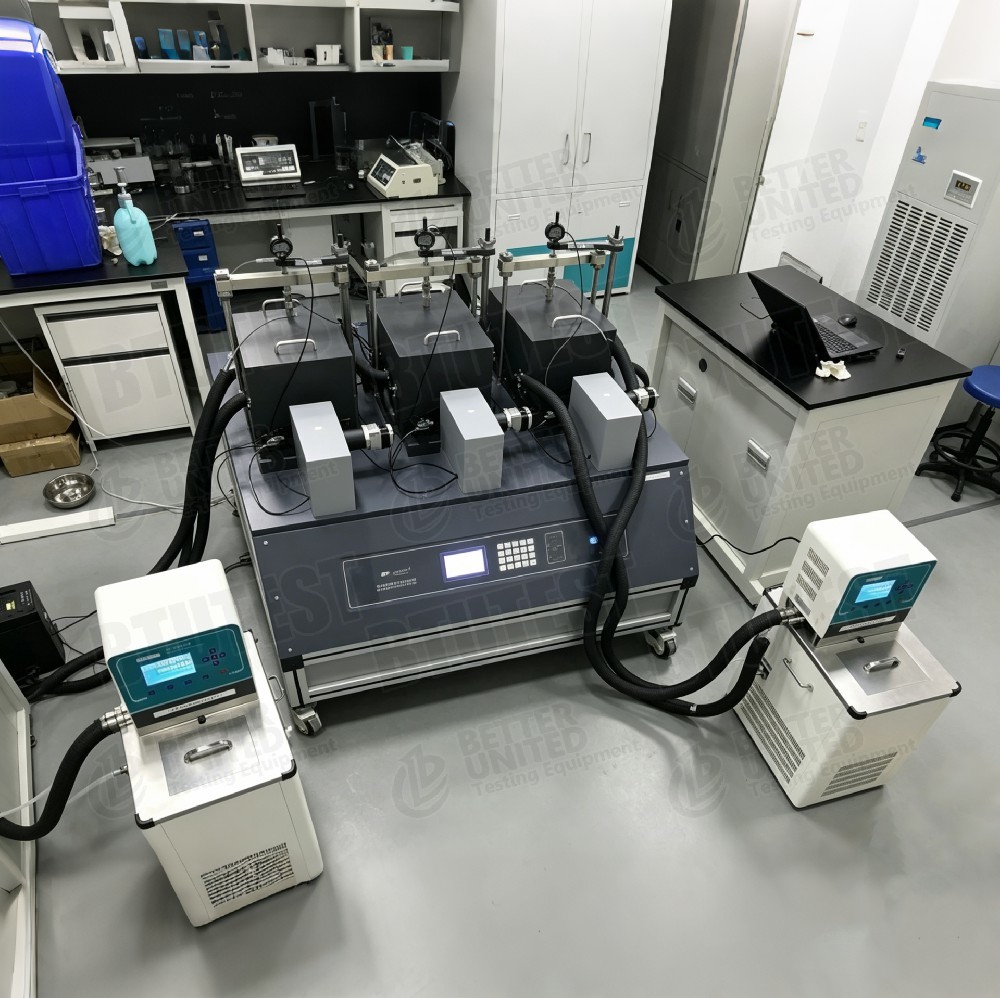

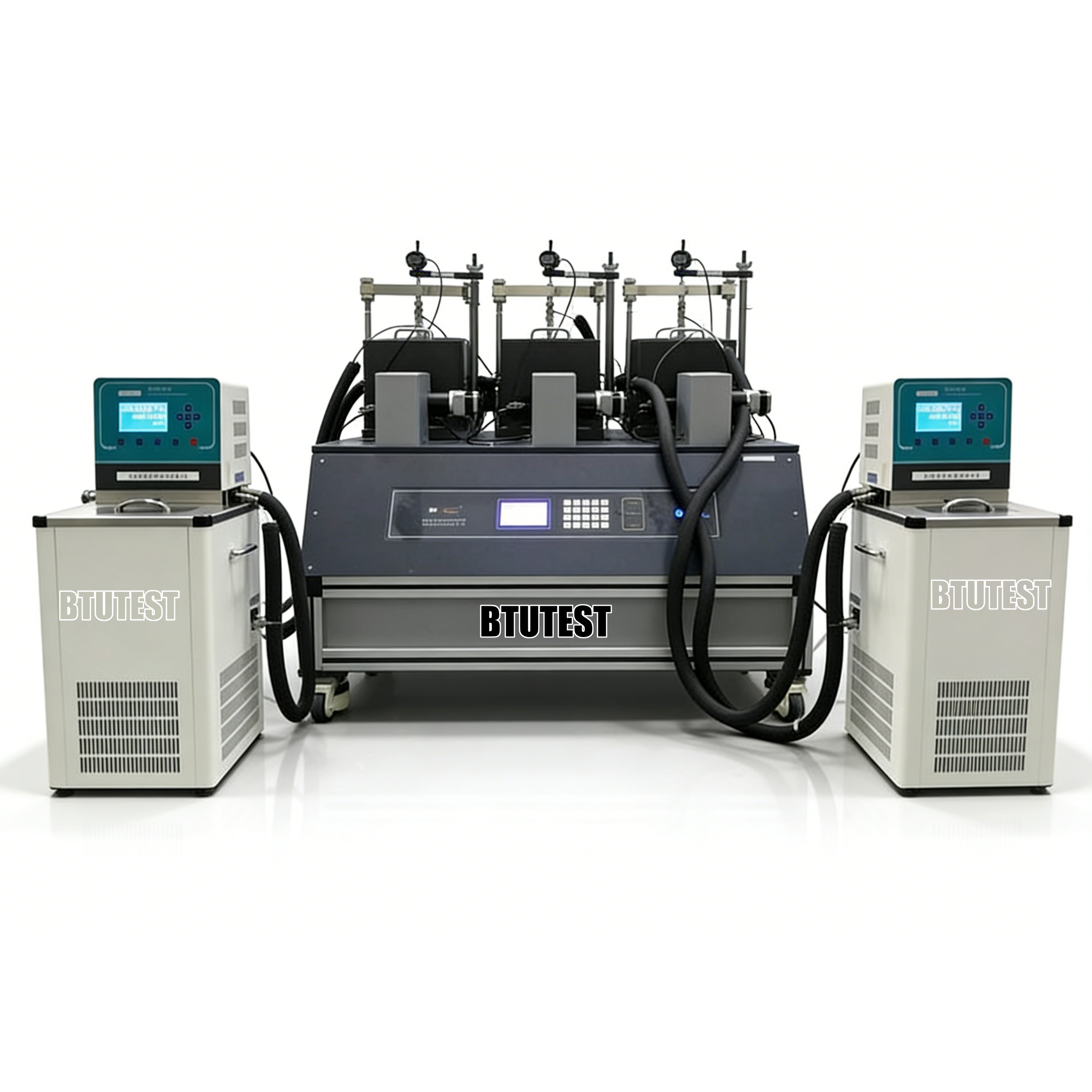

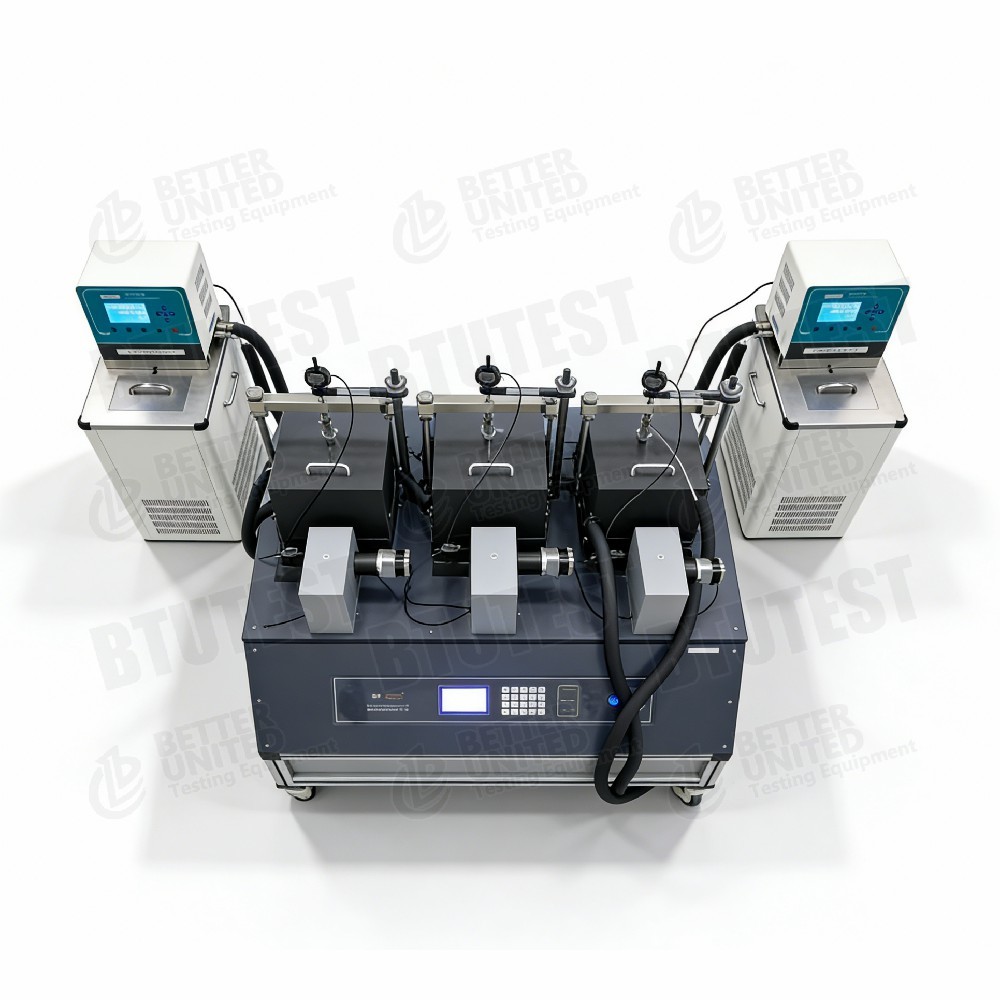

• BTU-TRA-15FT: 전자동 3유닛 온도 조절 잔류 직접 전단 장치(3개의 독립 온도 조절 용기, 0~90 ℃)

일반적인 기능:

• 표본 크기: Φ61.8 mm × H20 mm (표준 절단 링)
• 전단 속도: 0.00001-6mm/min
• 최대 수직 응력: 1.6MPa(3개 모델 모두)
• 최대 전단 응력: 1.6MPa(DDS-1FT 및 TRA-15FT); DDS-3FT: 10MPa
• 획득 정확도: ±0.1% FS
• 로딩 모드: 서보 폐쇄 루프 제어; 수평 방향은 변형률 제어 또는 응력 제어 가능
• 디스플레이: 240×128 LCD + 멤브레인 키패드(키패드 자릿수는 다양함)
• 테스트 모듈: 표준 압밀(단계 로딩), 직접 전단, 순환 전단, 유변학적 직접 전단

테스트 표준(국제)

• ASTM D3080(직접 전단 시험)
• ASTM D7329(동토 직접전단시험)
• ASTM D7608(왕복전단을 이용한 잔류강도 판정)
• ASTM D5321(계면 전단 - 유사한 원리)
• ISO 17892-10(직접 전단 시험)
• BS 1377-7(직접 전단 시험)
• 온도 제어 시험의 경우,ASTM D6519(토양의 열적 특성)도 관련될 수 있습니다.

DDS-3FT의 10MPa 높은 전단 응력 성능은 동결된 토양이나 고강도 재료에 적합합니다.

사양

세부 사항

• 단일 대 3개 단위– DDS-1FT/3FT는 ​​단일 장치(한 번에 하나의 표본)입니다. TRA-15FT는 3개 유닛으로, 3개의 시편을 동시에 전단할 수 있어 효율성이 크게 향상됩니다.
• 고전단 응력(DDS-3FT)– 최대 전단 응력은 10MPa이며, 동결된 토양, 얼음 및 고강도 재료(일반적으로 일반 토양은 1.6MPa 이하)에 적합합니다.
• 온도 조절 차이–
  • DDS-1FT: 0~90℃, 일반 고온 테스트(예: 아스팔트, 열 저장소) 및 주변 조건에 적합합니다.
  • DDS-3FT: -20~90 ℃, 동결된 토양(영하)을 고온까지 덮어 계절 및 영구 동토층 연구에 적합합니다.
  • TRA-15FT: 독립적으로 제어되는 3개의 용기, 각각 0~90℃, 서로 다른 온도에서 동시에 테스트 가능, 정확도 ±0.1℃.
• 서보 폐쇄 루프 제어– 일반 및 수평 하중 모두 서보 모터를 사용하여 정확한 응력 또는 변형 경로 제어가 가능하고 순환 및 유변학 테스트를 지원합니다.
• 잔여 직접 전단– TRA-15FT 이름에는 "잔류물"이 포함되어 있으며 왕복 전단을 통해 잔류 강도를 달성할 가능성이 높습니다(소프트웨어 모듈 확인).
• 센서 구성– 각 장치에는 2개의 로드 셀(일반 및 수평)과 1개의 변위 센서(수평 변위, 수직 변위도 측정될 수 있지만 나열되지 않음)가 포함되어 있습니다. TRA-15FT 총계: 로드셀 6개 + 변위 센서 3개.
• 디스플레이 및 키패드– TRA-15FT는 여러 표본을 모니터링하기 위한 20키 멤브레인 키패드와 3채널 LED 표시기를 갖추고 있습니다.
• 테스트 모듈– 모두 표준 압밀(단계 하중), 직접 전단, 순환 전단 및 유변학적 직접 전단을 지원합니다.

애플리케이션

• BTU-DDS-1FT– 일반 온도 조절 직접 전단(예: 아스팔트 혼합물, 열 저장소 토양, 고온 지반, 핵 폐기물 처리).
• BTU-DDS-3FT– 동결 토양 공학(칭하이-티베트 철도, 북극 프로젝트), 계절 동결 토양 하위 등급, 얼음 토양 인터페이스 연구.
• BTU-TRA-15FT– 고효율 잔류 강도 테스트(예: 미끄러짐 구역 토양) 다양한 온도에서 동시 잔류 강도 테스트 또는 다양한 재료 비교.
• 순환 전단– 지진이나 파도 하중에 따른 강도 저하를 시뮬레이션합니다.
• 유변학적 직접 전단– 장기간 부하 시 크리프 현상.
• 교육 및 연구– 온도 영향을 연구하는 토양 역학 실험실.

장점

• 넓은 온도 범위– -20~90 ℃(DDS-3FT) 또는 0~90 ℃(기타), 동토 및 고온 요구 사항 충족.
• 고전단 응력(DDS-3FT)– 10 MPa로 얼어붙은 토양, 얼음, 딱딱한 점토 또는 심지어 연약한 암석까지 테스트할 수 있습니다.
• 3개의 독립적인 온도 제어 용기(TRA-15FT)– 한 번의 테스트에서 3개의 온도 지점, 3배의 효율성; 각 용기는 독립적으로 제어됩니다(±0.1℃).
• 서보 폐쇄 루프 제어– 정밀한 응력/변형 경로 제어로 순환 및 유변학적 테스트를 지원합니다.
• 다중 테스트 모듈– 하나의 시스템에서 압밀화, 직접 전단, 순환 전단, 유변학을 모두 수행합니다.
• 높은 획득 정확도– ±0.1% FS, 신뢰할 수 있는 데이터.
• 잔류 강도 성능– TRA-15FT는 배치잔류강도 시험에 적합합니다.
• 명확한 운영자 인터페이스– LCD + 멤브레인 키패드, LED 상태 표시기 포함(TRA-15FT).

무엇을 선택해야 할까요?

테스트 요구 사항에 따라 모델을 선택하십시오.

참고: TRA-15FT의 3개 용기는 독립적으로 온도 제어되므로 표본별로 서로 다른 온도를 허용하므로 비교 연구에 이상적입니다. 잔류 강도 테스트의 경우 소프트웨어에 왕복 전단 모듈이 포함되어 있는지 확인하십시오.

프로세스 흐름

예:전자동 동토 직접전단장치를 이용한 동토 급속전단시험(영하온도)(BTU-DDS-3FT)

• 표본 준비
  • 교란되지 않은 동토를 절단하거나 Ø61.8×20mm 절단 링을 사용하여 재형성된 동토 표본을 준비하고 영하의 온도로 유지합니다.
  • 초기 수분 함량, 밀도 및 온도를 측정합니다.

• 시편 설치
  • 시편을 전단 상자에 신속하게 넣고(해동 방지) 다공성 돌과 로딩 플레이트를 설치합니다.
  • 온도 조절 챔버 내부에 전단 상자를 놓고 일반 로드 로드와 수평 로드 로드를 연결합니다.
  • 변위 센서와 로드 셀을 설치합니다.

• 온도 설정
  • 소프트웨어에서 목표 온도(예: -15℃)를 설정하고 온도 제어 시스템을 시작한 다음 시편 온도가 안정화될 때까지 기다립니다(일반적으로 크기에 따라 1~2시간).

• 일반 스트레스 적용
  • 서보 로딩 시스템을 통해 목표 수직 응력(예: 200kPa)을 적용합니다.
  • 안정될 때까지 정상 변위(동토의 압밀 변형이 작음)를 기록합니다.

• 전단 매개변수 설정
  • "빠른 전단 모듈" 또는 "표준 전단 모듈"을 선택합니다.
  • 전단 속도를 설정합니다(예: 1mm/분 - 얼어붙은 토양은 상대적으로 더 높은 속도로 전단되는 경우가 많습니다).
  • 전단 변위 한계를 설정합니다(예: 6mm).
  • 제어 모드를 선택하십시오: 변형률 제어(공통) 또는 응력 제어.

• 전단 시작
  • 수평 서보 모터를 시작하여 전단 상자를 이동합니다.
  • 소프트웨어는 수평 전단력, 수평 변위, 수직 변위, 온도 및 시간을 실시간으로 기록합니다.
  • 전단 응력 변위 곡선을 플롯합니다.

• 정지 조건
  • 미리 설정된 변위에 도달하거나 명확한 최대 응력 강하 후에 자동으로 중지됩니다.

• 분해 및 청소
  • 온도 제어를 중지하고 온도가 주변 근처로 돌아가도록 한 다음 수직력을 해제하고 시편을 제거합니다.
  • 결로에 주의하면서 쉬어박스를 청소하세요.

• 데이터 처리
  • 소프트웨어는 최대 전단 응력(또는 잔류 전단 응력)을 계산합니다.
  • 다양한 법선 응력에서의 테스트의 경우 Mohr-Coulomb 봉투를 플롯하여 동토 응집력 c와 마찰각 ψ를 구합니다.
  • 테스트 보고서를 생성합니다.

TRA-15FT(3유닛)용:

• 세 개의 시편을 동시에 설치할 수 있으며, 각 용기는 독립적으로 서로 다른 온도(예: -5 ℃, 0 ℃, +5 ℃)로 설정됩니다.
• 소프트웨어는 각 전단 상자의 전단 시작을 독립적으로(또는 동시에) 제어할 수 있습니다.
• 테스트 후 세 가지 온도에서 강도 매개변수의 비교를 자동으로 생성합니다.
• 온도가 잔류 강도에 미치는 영향을 연구하는 데 이상적입니다.

요약:이 시리즈는 0~90℃ 및 -20~90℃의 온도 범위를 포괄하는 단일 장치 및 3개 장치 온도 제어 직접 전단 장치를 제공합니다. DDS-1FT는 일반적인 온도 제어 직접 전단 시스템입니다. DDS-3FT는 10 MPa 고전단 응력 성능을 갖춘 동결 토양에 특화되어 있습니다. TRA-15FT는 효율적인 잔류 강도 테스트 및 다중 온도 비교 연구에 적합한 3개 장치 독립적인 온도 제어 시스템입니다. 선택은 필요한 온도 범위, 높은 전단력에 대한 필요성, 시편 처리량 및 잔류 강도 테스트 요구 사항을 기반으로 해야 합니다.
