자동 토양 동결 공정 시험기

제품 설명

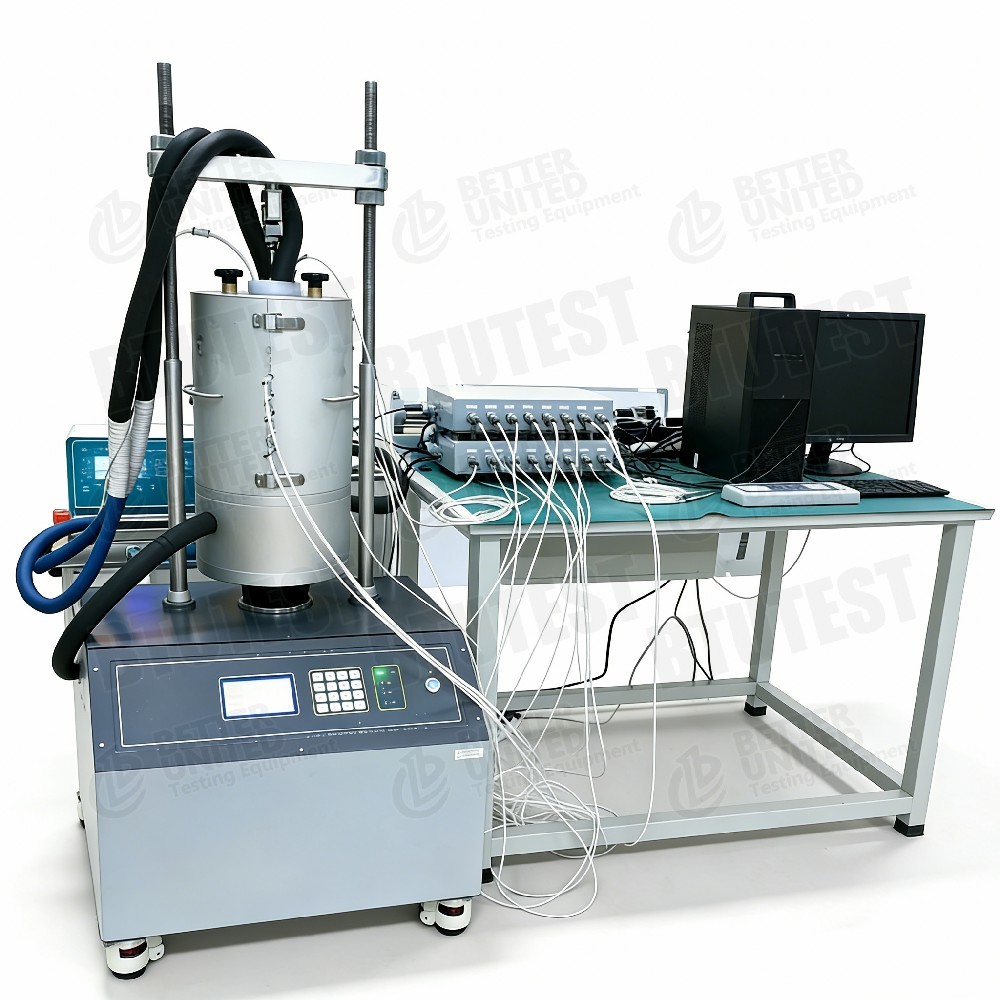

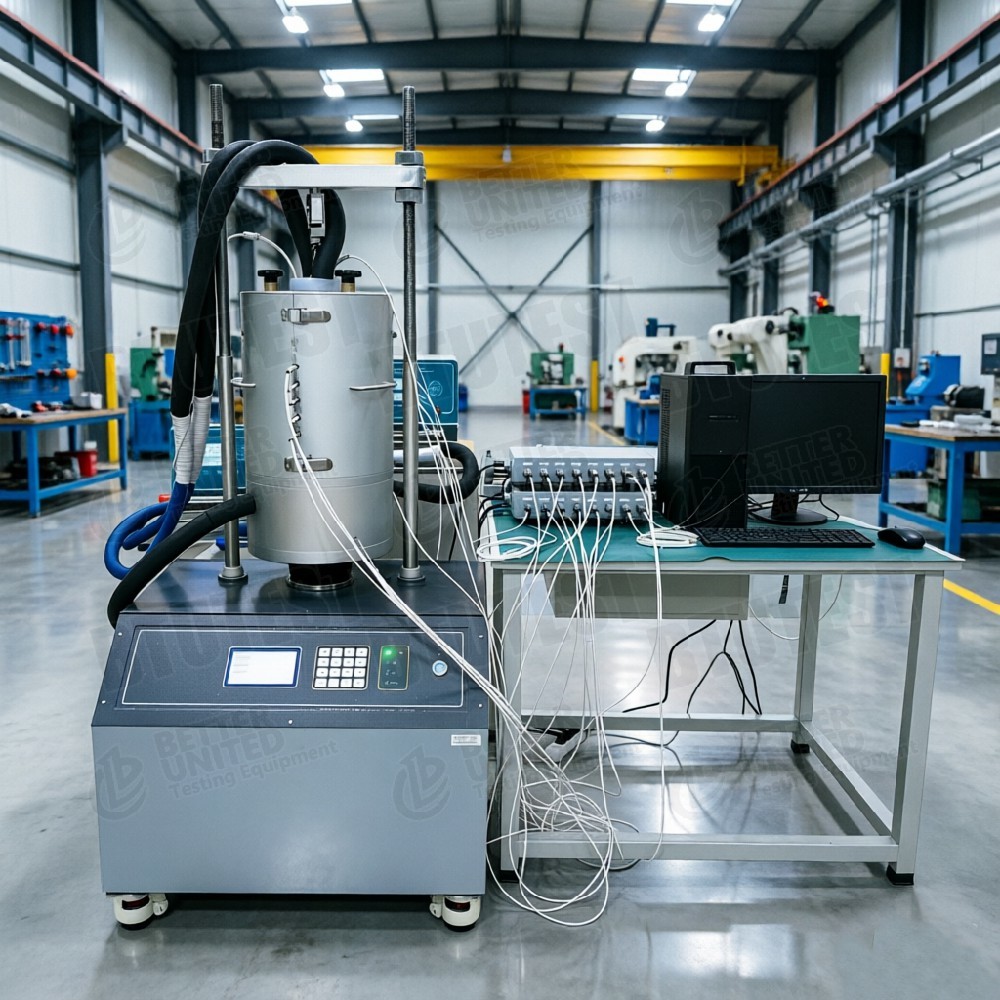

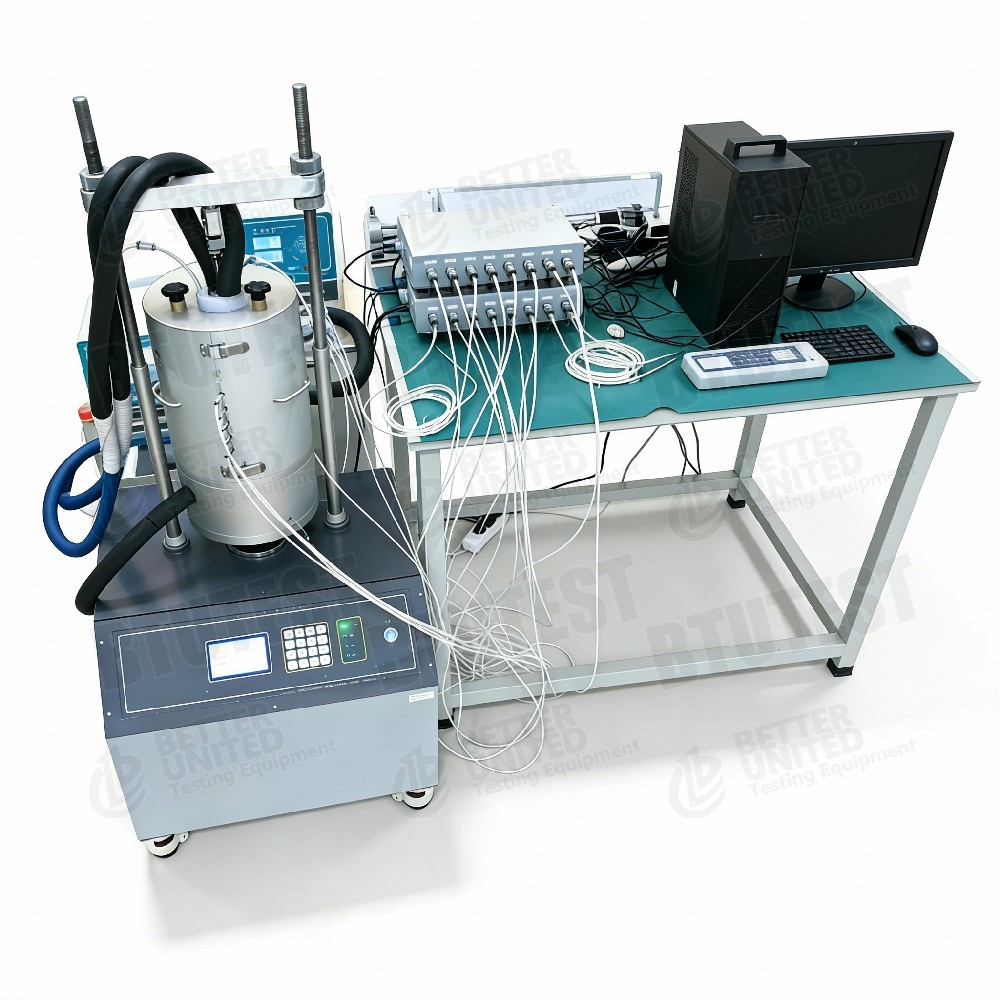

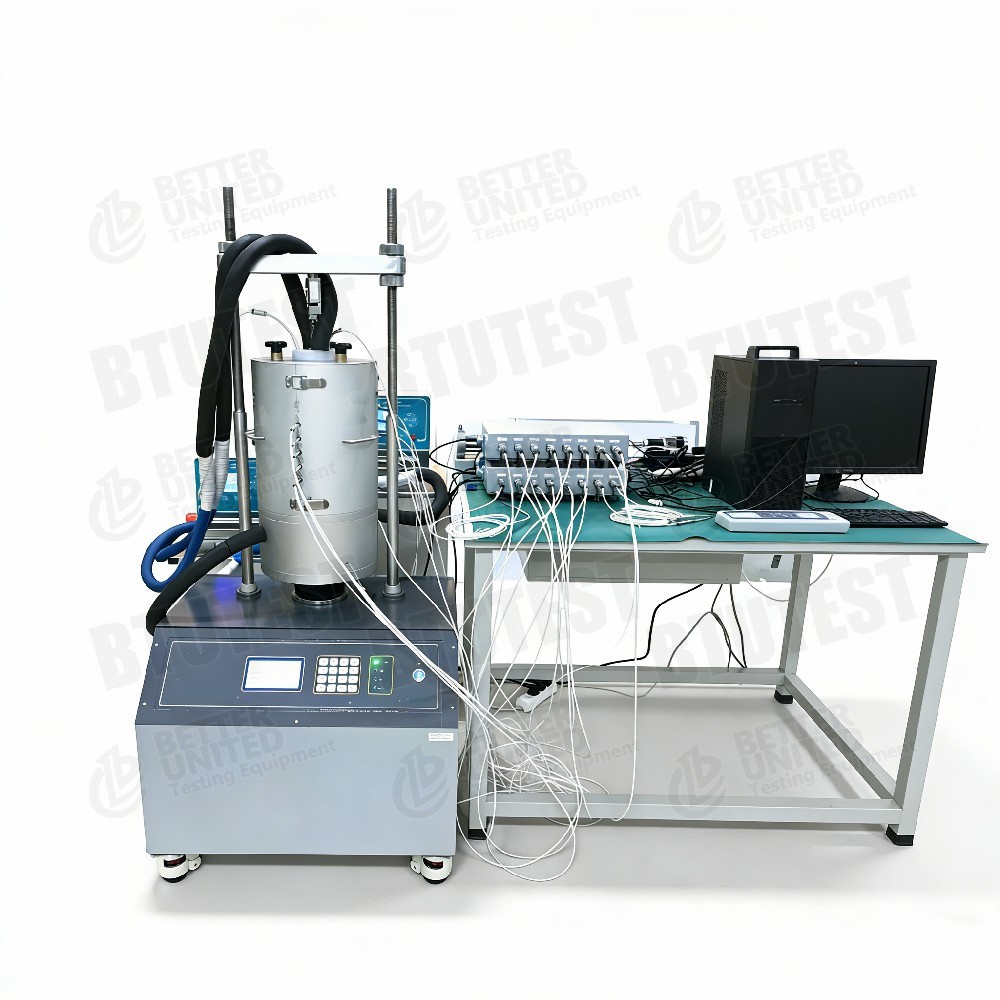

완전 자동 토양 동결 공정 시험기

모델:BTU-FHA-1

설명

• 장비명: 전자동 토양 동결 공정 시험기
• 모델: BTU-FHA-1
• 개요: 온도장 변화, 동상량, 동상력, 토양 동결 시 물 이동을 연구하는 데 사용됩니다. 다양한 온도 구배와 유압 수두에서 서리 발생을 시뮬레이션할 수 있습니다. 동토공학, 노상 서리 방지 연구 등에 적합합니다.
• 핵심 기능:
  • 프로그래밍 가능한 파형(사인파, 사각형, 삼각형, 선형 등)을 사용하여 상단 및 하단 끝에서 독립적인 온도 제어.
  • 축방향 동결력 및 변위를 측정합니다(응력 제어 또는 변형 제어).
  • 급수 시스템은 지하수 재충전을 시뮬레이션하고 동결 중 물 이동량을 측정합니다.
  • 표본 내부의 정확한 온도장 분포를 위한 내장형 18개의 온도/습도 센서 및 획득 채널.

테스트 표준(국제)

장비의 성능(토양 동결, 동결, 물 이동, 온도 변화)에 따라 다음과 같은 국제 표준이 적용됩니다.

참고: Frost Heave 테스트는 일반적으로 다음과 같습니다.ASTM D5918(개방형 시스템 물 공급 서리 현상) 또는ASTM D6035(동결-해동 순환).

사양(기술적 매개변수)

세부 사항

• 독립적인 상/하 온도 조절: 맨 위그리고 바닥실제 기온과 지면 온도 변화를 시뮬레이션하기 위해 다양한 온도로 설정할 수 있습니다(예: 차가운 바닥을 차가운 소스로).
• 프로그래밍 가능한 온도 파형: 사인파, 사각파, 삼각형파, 선형파, 혼합파형을 지원하며 일별 온도 변화 또는 한파와 같은 자연 과정을 시뮬레이션합니다.
• 고정밀 급수 시스템: 동결 중 수분 이동량을 0.03ml의 정확도로 측정하여 동결 전면에 따른 수분 흡수량을 구분할 수 있습니다.
• 높이에 따른 다점 온도 측정: 10mm마다 센서(약 20개 지점) – 표본 내부의 온도 필드 변화를 정확하게 매핑합니다.
• 이중 제어 모드: 변형률 제어(일정 변위율) 및 응력 제어(일정 하중) 모두 – 다양한 경계 조건에 유연하게 적용됩니다.
• 완전 자동 단계 기반 테스트: 소프트웨어는 테스트 단계(예: 사전 냉각 → 항온 냉동 → 해동 → 재냉동) 및 최종 조건(예: 상동 임계값 또는 시간 제한)을 정의할 수 있습니다.

애플리케이션

• 고속도로 및 철도 노상: 동상방지, 노상토양의 동파민감도 평가.
• 파이프라인 엔지니어링: 영구 동토층 지역의 매립 파이프라인에 대한 동파 방지 설계.
• 운하 및 수력공학: 늘어선 운하의 서리 충격 손상 메커니즘.
• 추운 지역의 기초 구축: 동결-융해 주기 하에서 얕은 기초 및 말뚝의 안정성.
• 인공지반 동결공사: 동결 방법 중 온도장 및 물 이동을 시뮬레이션합니다.
• 기후변화 연구: 반복적인 동결-융해가 토양의 기계적 특성에 미치는 영향.
• 도시 지하공간: 지하철 터널 및 공동 터널에 서리가 내리는 영향.

장점

• 독립적으로 프로그래밍 가능한 상단/하단 온도 제어: 대기/지상 온도차를 현실적으로 시뮬레이션합니다. 임의의 온도 파형을 생성할 수 있습니다.
• 고해상도 변위 및 급수 측정: 변위 0.001mm, 물의 양 0.001ml – 미세한 규모의 성에 발생 및 물 이동 과정을 포착합니다.
• 다중 센서 온도 필드 재구성: 높이에 따라 분포된 18개의 센서 – 단일 지점이 아닌 내부 온도 분포를 얻습니다.
• 이중 제어 모드(응력/변형): 현장 조건에 더 가까운 일정한 비율의 압축 또는 일정한 성에 힘을 허용합니다.
• 완전 자동화된 테스트 시퀀스: 다단계(냉각, 항온, 보온, 재냉동) 및 자동 정지 조건을 사전 설정할 수 있어 무인 작동이 가능합니다.
• 넓은 온도 범위: -20°C ~ +90°C - 동상 현상, 고온 건조/수축 및 열 전달 테스트에 적합합니다.

무엇을 선택해야 할까요(선택 가이드)

• 서리량 및 물 이동을 주로 연구→ 급수 시스템과 다점 온도 센서를 갖춘 표준 구성이면 충분합니다.
• 복잡한 온도 변동(예: 일주, 한파)을 시뮬레이션해야 합니다.→ 프로그래밍 가능한 파형 기능을 포함해야 합니다(이 모델에는 이미 포함되어 있음).
• 동상력 측정 필요(응력 제어)→ 이 모델은 응력 제어(0~1 MPa)를 지원하며 동상력을 측정할 수 있습니다.
• 표본 크기를 변경할 수 있나요?– 이 모델은 Φ100×H200mm로 고정되어 있습니다. 맞춤 크기는 제조업체에 문의해야 합니다.
• 토양 수분 분포도 측정해야 합니까?– 이 모델은 수분 함량 프로필을 측정하기 위해 18개의 습도 센서를 제공합니다.
• 자동 동결-해동 주기가 필요합니까?– 소프트웨어는 여러 주기를 자동으로 설정할 수 있습니다.

프로세스 흐름

예:항온 서리 Heave 테스트(하단 -10°C, 상단 +2°C, 단방향 동결)

• 표본 준비: 재형성되거나 교란되지 않은 토양, 목표 밀도 및 수분 함량 – Φ100×H200 mm에 맞게 압축됩니다.
• 센서 설치: 온도/습도 센서를 높이를 따라 10mm마다 삽입합니다. 데이터 수집에 연결합니다.
• 장치에 시편 장착: 압력 셀이나 절연 슬리브에 넣습니다. 상단 및 하단 온도판을 연결합니다. 급수 시스템을 연결하십시오.
• 테스트 매개변수 설정:
  • 하단 온도: -10°C, 상단 온도: +2°C(또는 사인파).
  • 급수 압력: 예: 10kPa(지하수 수준을 시뮬레이션).
  • 축 하중 모드: 응력 제어(예: 과부하 시뮬레이션을 위한 0.1MPa) 또는 변형 제어.
• 얼기 시작해: 소프트웨어가 자동으로 냉각됩니다. 각 지점의 온도, 서리 이동 변위, 물 공급량, 시간에 따른 축력을 기록합니다.
• 종료 조건 확인: 예를 들어, 서리량이 5mm에 도달하거나, 72시간 동안 동결이 완료됩니다.
• 테스트 종료: 온도 제어를 중지합니다. 해동 후 표본을 제거합니다. 필요한 경우 사진을 찍거나 무게를 측정하십시오.
• 데이터 분석: 온도 필드 프로파일, 서리 Heave 대 시간 곡선, 누적 물 이동 곡선을 플롯합니다. 동상현상 비율, 동상현상 힘 등을 계산합니다.
